概要
破断面SEM写真

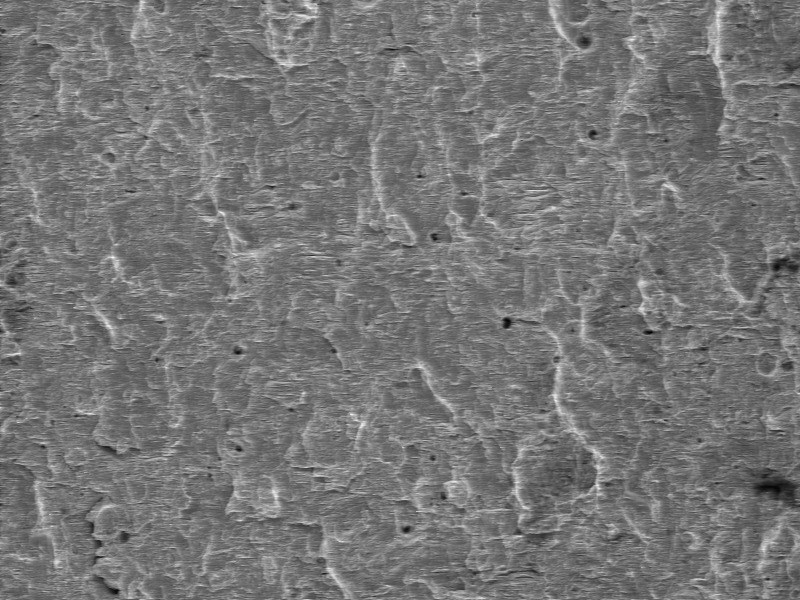

| 破断面SEM写真 番号1 | |
 | |
| ストライエーション | |
| 倍率 | 500 |
| 画素数 | [800,600] |

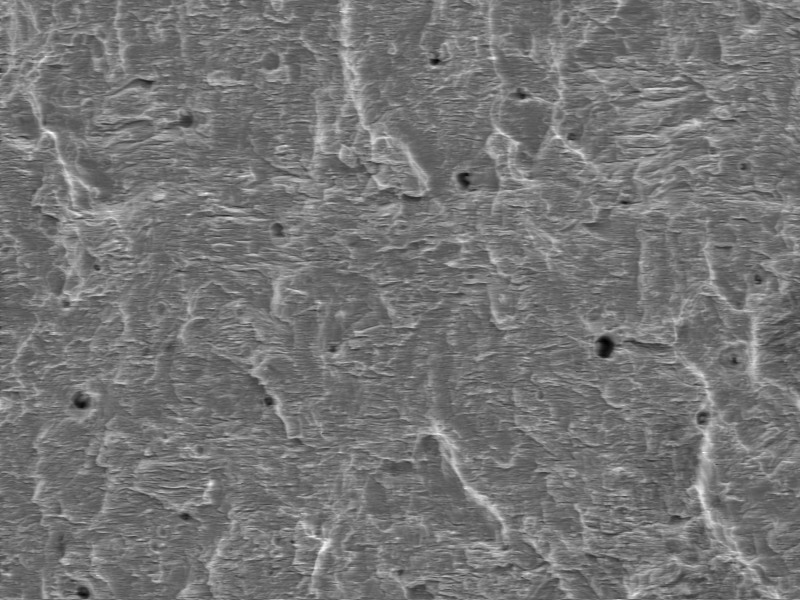

| 破断面SEM写真 番号2 | |
 | |
| ストライエーション | |
| 倍率 | 500 |
| 画素数 | [800,600] |
概要 | |||||||||||||||||||||||
| ID | Datasheet::00001 (Last update:2019-08-01 23:53:07) | ||||||||||||||||||||||
| タイトル | S45Cボルトの疲労破面（1） | ||||||||||||||||||||||
| 言語 | ja | 作成者 | 高梨正祐(IHI) | ||||||||||||||||||||
| 材料 | S45C | 破壊機構 | 疲労破壊 | ||||||||||||||||||||
| 実機／実験 | 実験 | 環境 | 室温大気中にて疲労試験を実施 | ||||||||||||||||||||
| 破面生成の概要 | |||||||||||||||||||||||
| M16のボルトにナットを付け、平均応力191MPa、応力振幅127MPaにて試験を実施した。破断寿命 7.3×104サイクルであった。破断部は、座面から数えて第一ねじ底であった。 | |||||||||||||||||||||||
| 観察者のコメント | |||||||||||||||||||||||
| 本撮影位置は疲労き裂の起点から2mmの位置である。この位置では疲労き裂が安定に進展していき、疲労破面に特有のストライエーション（縞状模様）が観察されている。 | |||||||||||||||||||||||
破断面SEM写真 | |||||||||||||||||||||||
|
| ||||||||||||||||||||||
