概要
ID	Datasheet::00003 (Last update:2018-08-10 18:41:47)
タイトル	オーステナイト系ステンレス鋼SUS316高サイクル疲労破面
言語	ja	作成者	山際謙太(JNIOSH)
材料	SUS316	破壊機構	疲労破壊／延性破壊
実機／実験	実験	環境	室温大気中
破面生成の概要
直径8mmの平滑丸棒試験片に対し完全両振り軸荷重制御疲労試験を実施した。応力振幅220MPaで、破断寿命は800000サイクルであった。
観察者のコメント
破面写真1〜破面写真4は全て起点部を観察したものであり、すべり変形の寄与によるストライエーション状模様が観察されている。
外観写真

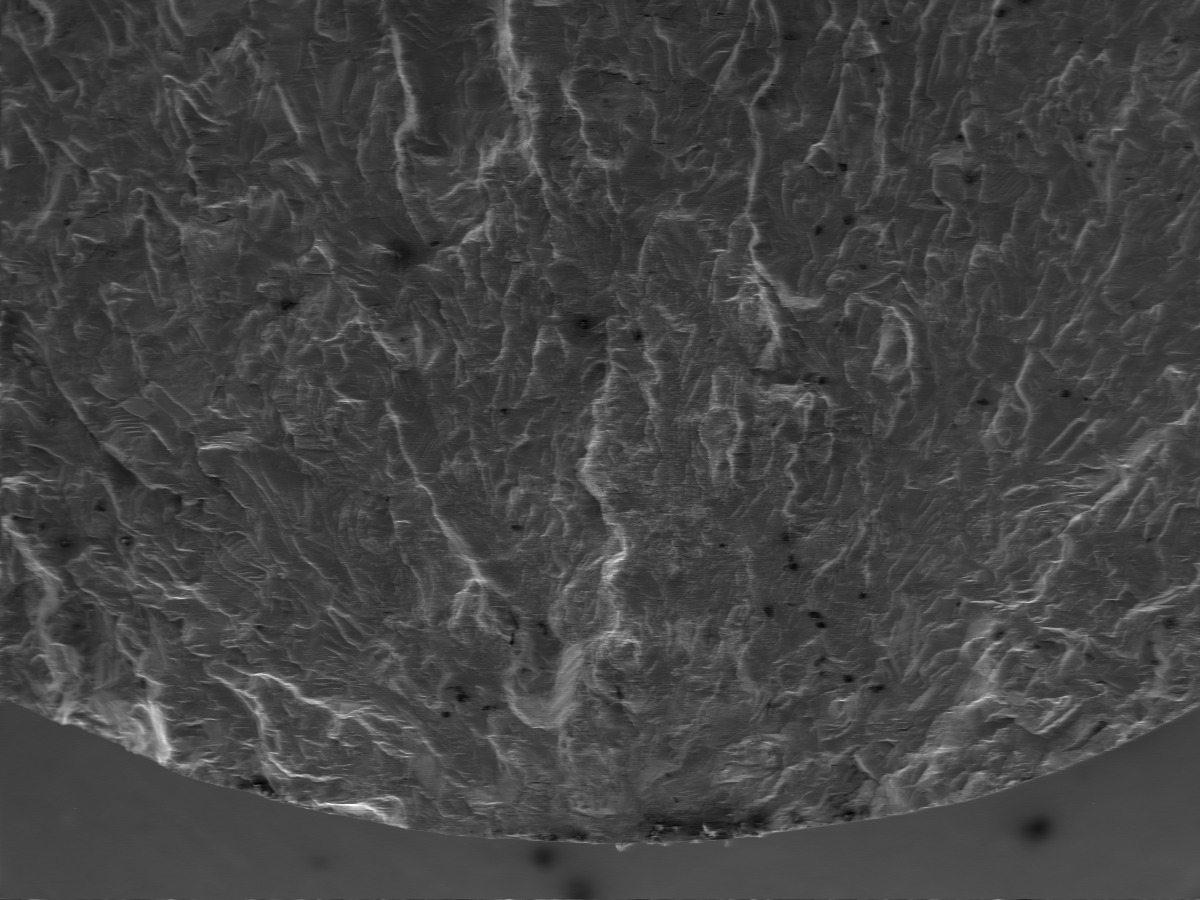

外観写真 番号1 NULL
破断面SEM写真

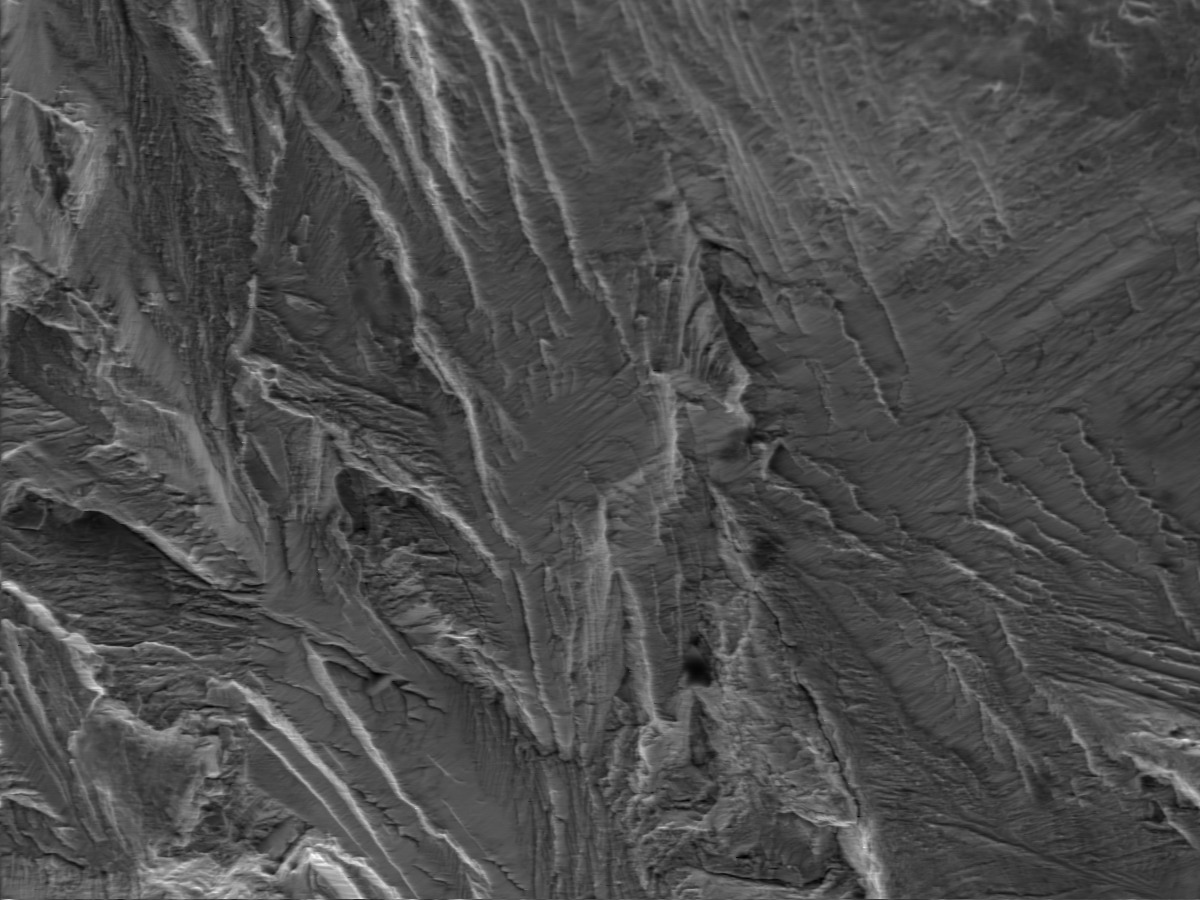

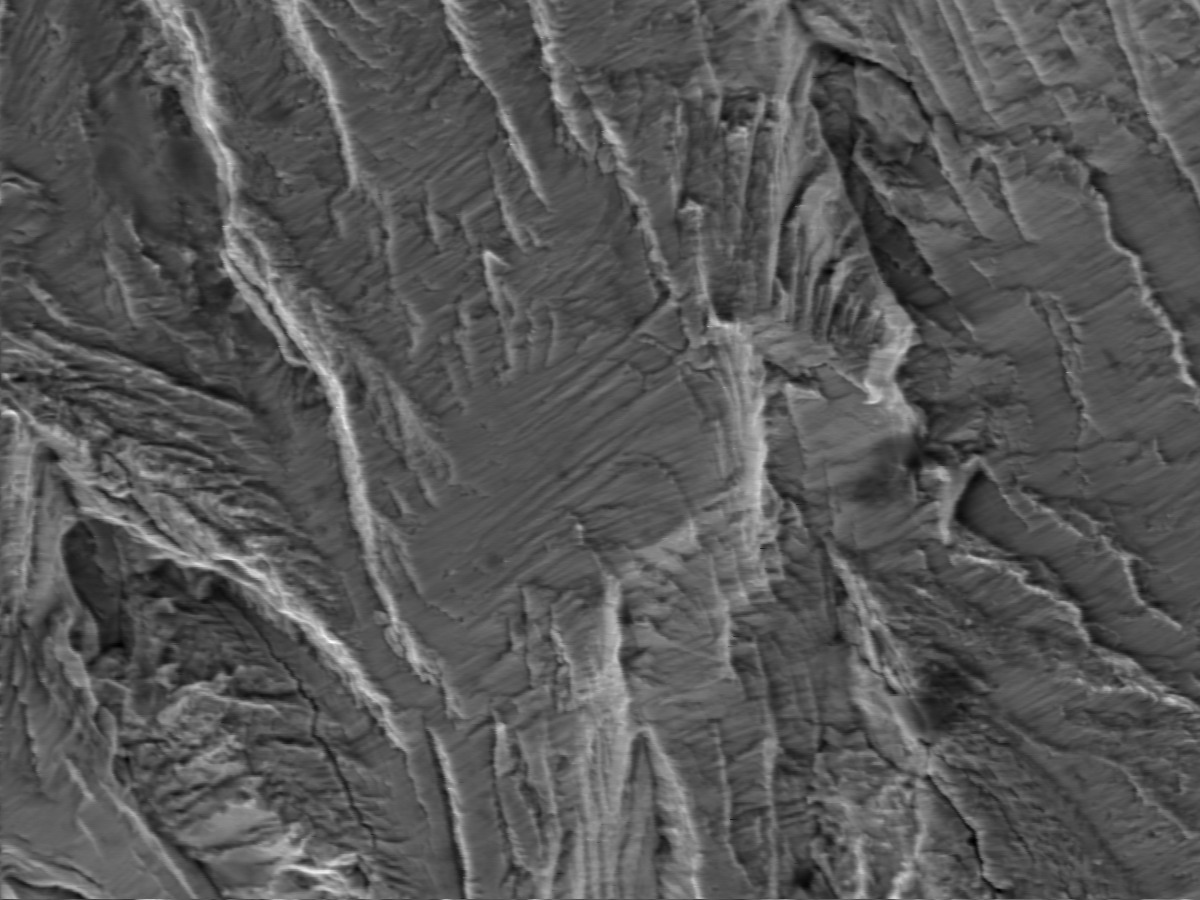

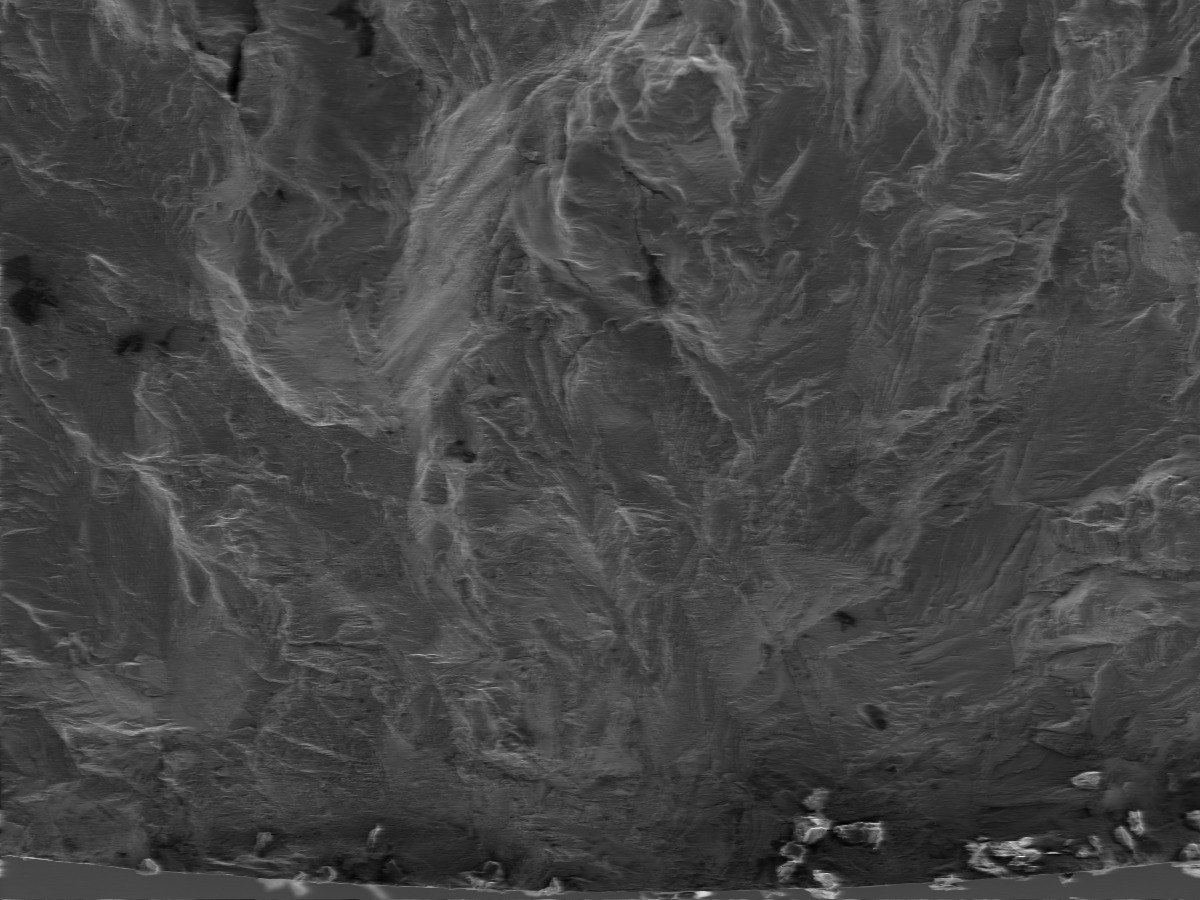

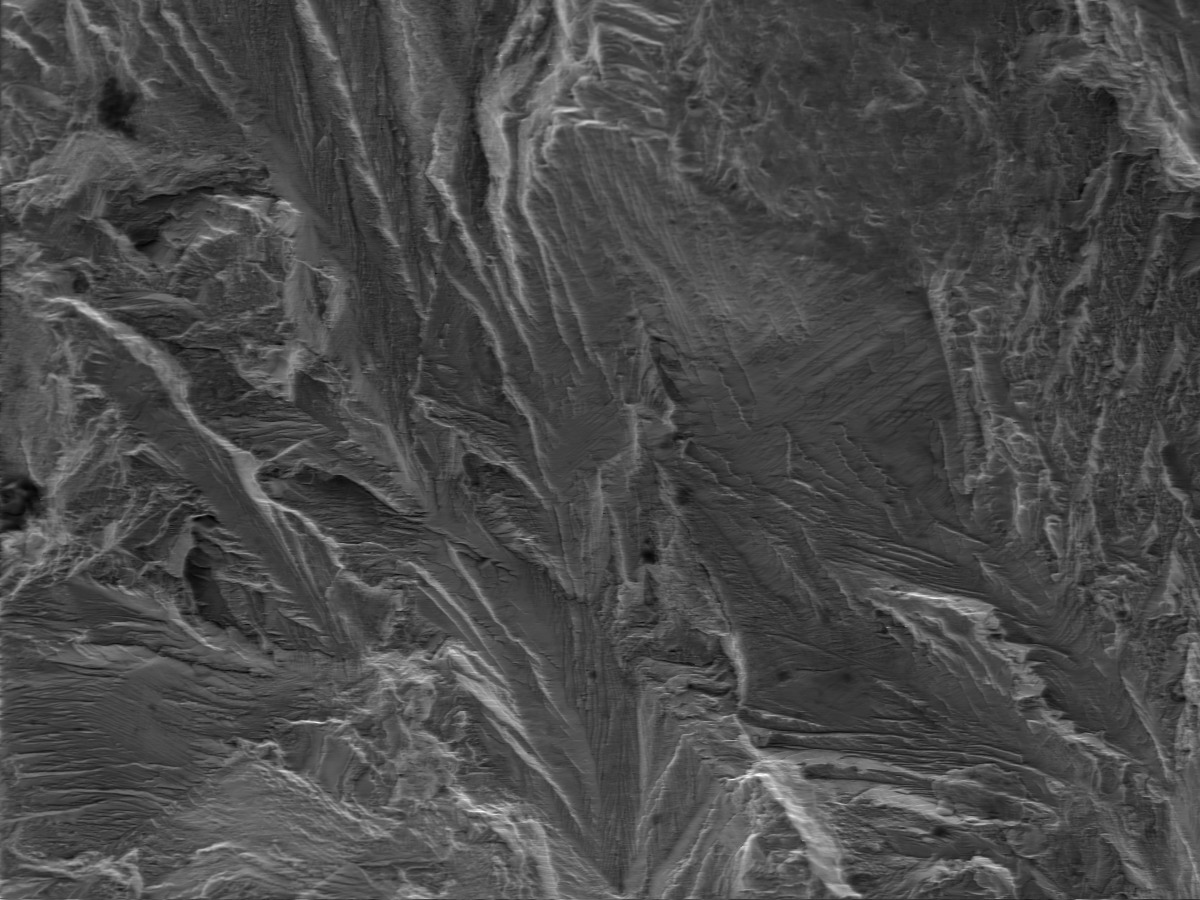

破断面SEM写真 番号1   倍率 100 画素数 [1200,900]	破断面SEM写真 番号2   倍率 500 画素数 [1200,900]	破断面SEM写真 番号3   倍率 1000 画素数 [1200,900]	破断面SEM写真 番号4 ストライエーション状模様が観察される。 倍率 2000 画素数 [1200,900]
