ID	Datasheet::00004 (Last update:2019-08-01 23:53:12)
タイトル	シャルピー衝撃試験破面(S45C)
言語	ja	作成者	山際謙太(JNIOSH)
材料	S45C	破壊機構	脆性破壊／延性破壊
実機／実験	実験	環境	-20℃～100℃の大気中
破面生成の概要
シャルピー衝撃試験による破断面
観察者のコメント

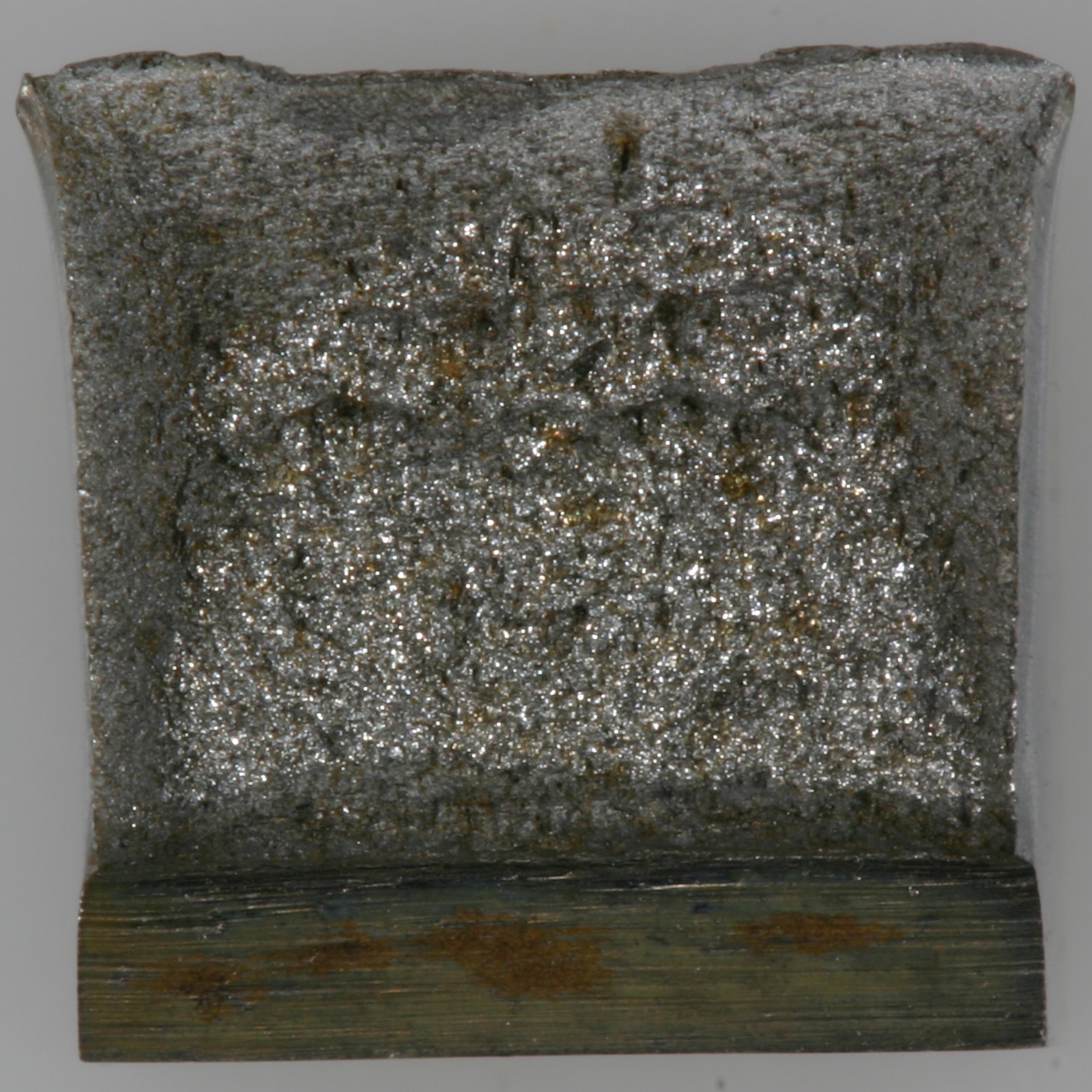

シャルピー衝撃試験による破断面である。材料はS45C。外観写真は左から試験温度が-20℃，40℃，60℃，80℃，100℃である。高温に従うにつれ、光沢のある脆性部が減り、両端のシェアリップや延性部が増えていくのがわかる。破面写真は脆性部，延性部，脆性延性境界部の破面写真である。脆性部（下側）にはリバーパターンが観察され、延性部（上側）にはディンプルが観察される。
外観写真

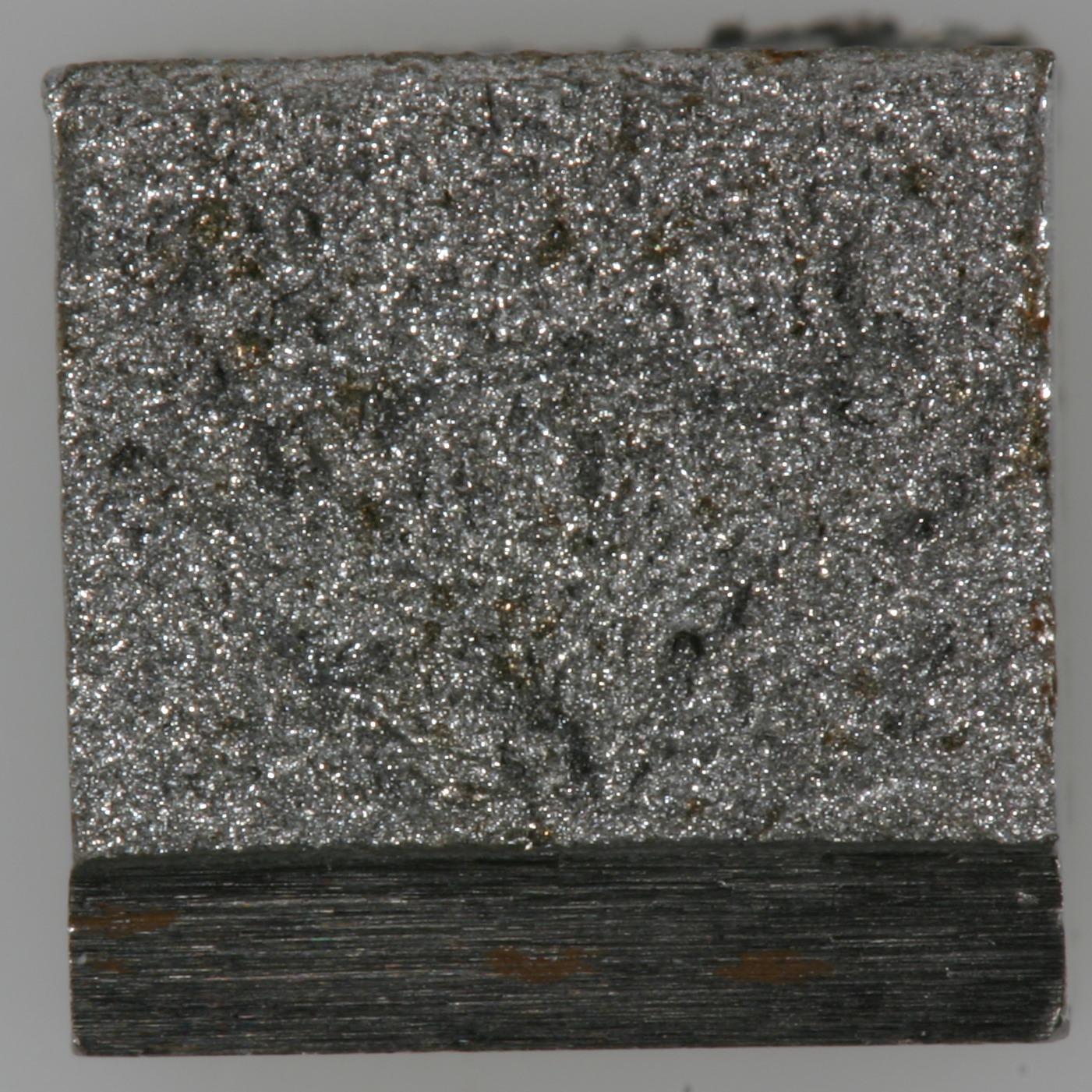

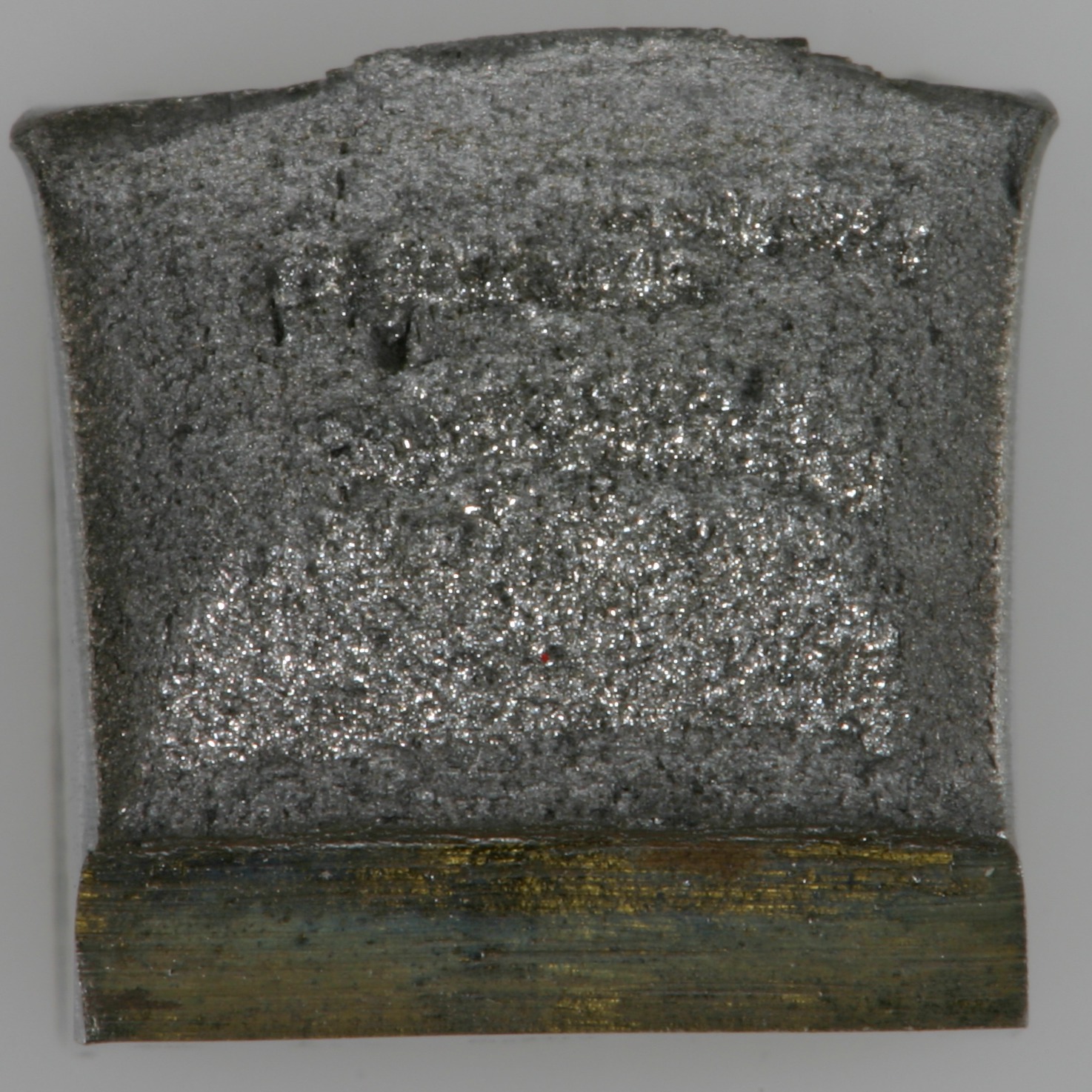

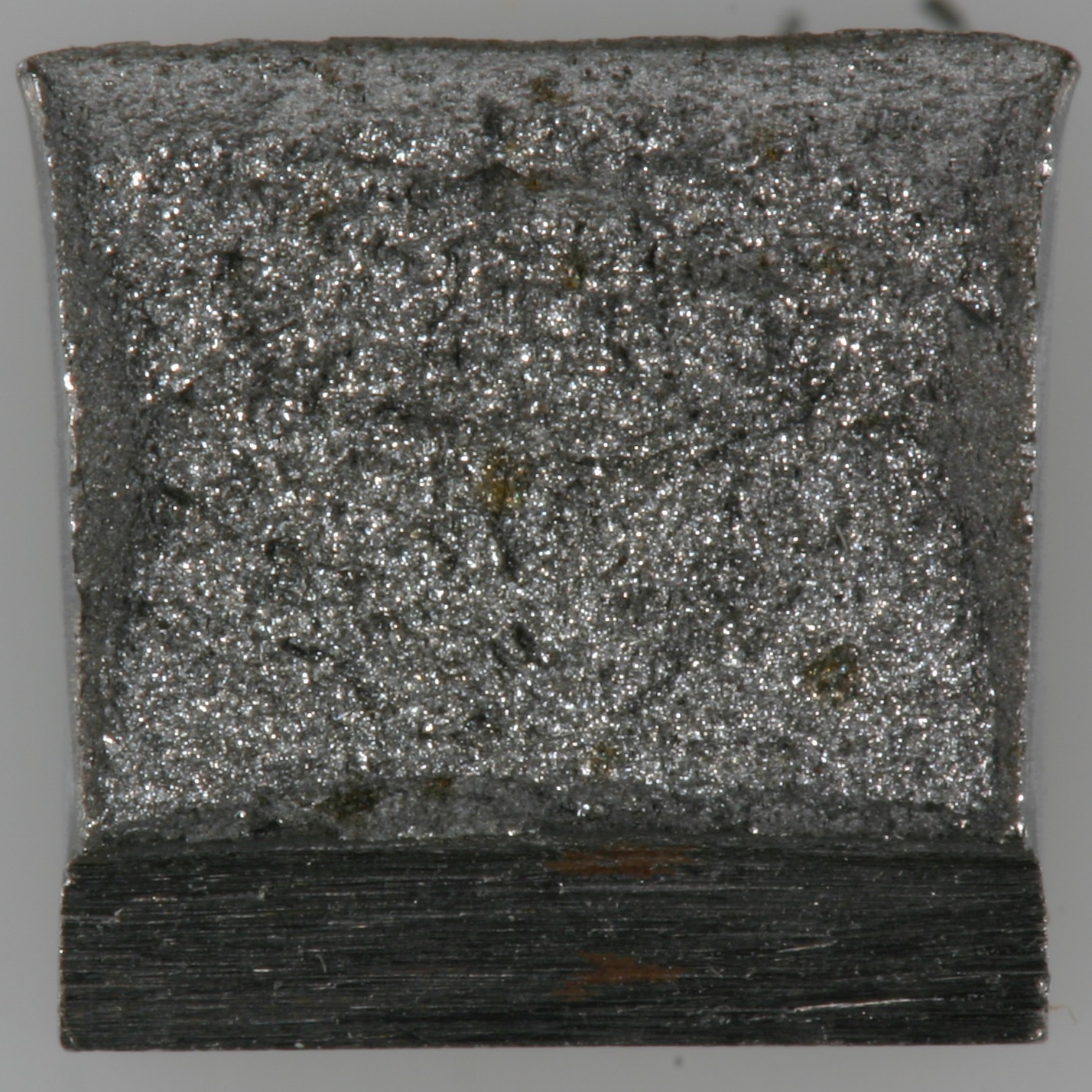

外観写真 番号1 試験温度：-20℃	外観写真 番号2 試験温度：40℃	外観写真 番号3 試験温度：60℃	外観写真 番号4 試験温度：80℃

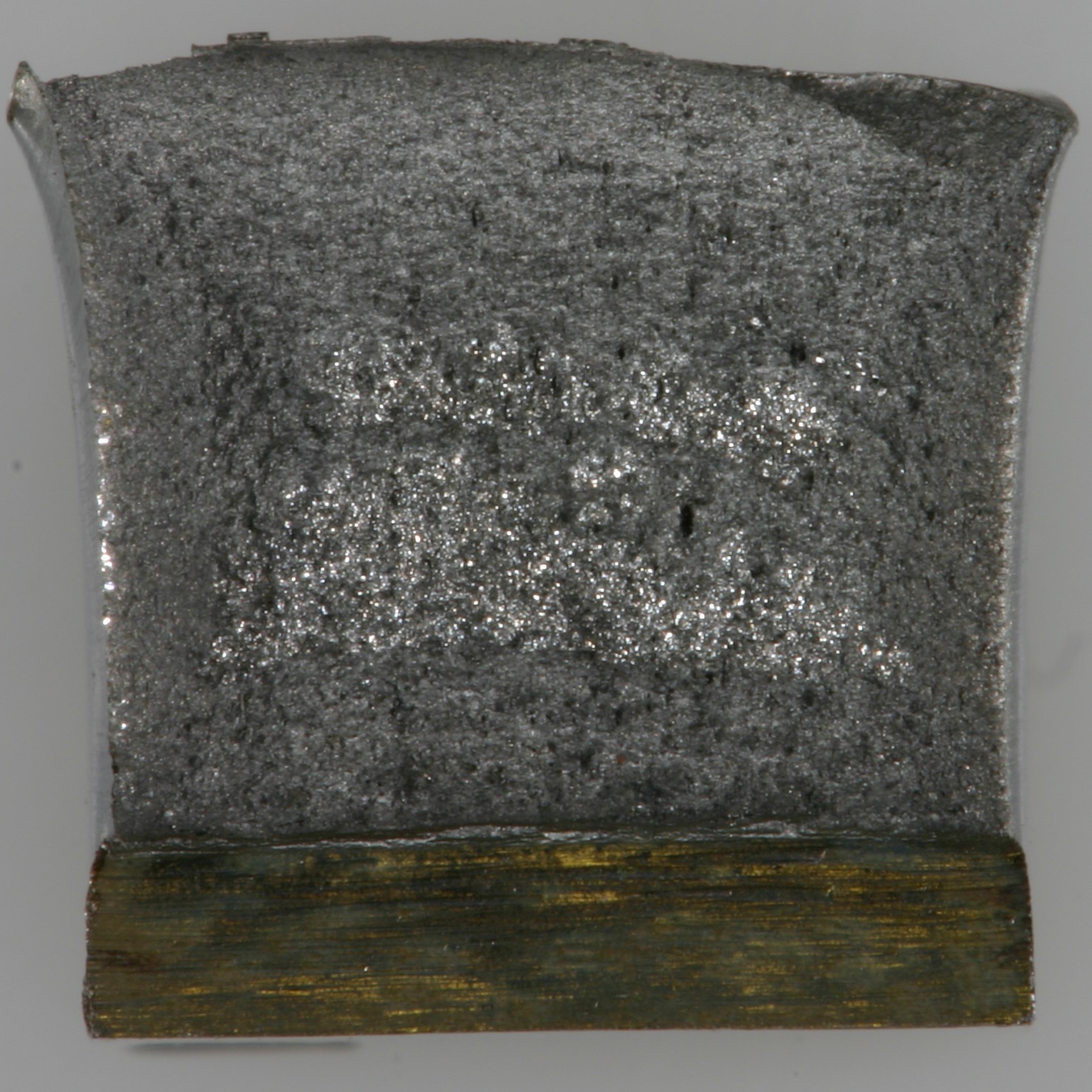

外観写真 番号5 試験温度：100℃
破断面SEM写真

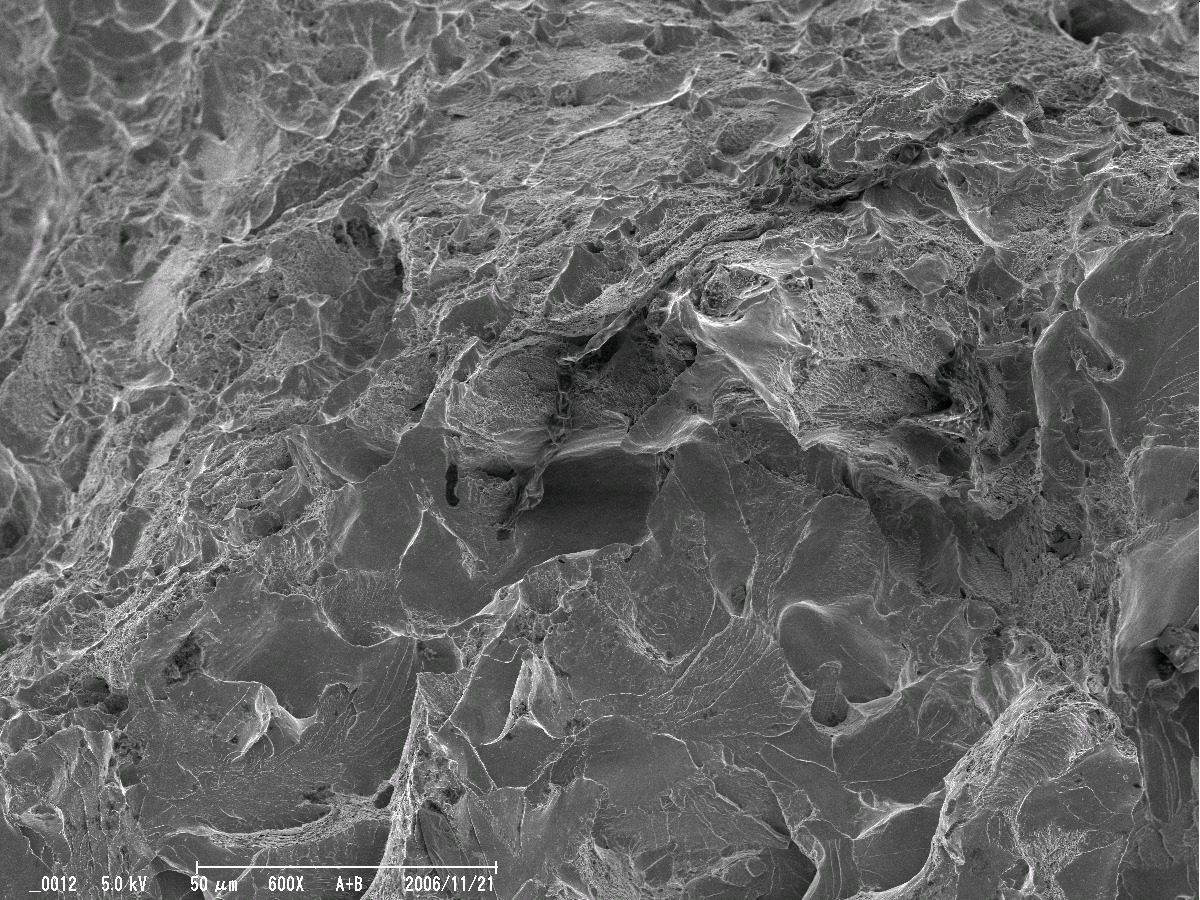

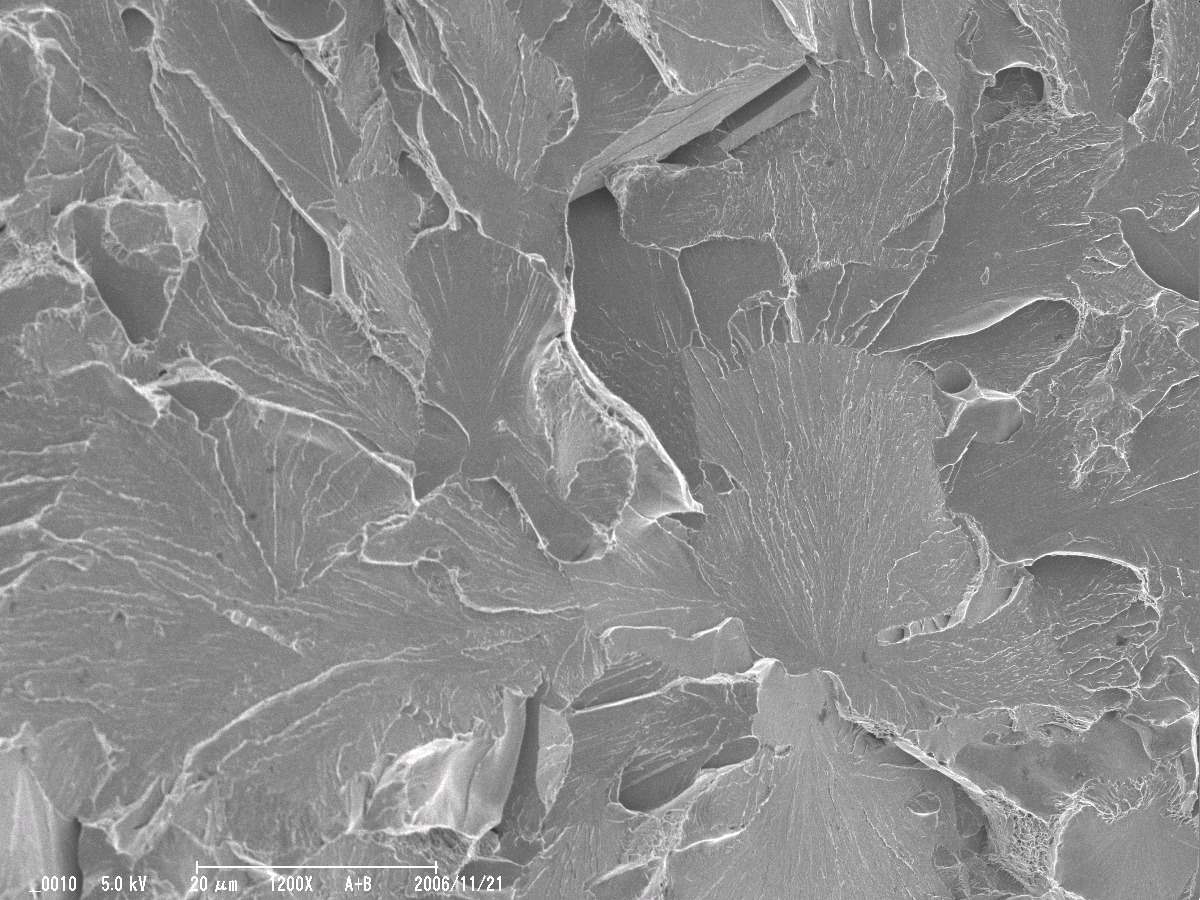

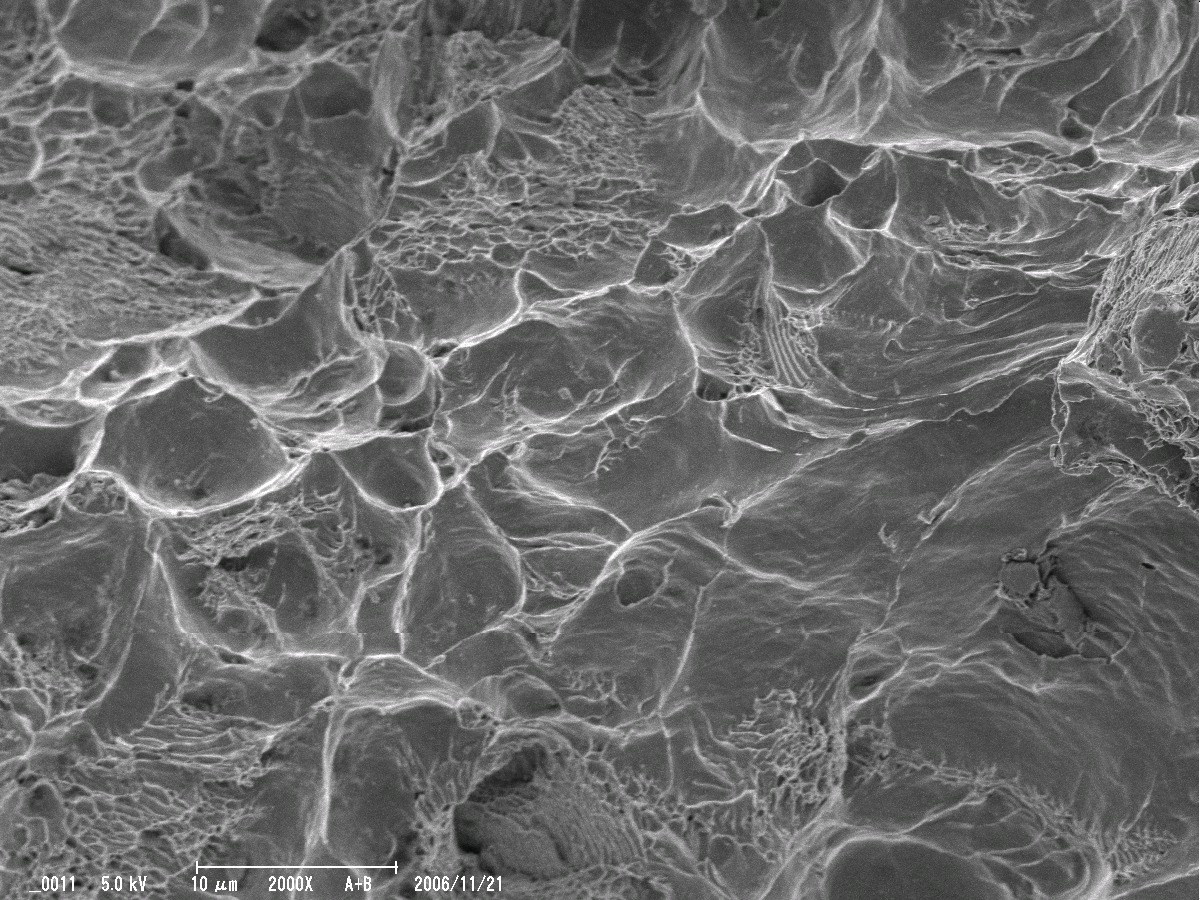

破断面SEM写真 番号1 擬劈開破面（脆性破面） 倍率 1200 画素数 [1200,900]	破断面SEM写真 番号2 ディンプル（延性破面） 倍率 2000 画素数 [1200,900]	破断面SEM写真 番号3 脆性・延性破面境界部 倍率 600 画素数 [1200,900]
関連資料

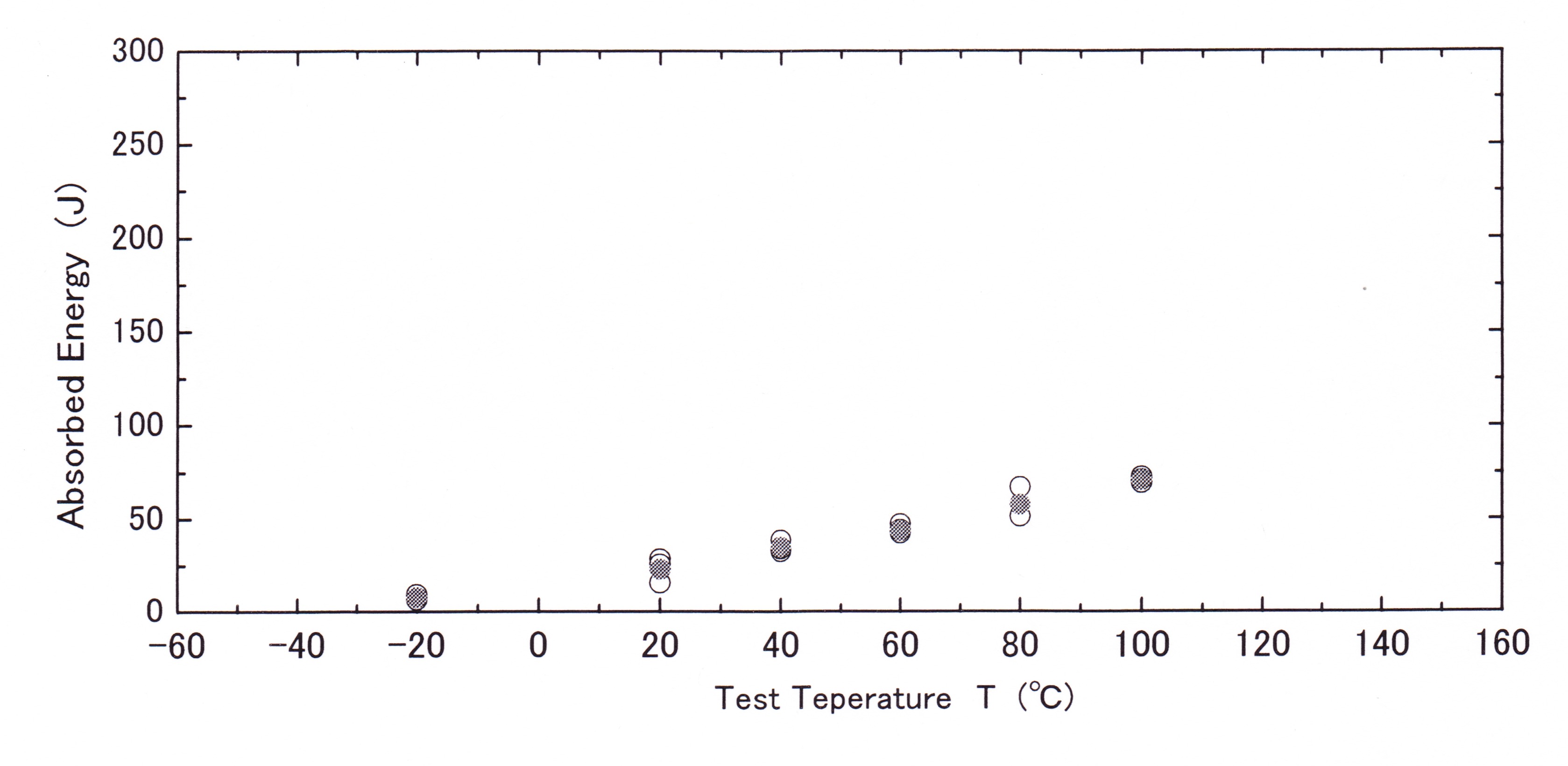

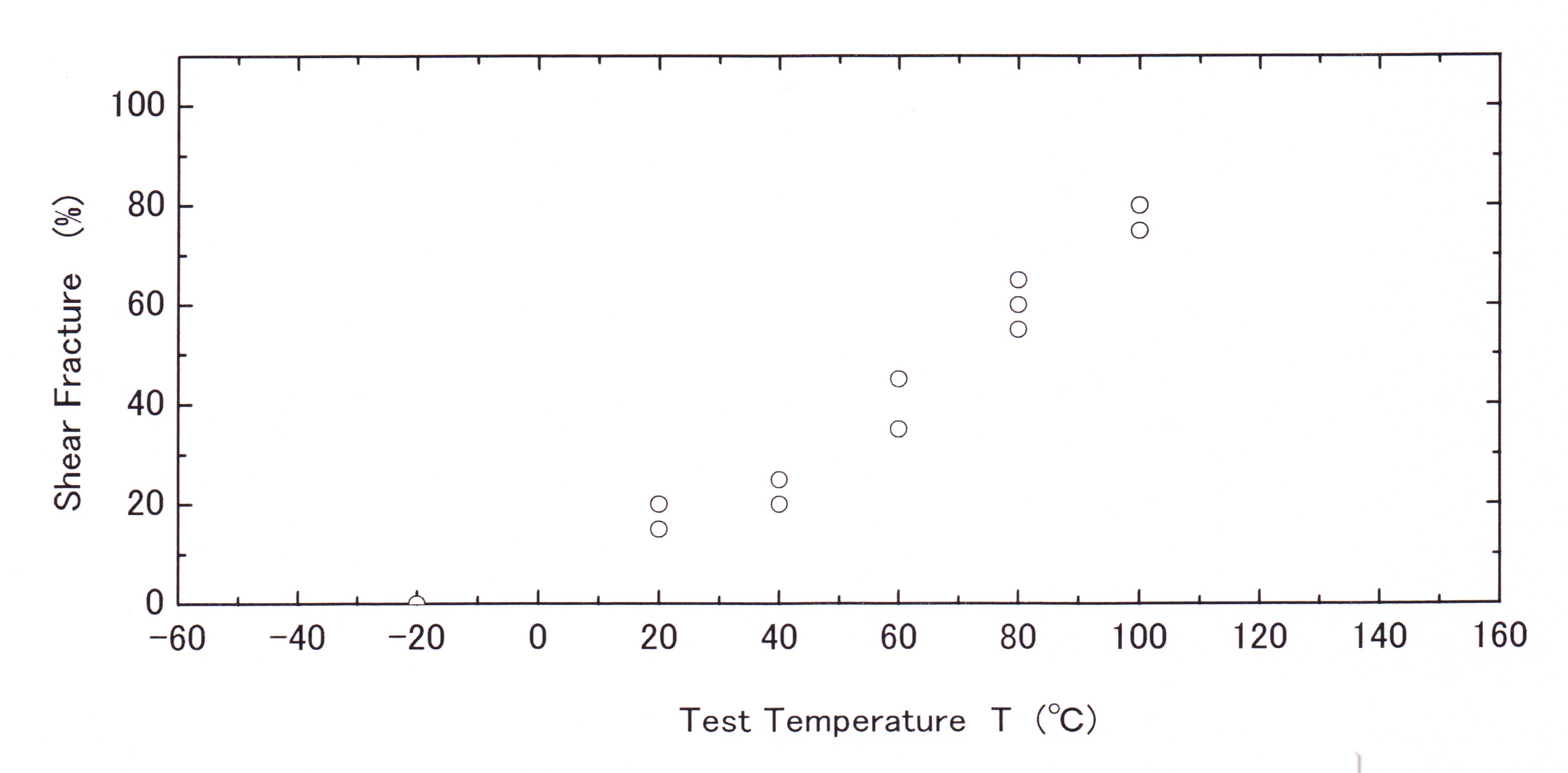

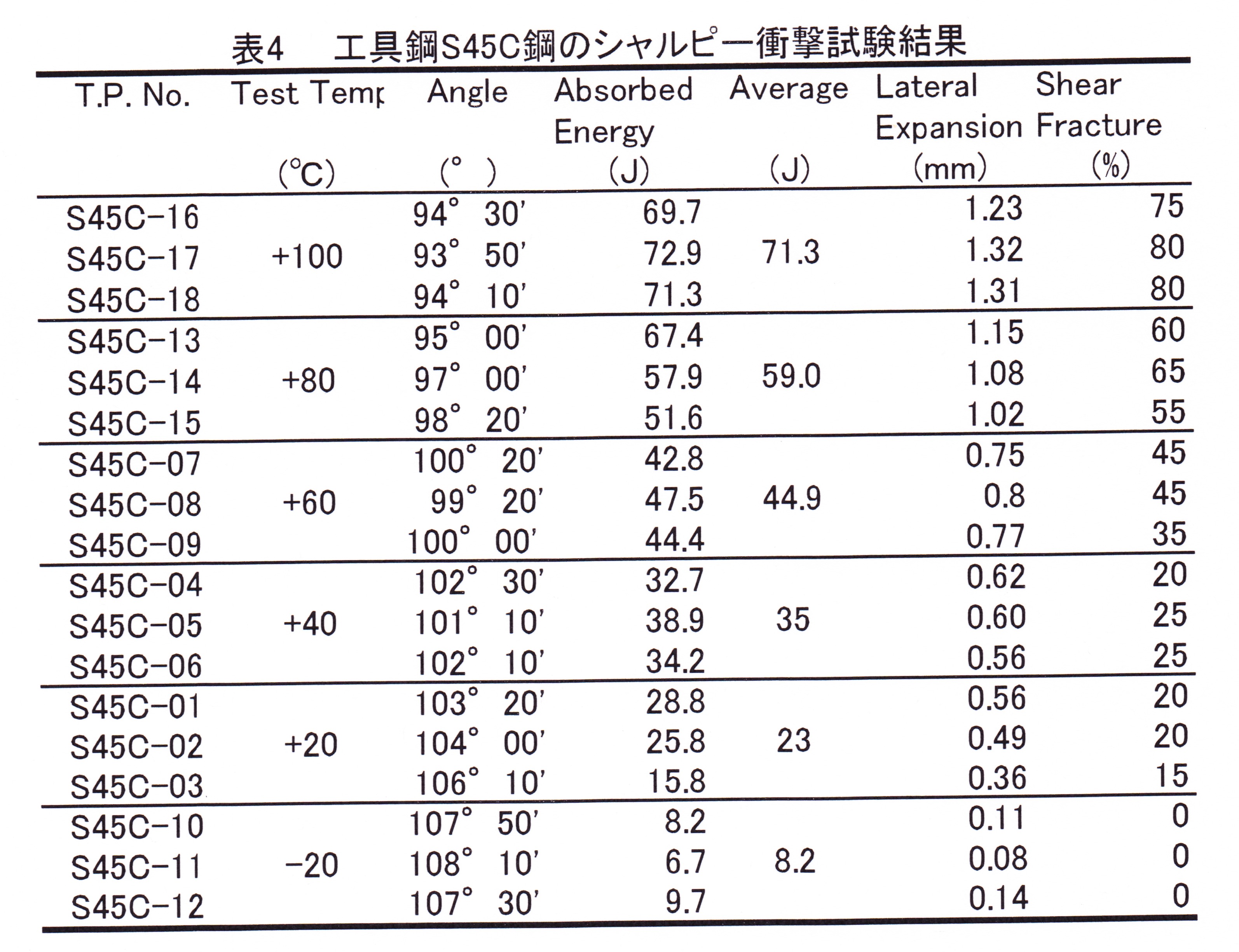

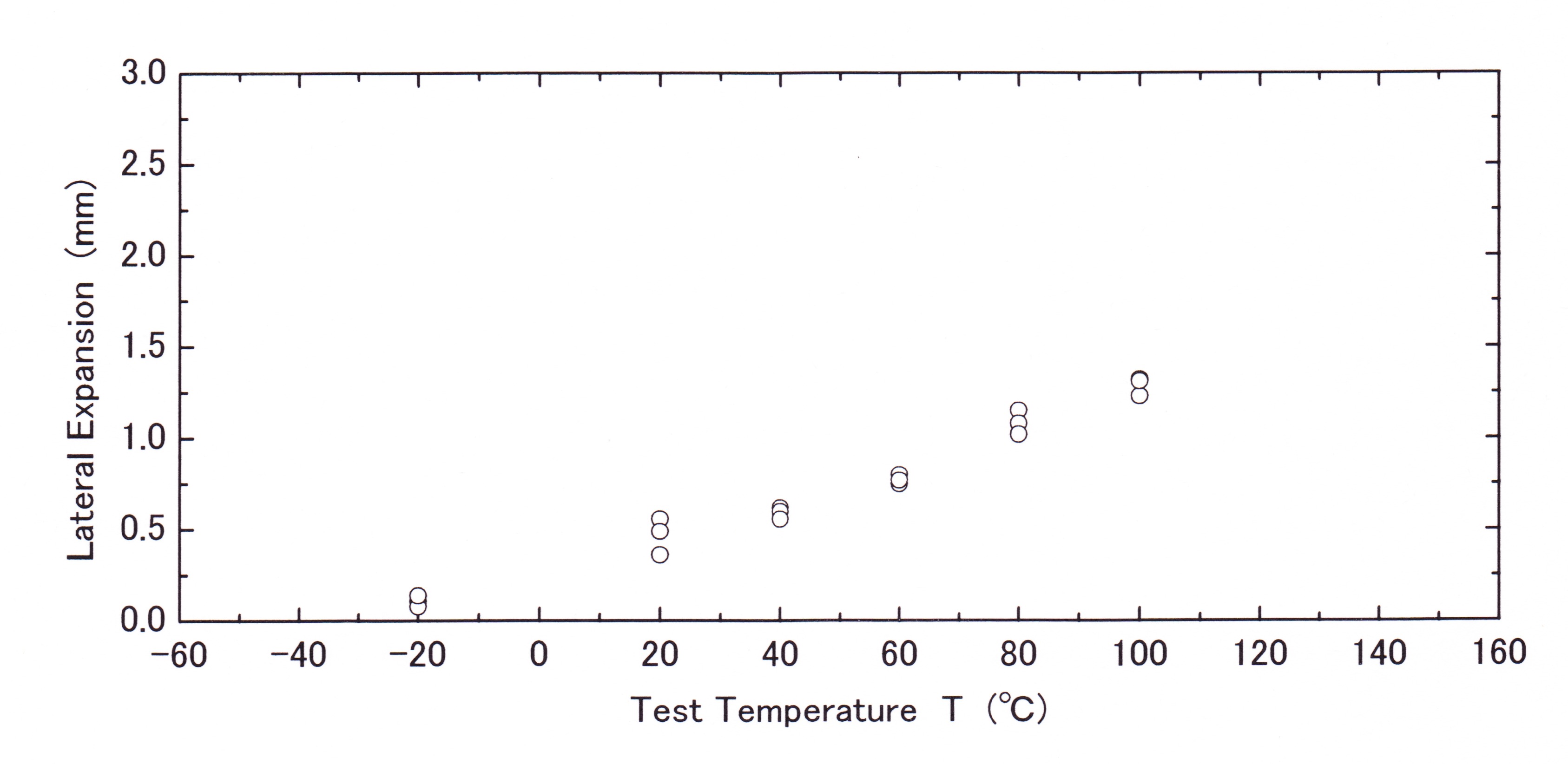

関連資料 番号1 試験結果	関連資料 番号2 温度と吸収エネルギー	関連資料 番号3 温度と横膨出量	関連資料 番号4 温度と延性破面率
