概要
外観写真

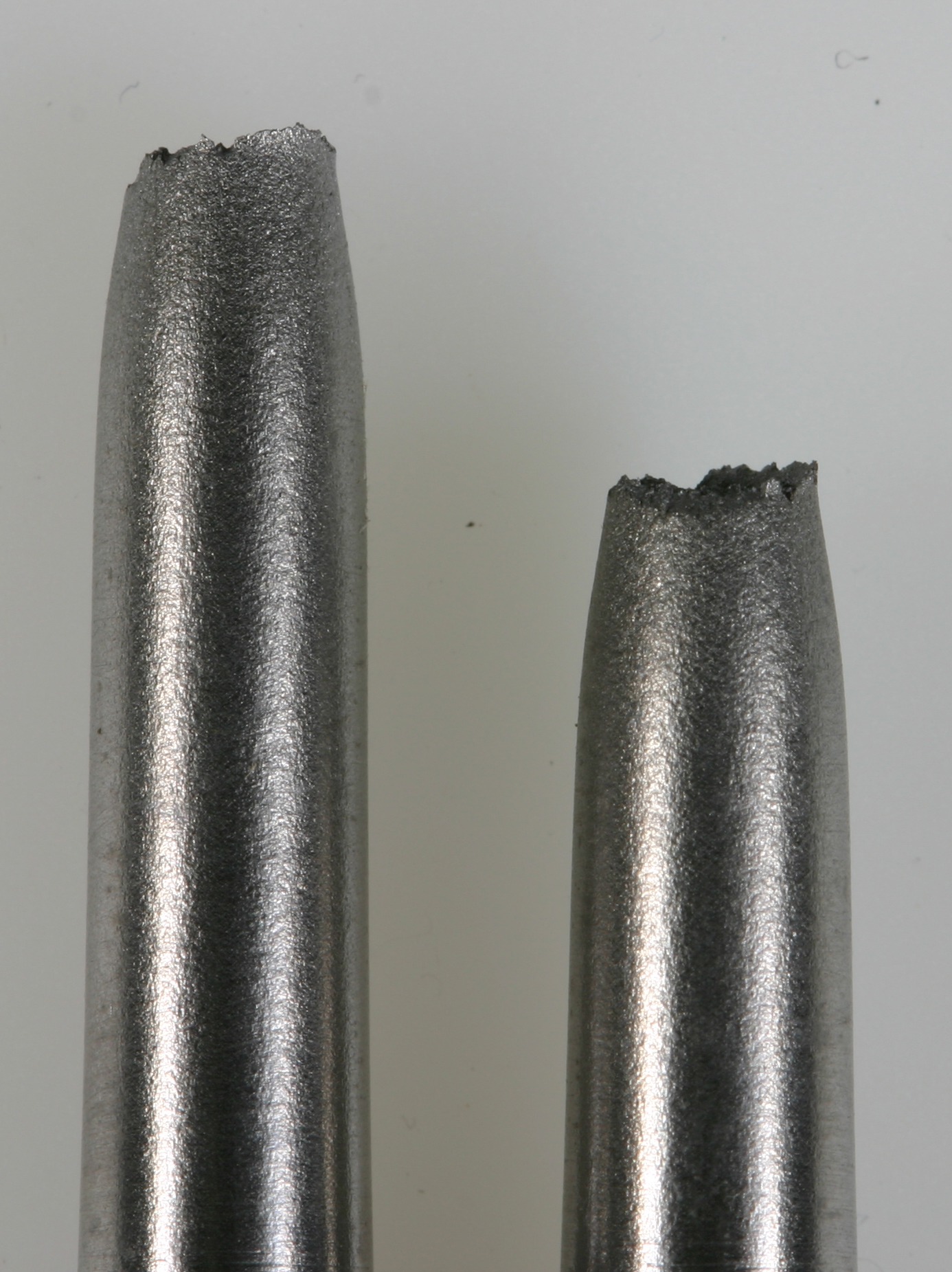

| 外観写真 番号1 | |
 | |
| 試験後の外観 | |

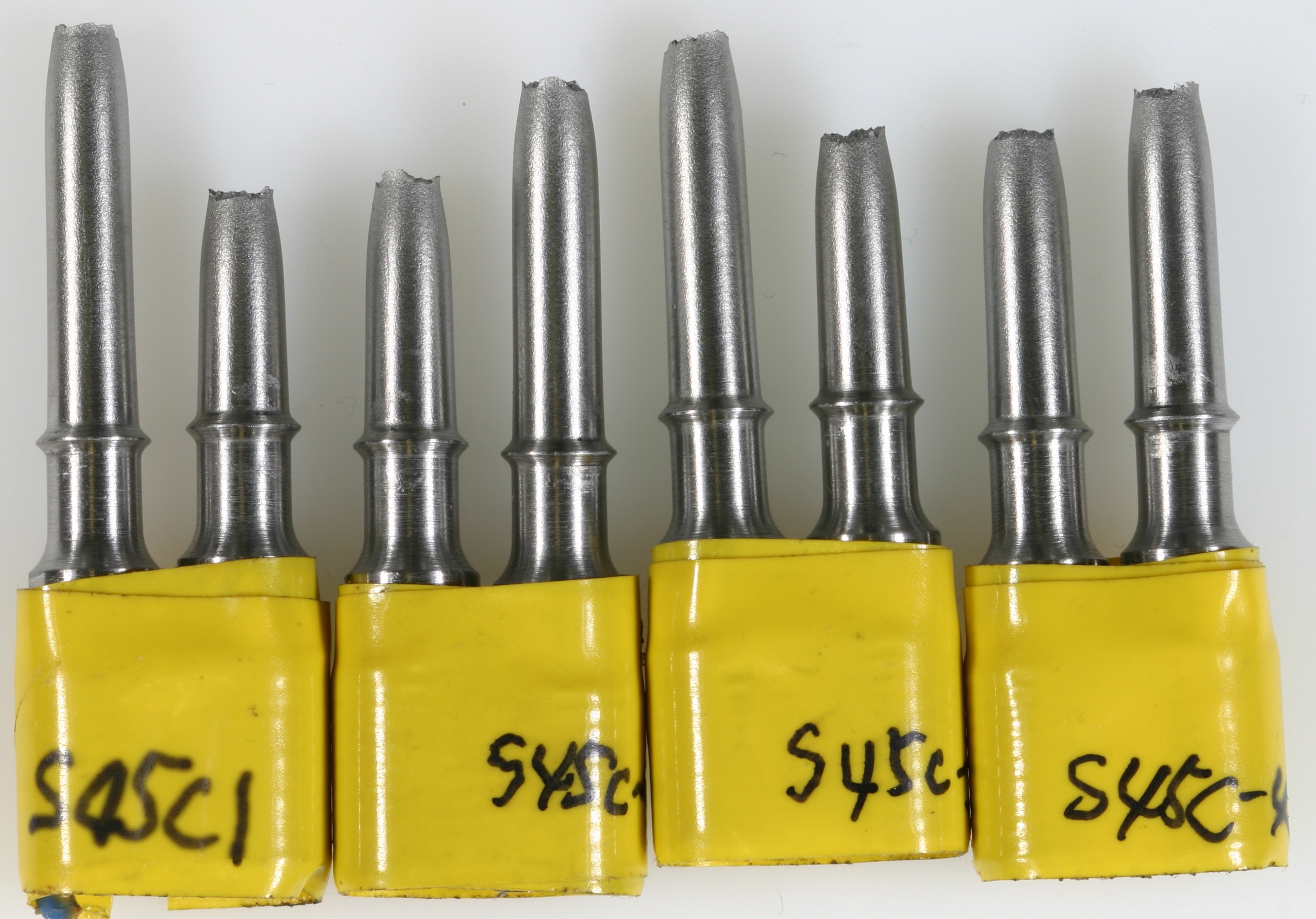

| 外観写真 番号2 | |
 | |
| カップアンドコーン型の破壊 | |

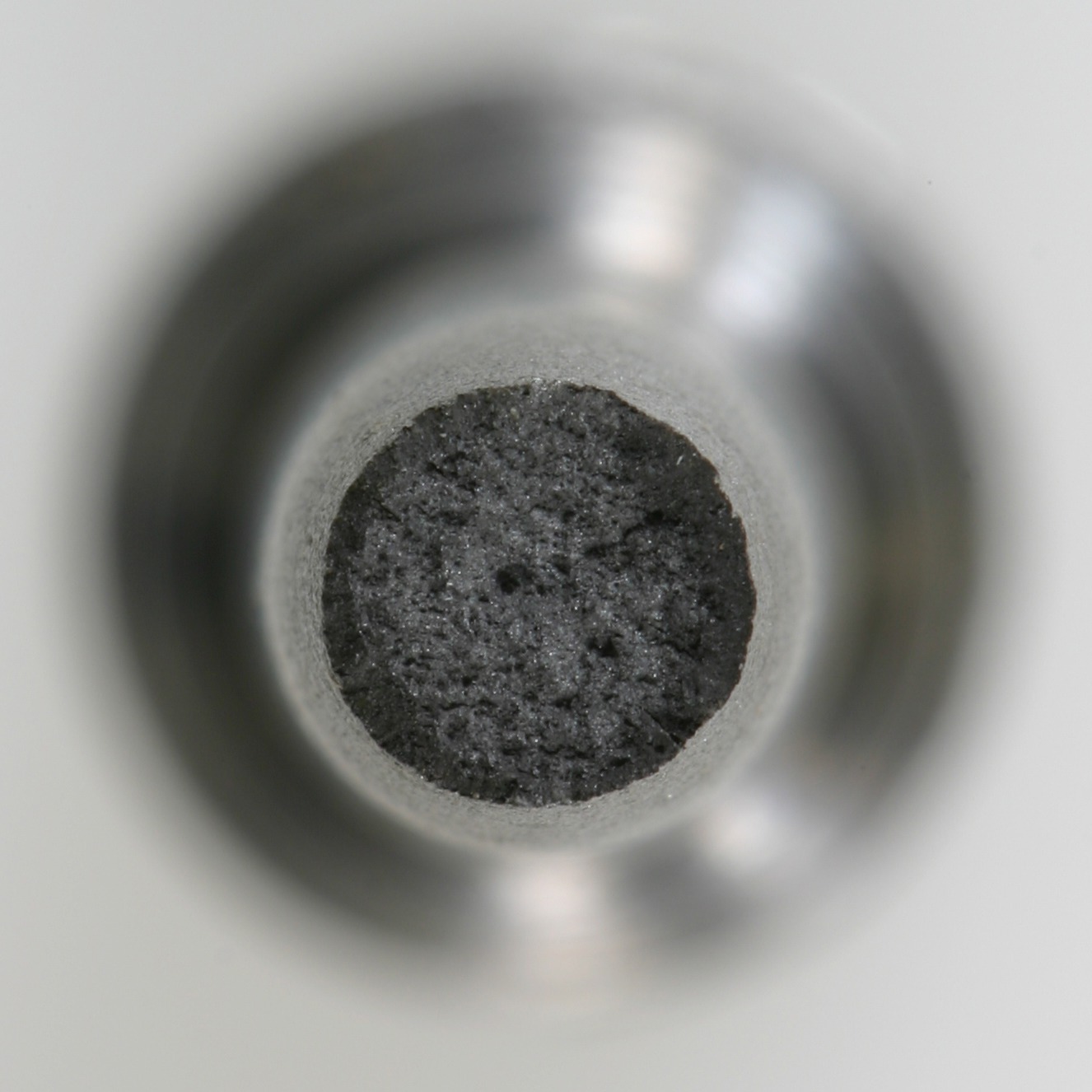

| 外観写真 番号3 | |
 | |
| 放射状模様は観察されない | |

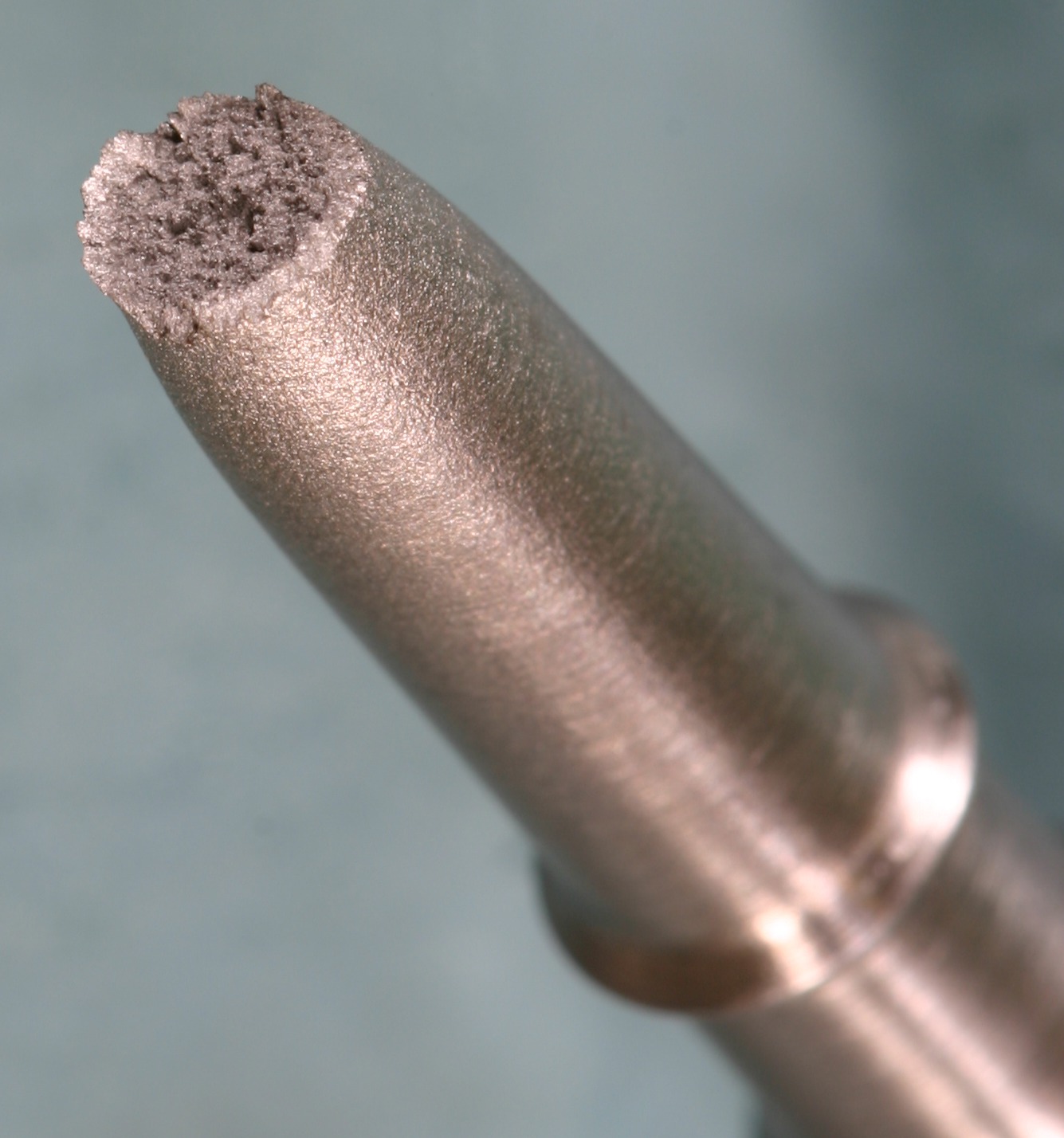

| 外観写真 番号4 | |
 | |
| カップアンドコーン型の破壊 | |
破断面SEM写真

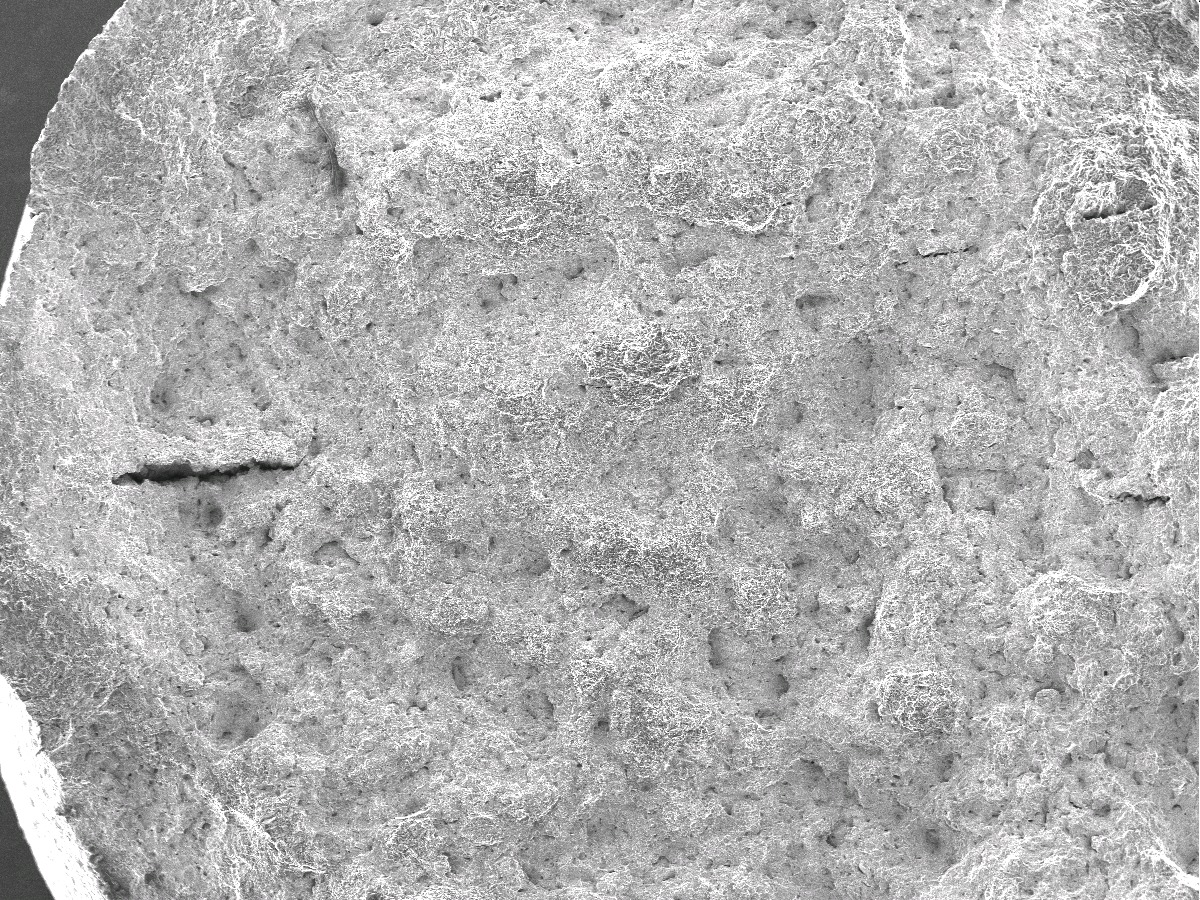

| 破断面SEM写真 番号1 | |
 | |
| 倍率 | 40 |
| 画素数 | [1200,900] |

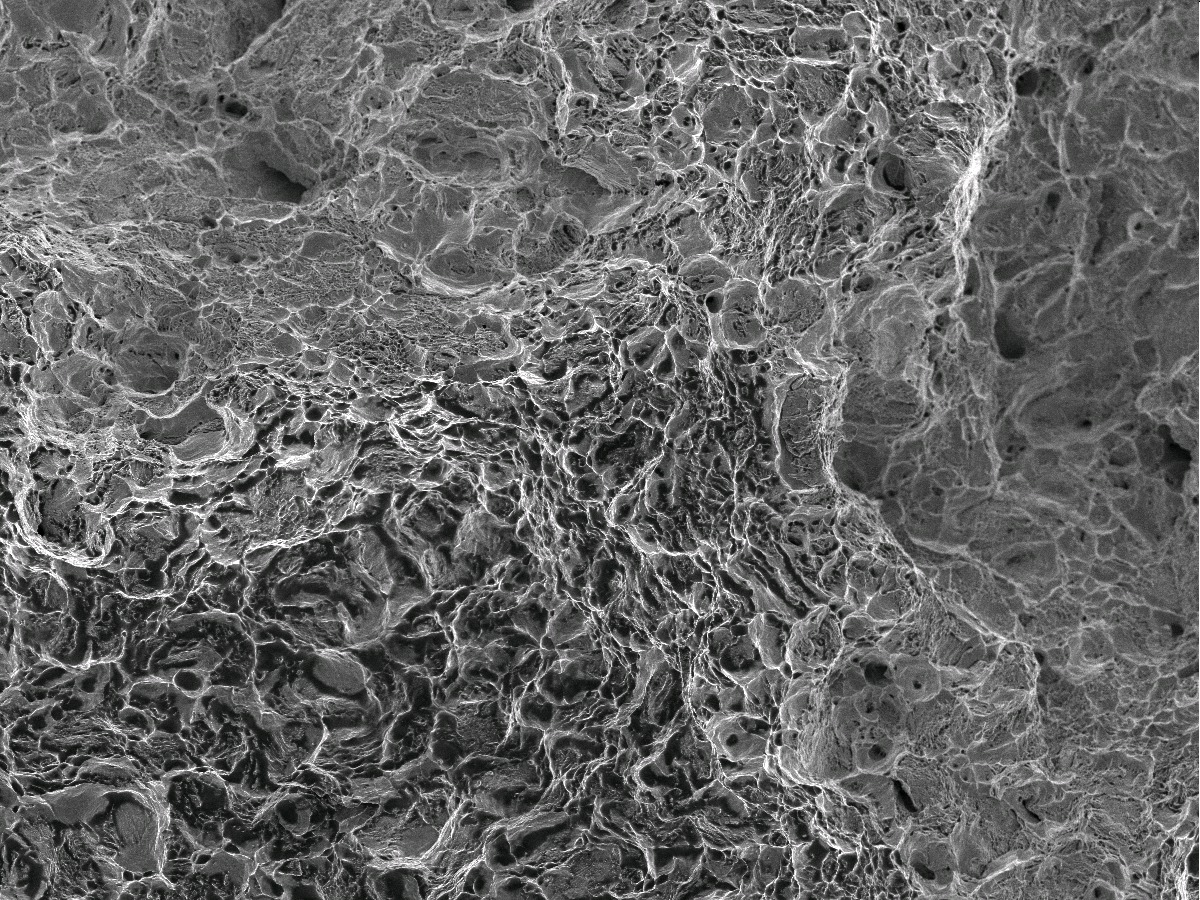

| 破断面SEM写真 番号2 | |
 | |
| 等軸ディンプルが観察される | |
| 倍率 | 500 |
| 画素数 | [1200,900] |

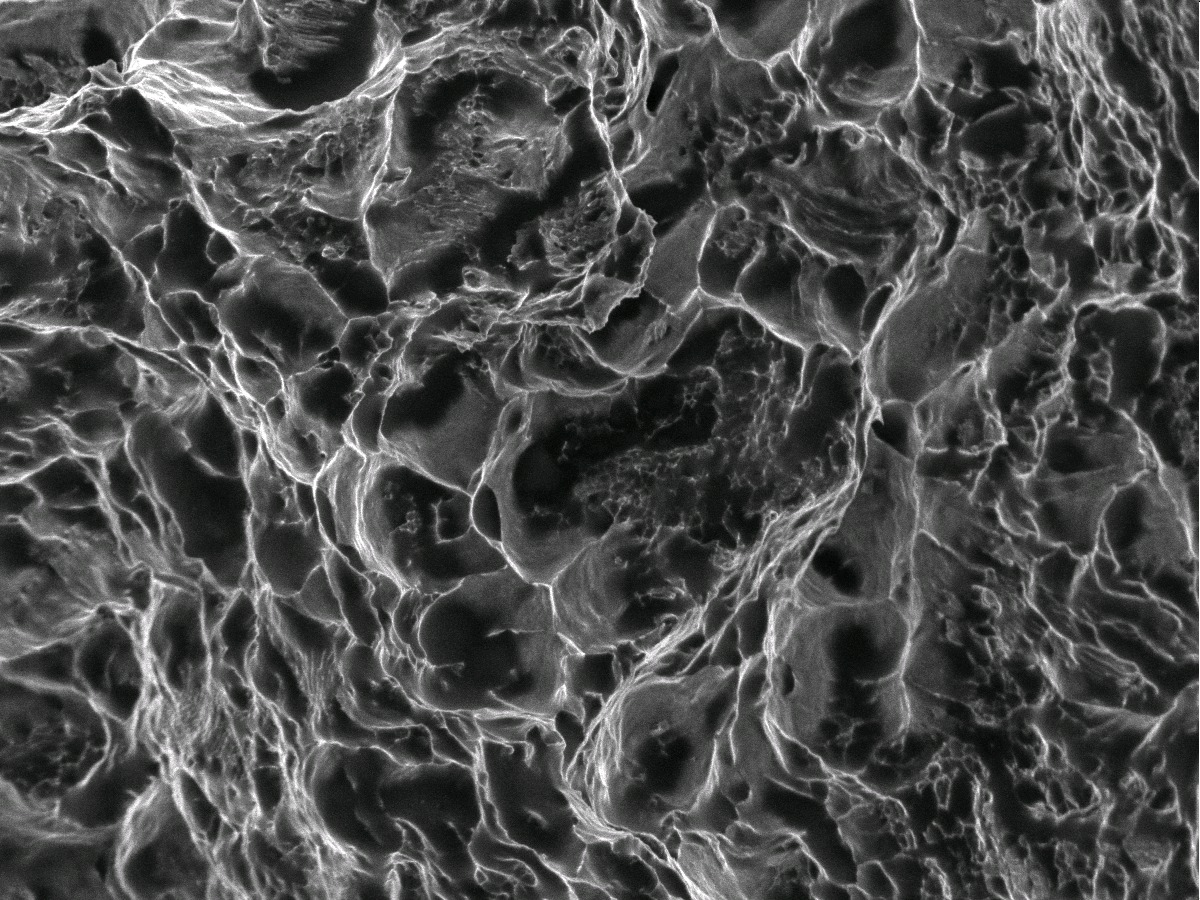

| 破断面SEM写真 番号3 | |
 | |
| 等軸ディンプルが観察される | |
| 倍率 | 2500 |
| 画素数 | [1200,900] |
概要 | |||||||||||||||||||||||||||||||||
| ID | Datasheet::00006 (Last update:2019-08-02 21:51:22) | ||||||||||||||||||||||||||||||||
| タイトル | S45C引張試験破面 | ||||||||||||||||||||||||||||||||
| 言語 | ja | 作成者 | 山際謙太(JNIOSH) | ||||||||||||||||||||||||||||||
| 材料 | S45C | 破壊機構 | 延性破壊 | ||||||||||||||||||||||||||||||
| 実機／実験 | 実験 | 環境 | 室温大気中 | ||||||||||||||||||||||||||||||
| 破面生成の概要 | |||||||||||||||||||||||||||||||||
| S45Cを室温大気中下で単軸引張試験を行った．丸棒試験片を使用した．引張強度は621.3±3.1N/mm2であった． | |||||||||||||||||||||||||||||||||
| 観察者のコメント | |||||||||||||||||||||||||||||||||
| 外観写真(1,2)を観察すると，カップアンドコーン型の破壊をしていることがわかる．また，外観写真4から周辺部分はシェアリップである．破面写真は，試験片の中心部分を撮影した．全体に延性破壊の特徴であるディンプルが観察される | |||||||||||||||||||||||||||||||||
外観写真 | |||||||||||||||||||||||||||||||||
|
|
|
| ||||||||||||||||||||||||||||||
破断面SEM写真 | |||||||||||||||||||||||||||||||||
|
|
| |||||||||||||||||||||||||||||||
