概要
ID	Datasheet::00008 (Last update:2019-08-01 23:53:31)
タイトル	A5083引張試験破面
言語	ja	作成者	山際謙太(JNIOSH)
材料	A5083	破壊機構	延性破壊
実機／実験	実験	環境	室温大気中
破面生成の概要
A5083を用いて室温大気中下で単軸引張試験を実施した．丸棒試験片を使用した．引張強度は301.0±2.0N/mm2であった．
観察者のコメント
外観写真(1,2)を観察すると，せん断型の破壊をしていることがわかる．破面写真は，試験片の中心部分を撮影した．全体に延性破壊の特徴であるディンプルが観察される．
外観写真

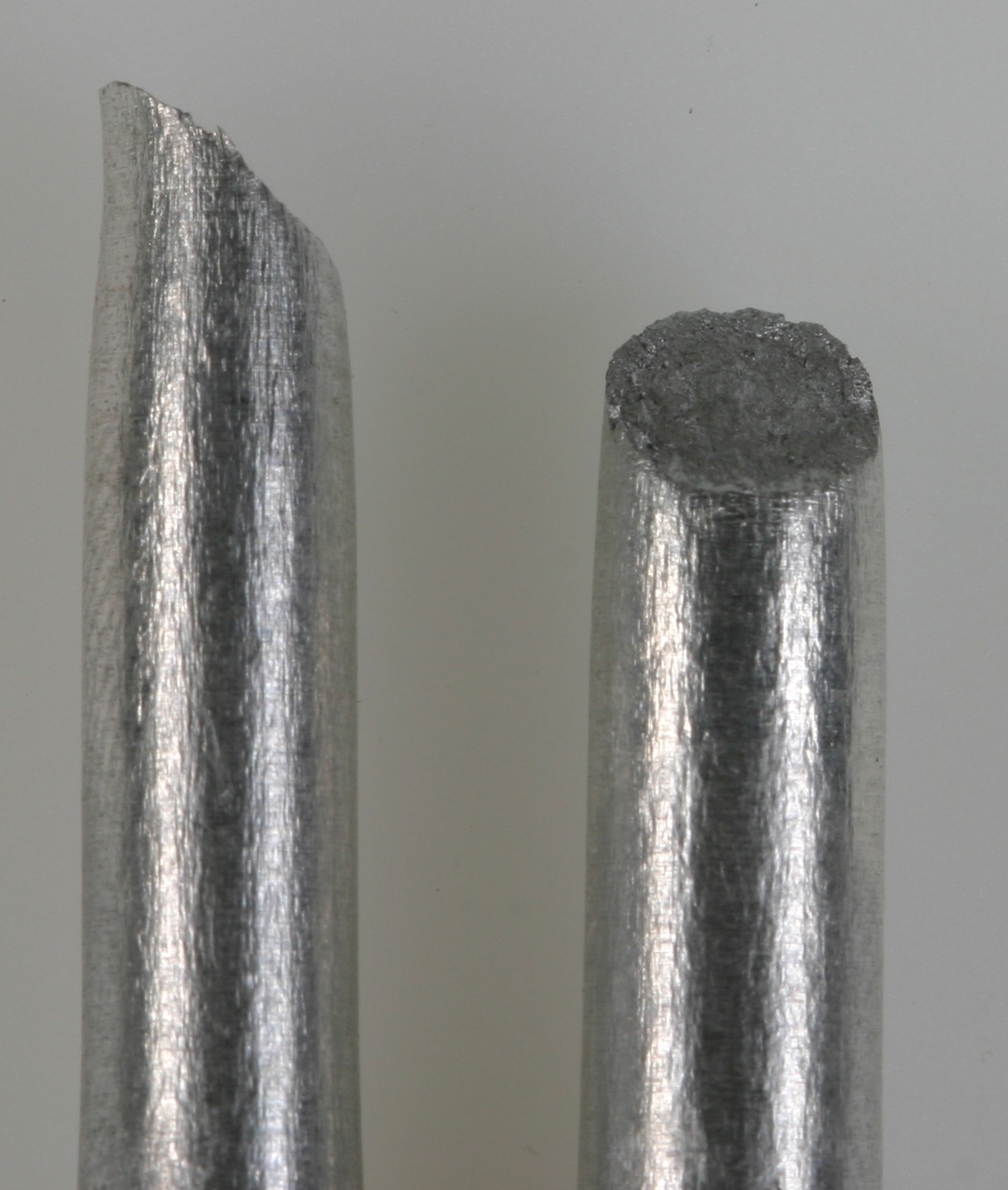

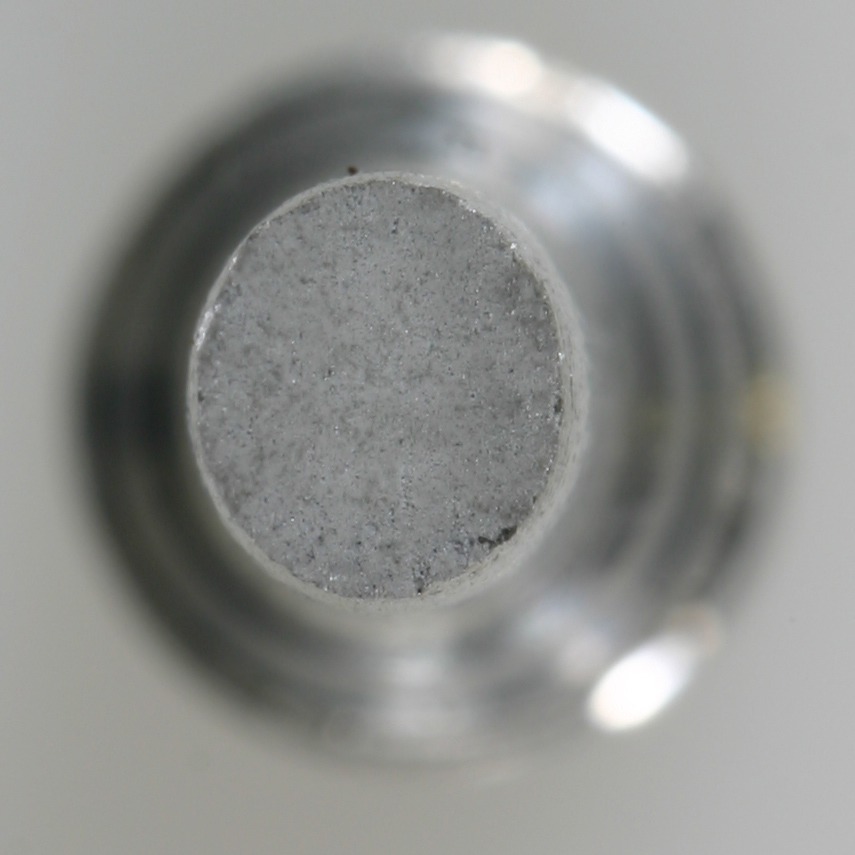

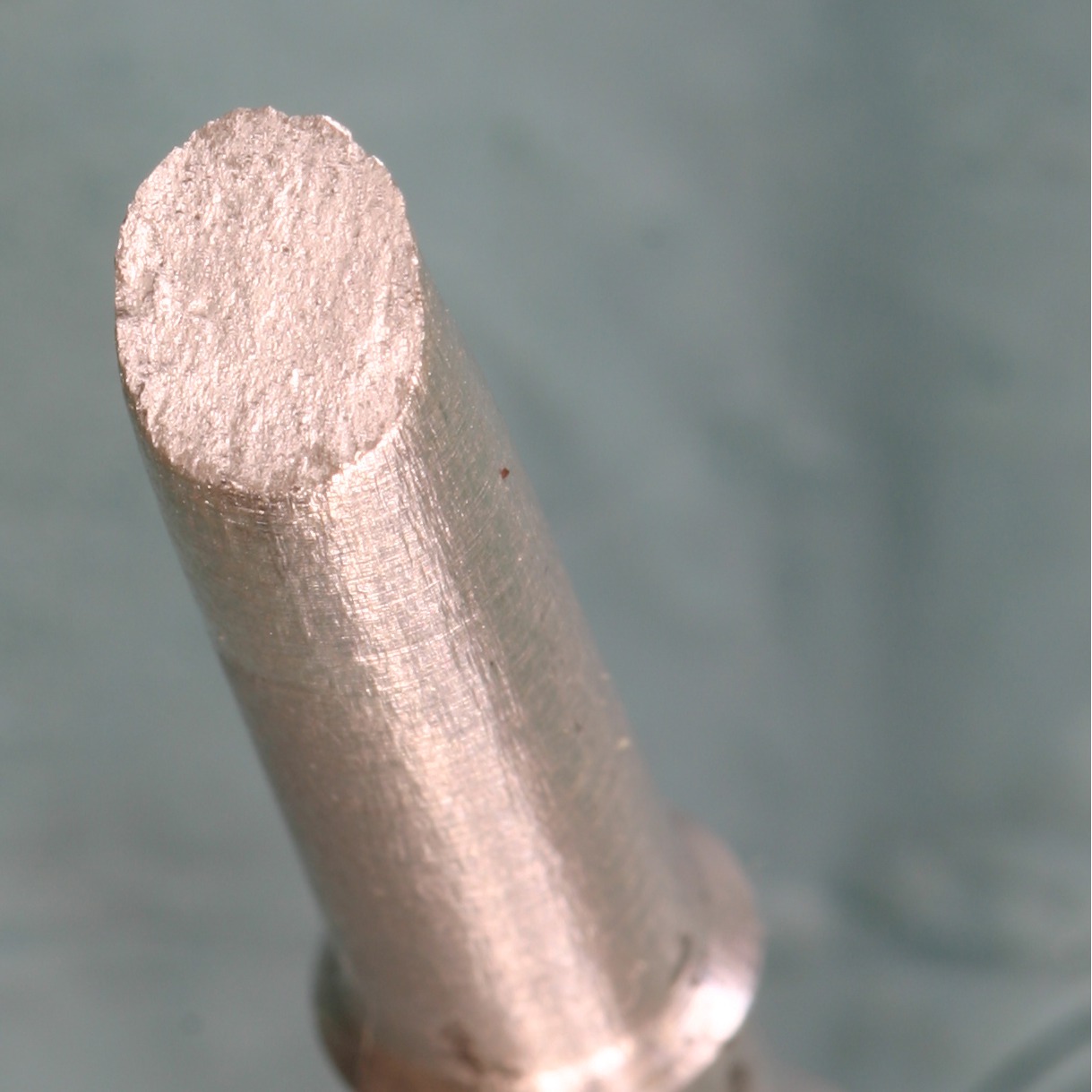

外観写真 番号1 試験後の外観	外観写真 番号2 せん断型の破壊	外観写真 番号3 放射状模様は観察されない	外観写真 番号4 せん断型の破壊
破断面SEM写真

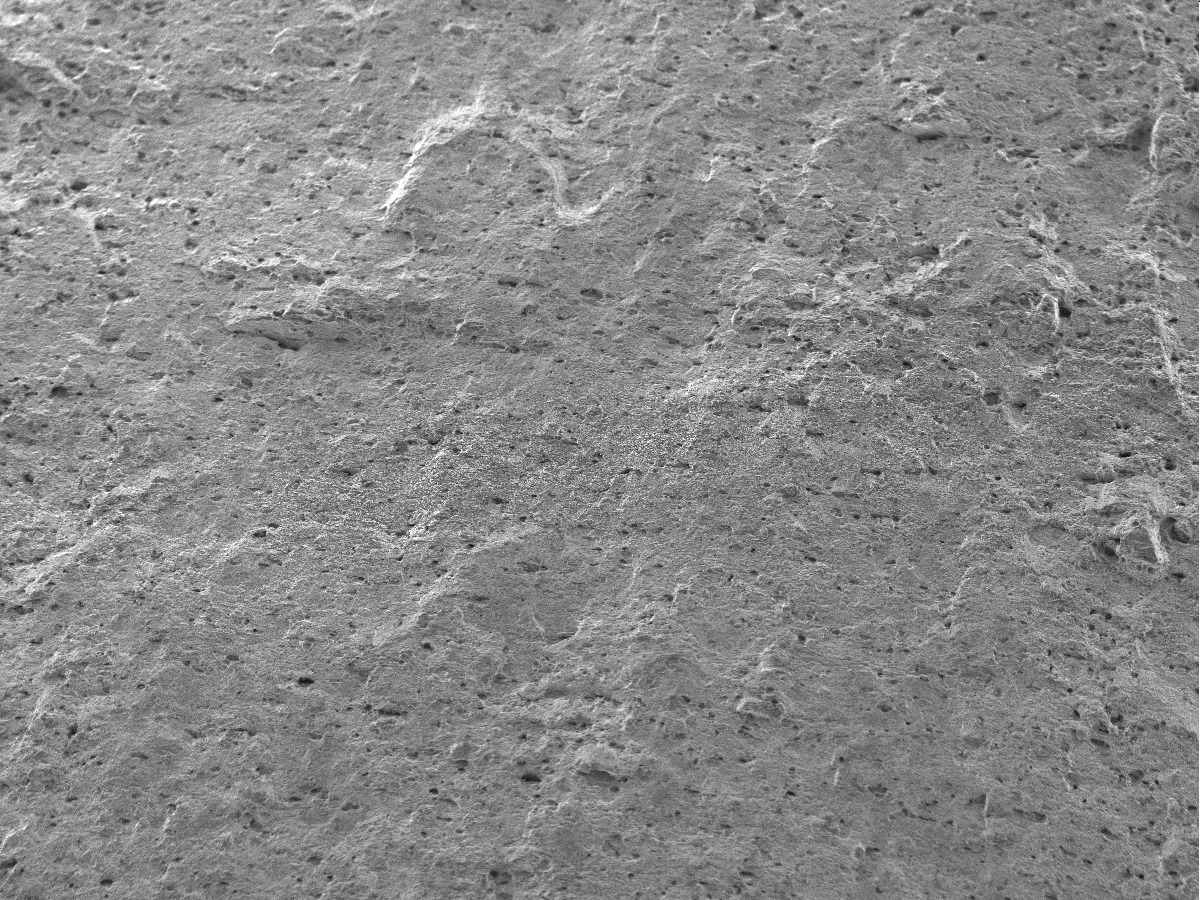

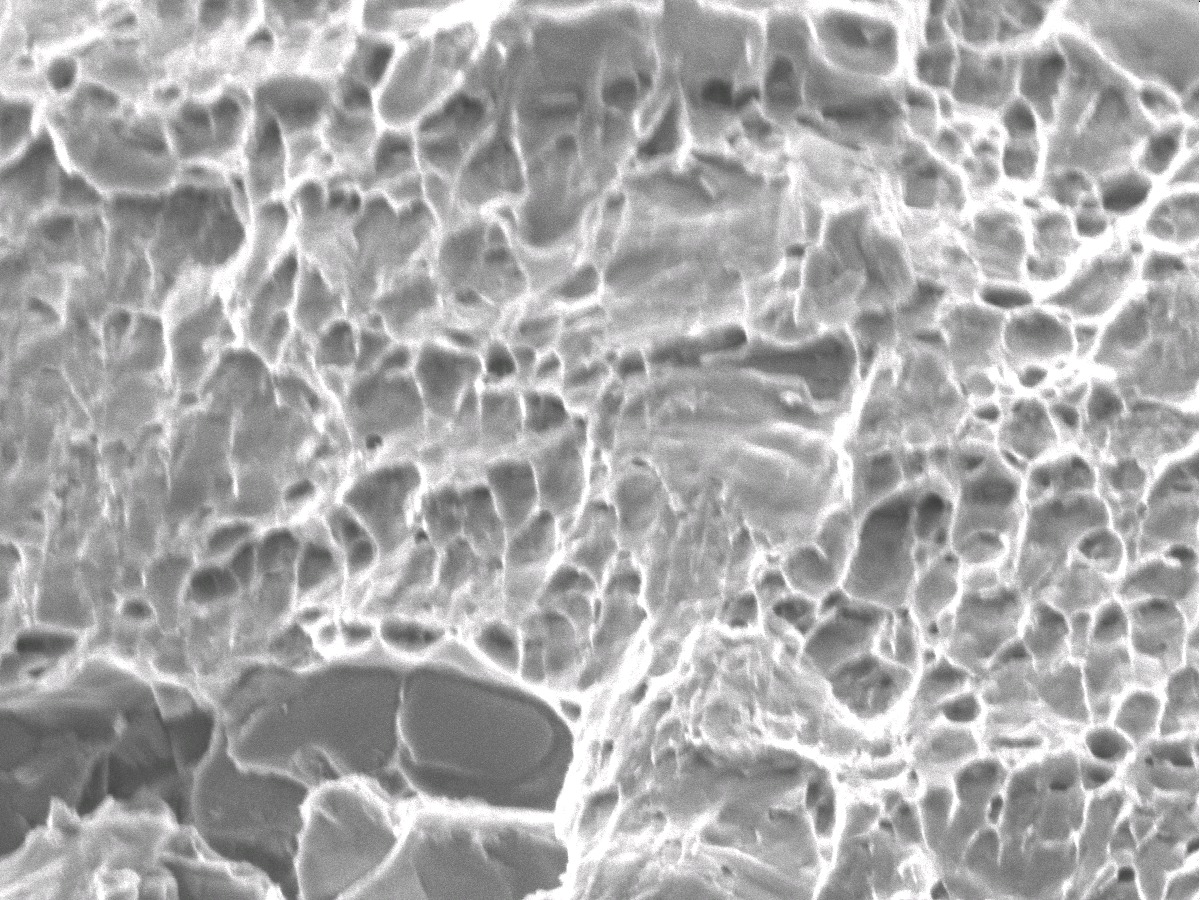

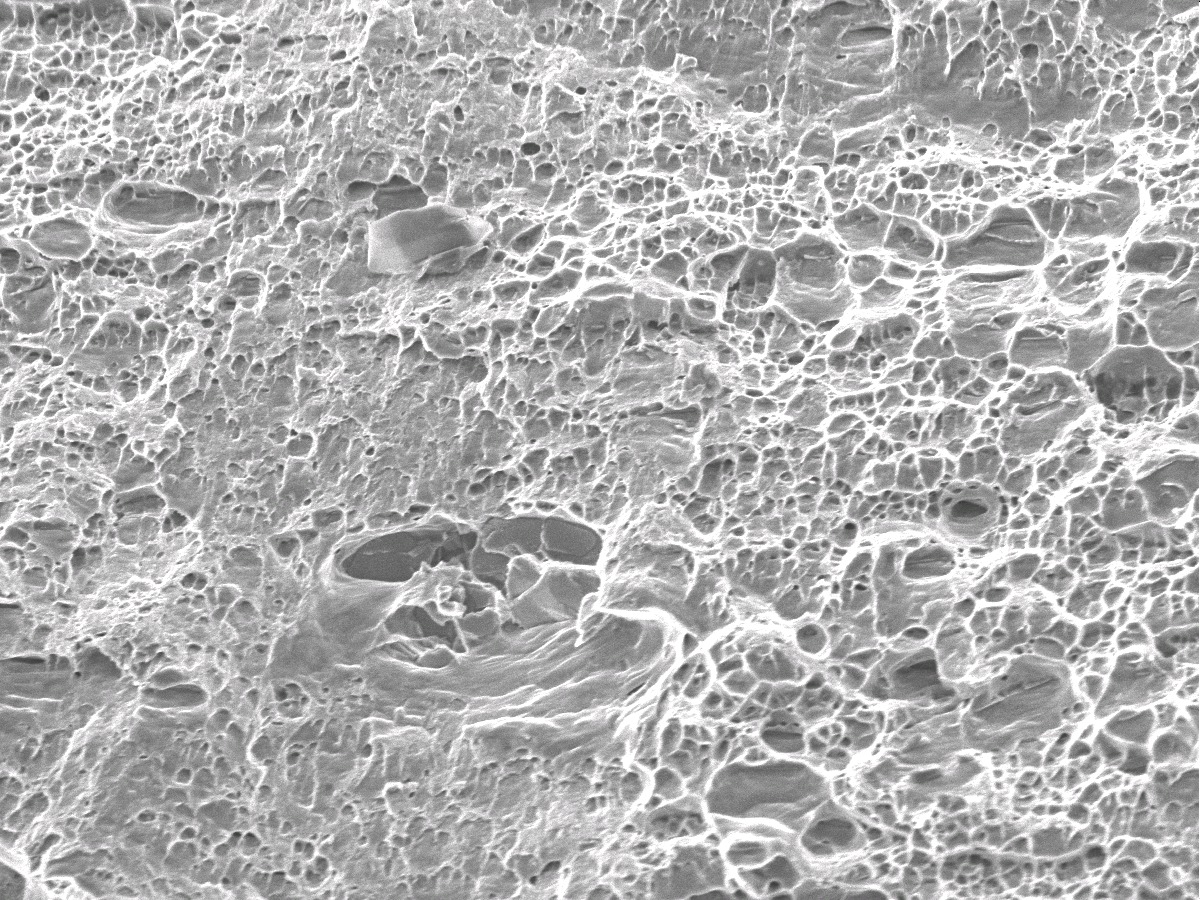

破断面SEM写真 番号1 倍率 40 画素数 [1200,900]	破断面SEM写真 番号2 等軸ディンプルが観察される 倍率 2000 画素数 [1200,900]	破断面SEM写真 番号3 等軸ディンプルが観察される 倍率 6000 画素数 [1200,900]
