概要
ID	Datasheet::00015 (Last update:2019-08-01 23:54:02)
タイトル	単軸引張試験破面
言語	ja	作成者	山際謙太(JNIOSH)
材料	SCM435	破壊機構	延性破壊
実機／実験	実験	環境	常温，大気中
破面生成の概要
丸棒試験片の単軸引張試験を行った際にできた破面である．
観察者のコメント
延性破面の特徴であるディンプルが観察される．
外観写真

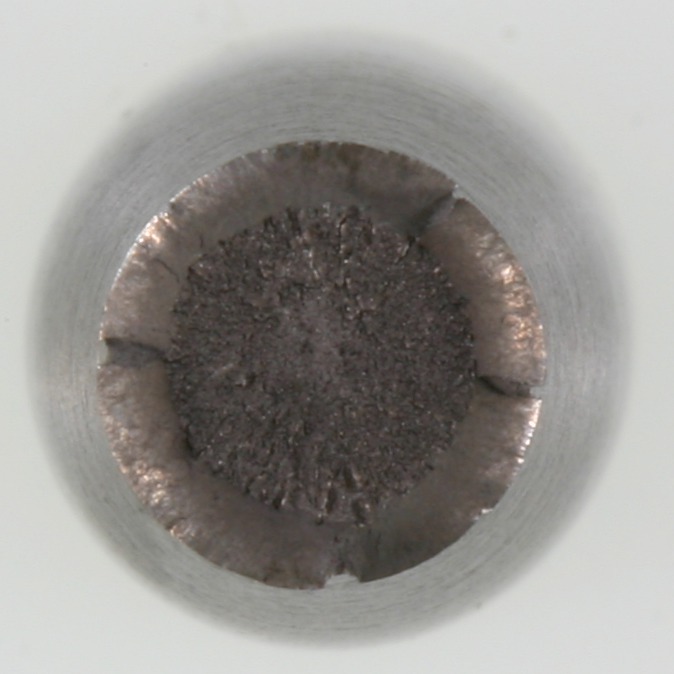

外観写真 番号1 カップアンドコーン型の破壊
破断面SEM写真

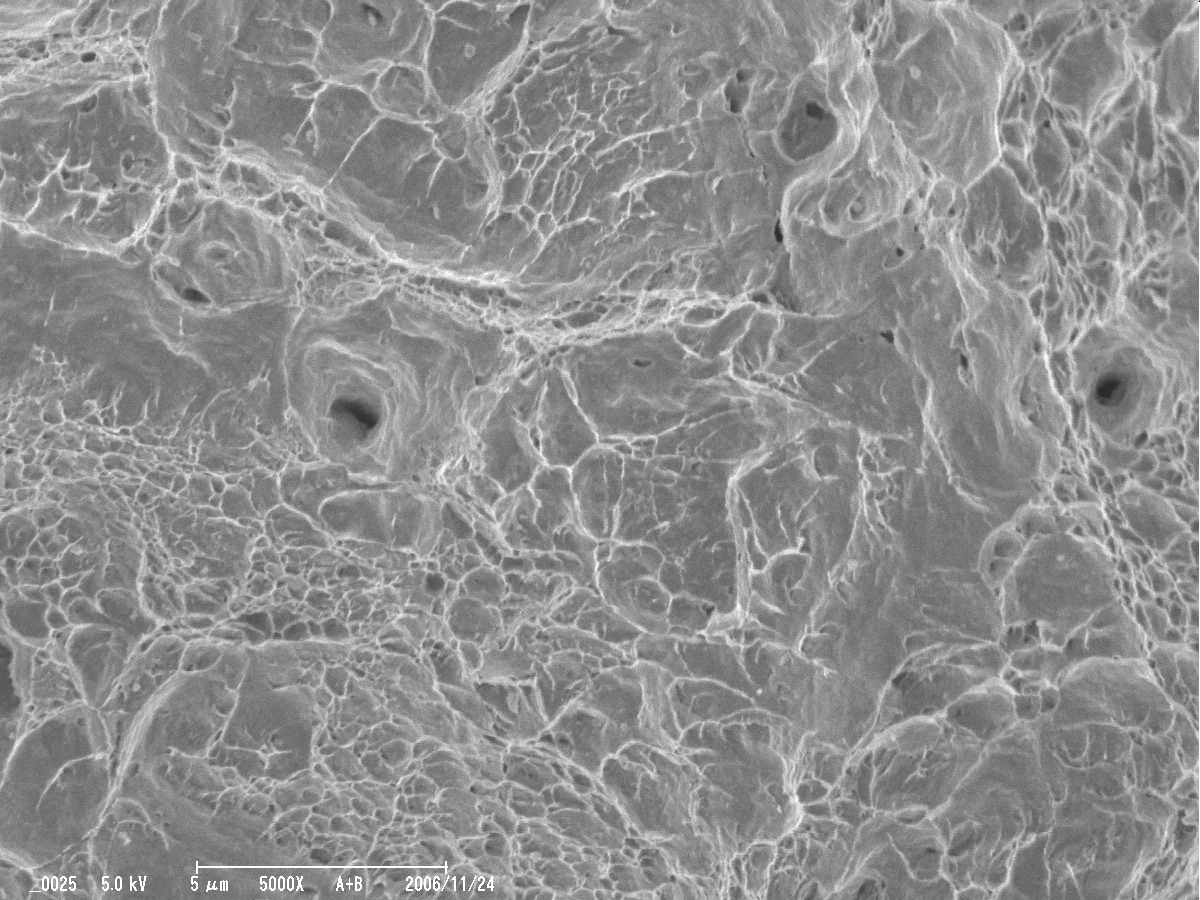

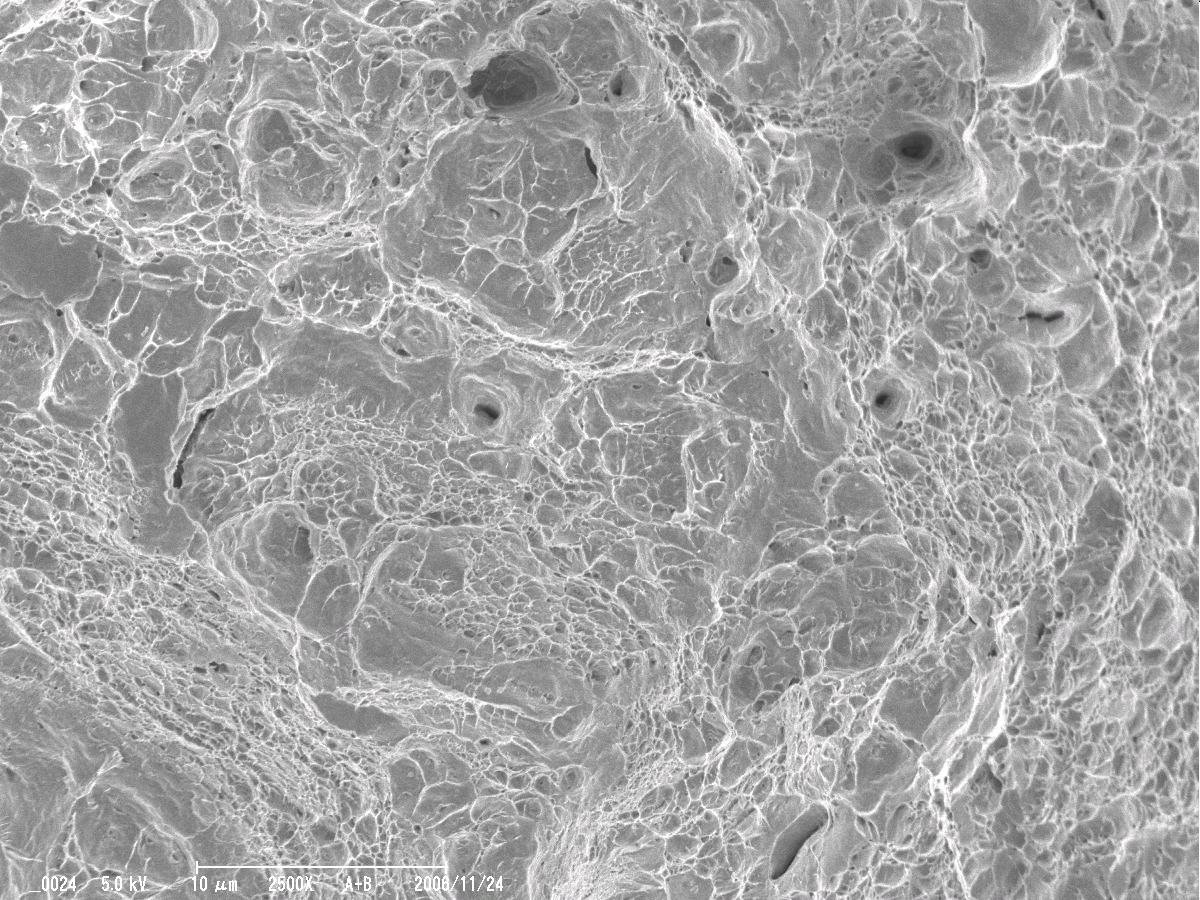

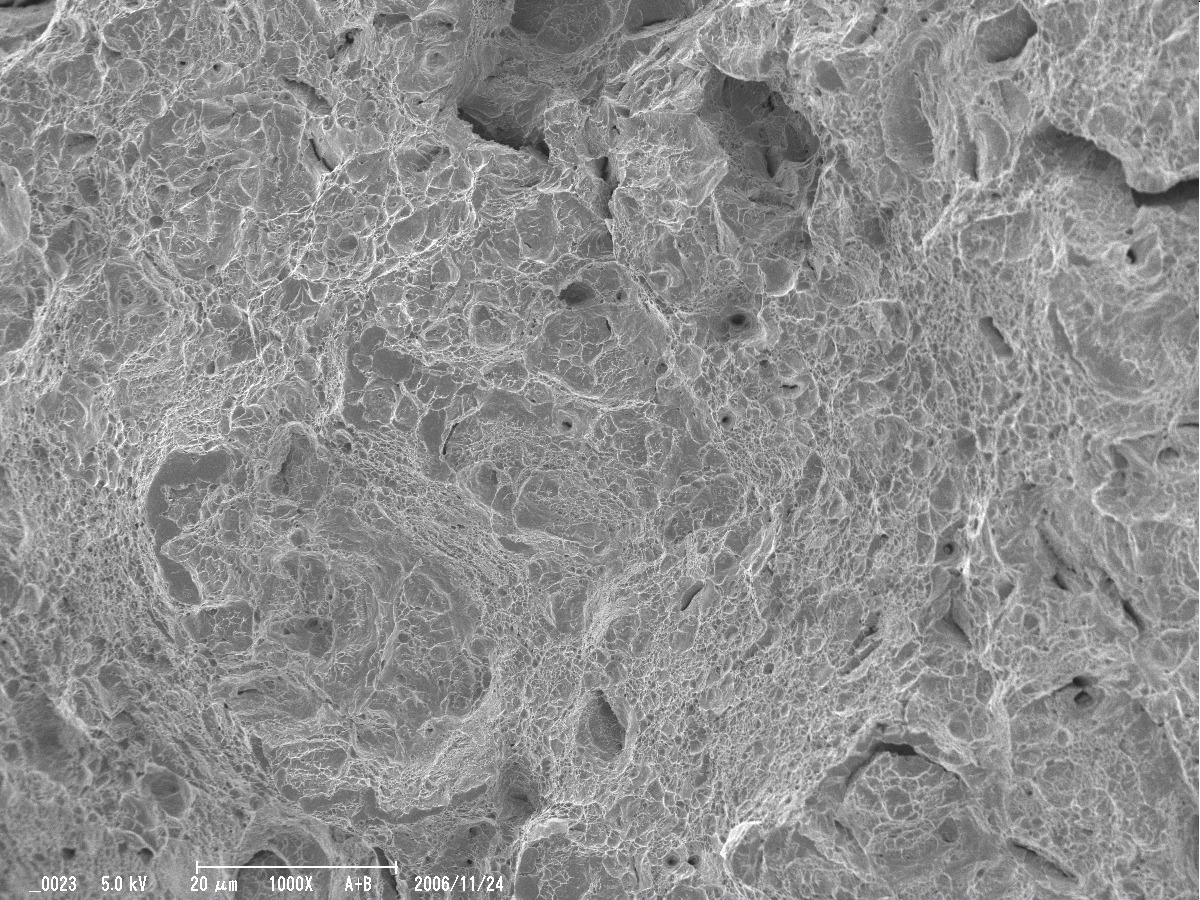

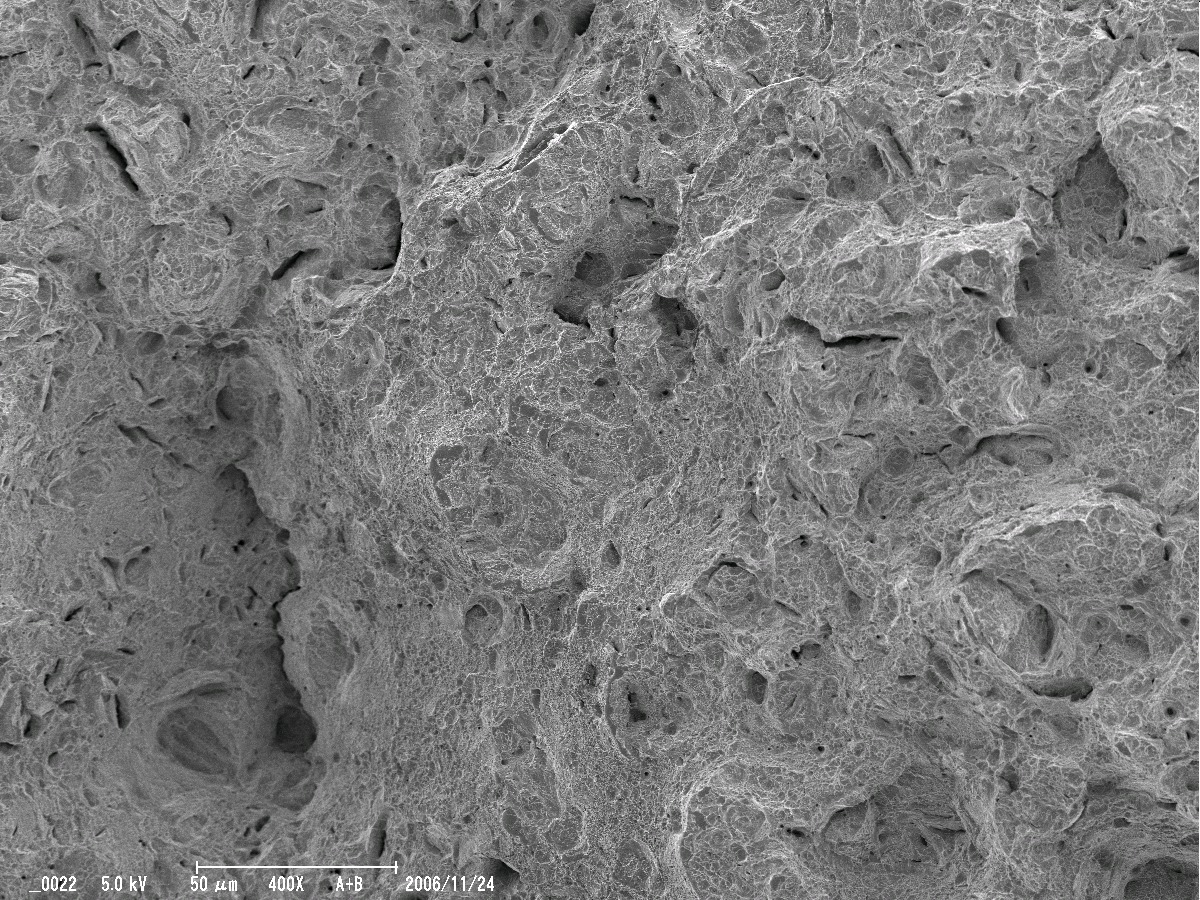

破断面SEM写真 番号1 等軸ディンプルが観察される 倍率 400 画素数 [1200,900]	破断面SEM写真 番号2 等軸ディンプルが観察される 倍率 1000 画素数 [1200,900]	破断面SEM写真 番号3 等軸ディンプルが観察される 倍率 2500 画素数 [1200,900]	破断面SEM写真 番号4 等軸ディンプルが観察される 倍率 5000 画素数 [1200,900]
