概要
ID	Datasheet::00017 (Last update:2019-08-01 23:54:11)
タイトル	片状黒鉛鋳鉄(FC300)引張試験
言語	ja	作成者	山際謙太(JNIOSH)
材料	FC300	破壊機構	脆性破壊
実機／実験	実験	環境	室温大気中
破面生成の概要
片状黒鉛鋳鉄の丸棒試験片を室温大気中下で単軸引張試験を行った．
観察者のコメント
外観写真2から絞りが無いため，塑性変形せずに脆性破壊したものと考えられる．破面写真1から破面上に明確な濃淡の差がある．明部はパーライト組織である．粒界に沿ってき裂が進展したところは，層状の組織が観察されている(破面写真4）．暗部（破面写真3）は片状黒鉛に相当している．
外観写真

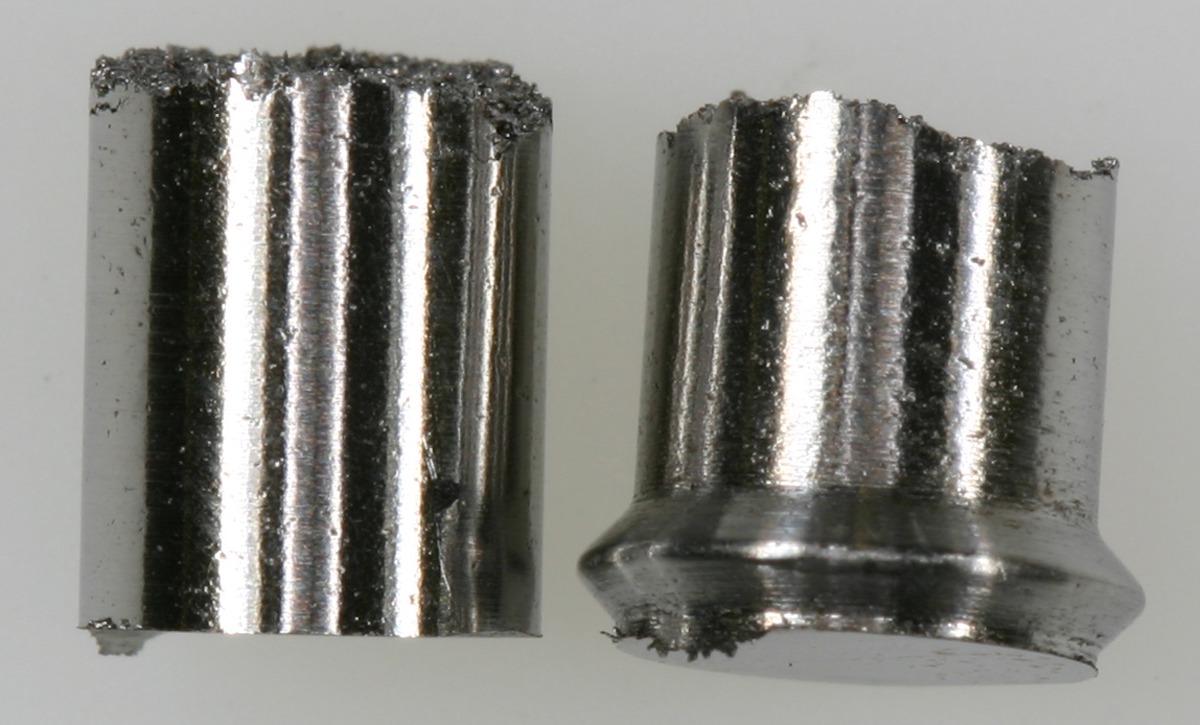

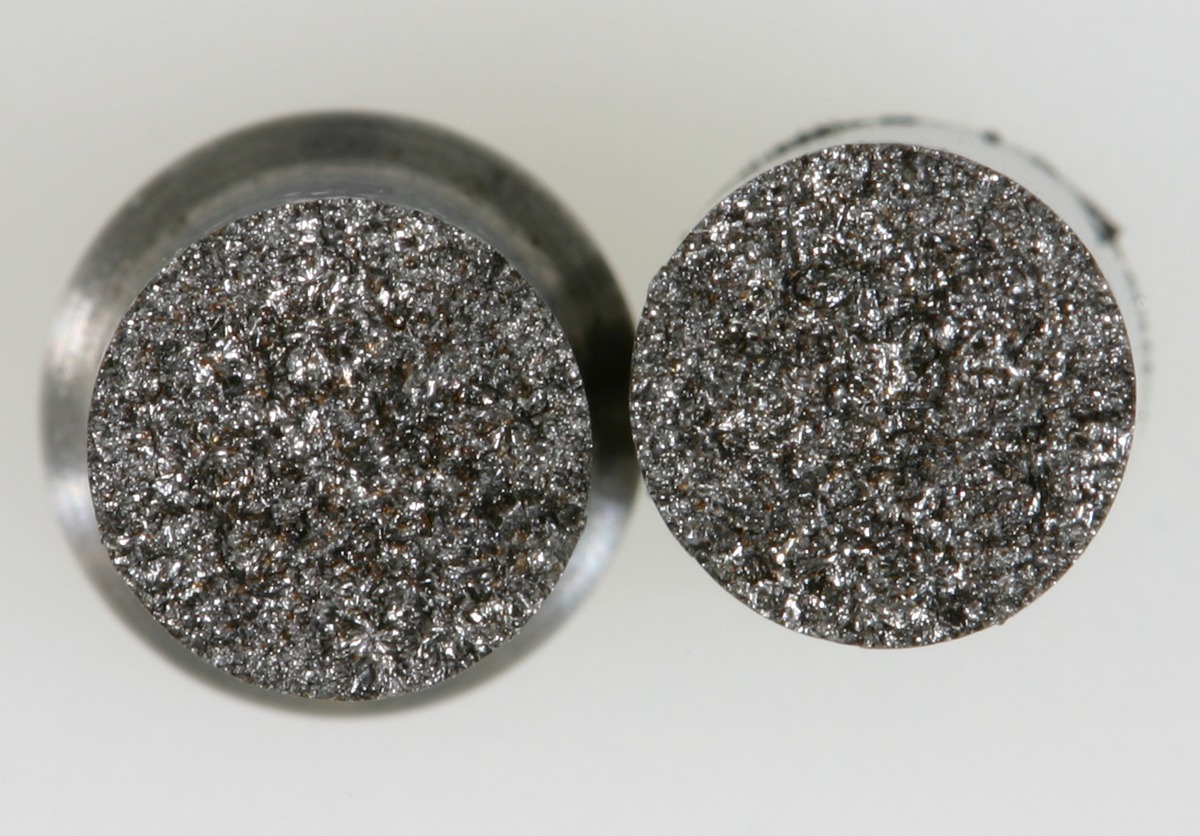

外観写真 番号1	外観写真 番号2 絞りがほとんど観察されない	外観写真 番号3 試験後の外観
破断面SEM写真
破断面SEM写真 番号1 倍率 100 画素数 [1200,900]	破断面SEM写真 番号2 倍率 250 画素数 [1200,900]	破断面SEM写真 番号3 倍率 1200 画素数 [1200,900]	破断面SEM写真 番号4 倍率 1500 画素数 [1200,900]
関連資料
関連資料 番号1 化学成分	関連資料 番号2 結晶粒	関連資料 番号3 ミルシート	関連資料 番号4 引張試験結果
