概要
ID	Datasheet::00019 (Last update:2019-08-01 23:54:22)
タイトル	削岩機ロッドの疲労破壊
言語	ja	作成者	山際謙太(JNIOSH)
材料	鋳鋼	破壊機構	疲労破壊／延性破壊
実機／実験	実機	環境	屋外・大気中
破面生成の概要
削岩機を用いて工事中に突然削岩機のロッドが折れた。
観察者のコメント
全体にわたり平坦な破面である、ラチェットマーク(A)があることから、金属疲労の破面であることがわかる。また、ビーチマークも観察される。したがって、疲労き裂の起点はA部であり、残存破面(C)は70%程度である。ラチェットマーク付近に凹みがある。また、ビーチマーク付近では、ストライエーションが観察された。 よって、凹みを起点として、疲労き裂が進展し、破壊に至ったと推定する。 ビーチマークがしゅう曲しているのは、結晶組織の影響と考えられる。高周波焼入れにより、周辺部はマルテンサイト、中央部はフェライト・パーライト組織である(外観写真2。これとしゅう曲している半径方向の位置が対応していることから、高周波焼き入れにより生じた圧縮残留応力の影響により、周辺部と中央部に亀裂進展速度の差が生じた。ビーチマークはこの速度差の影響によると推定される。
外観写真

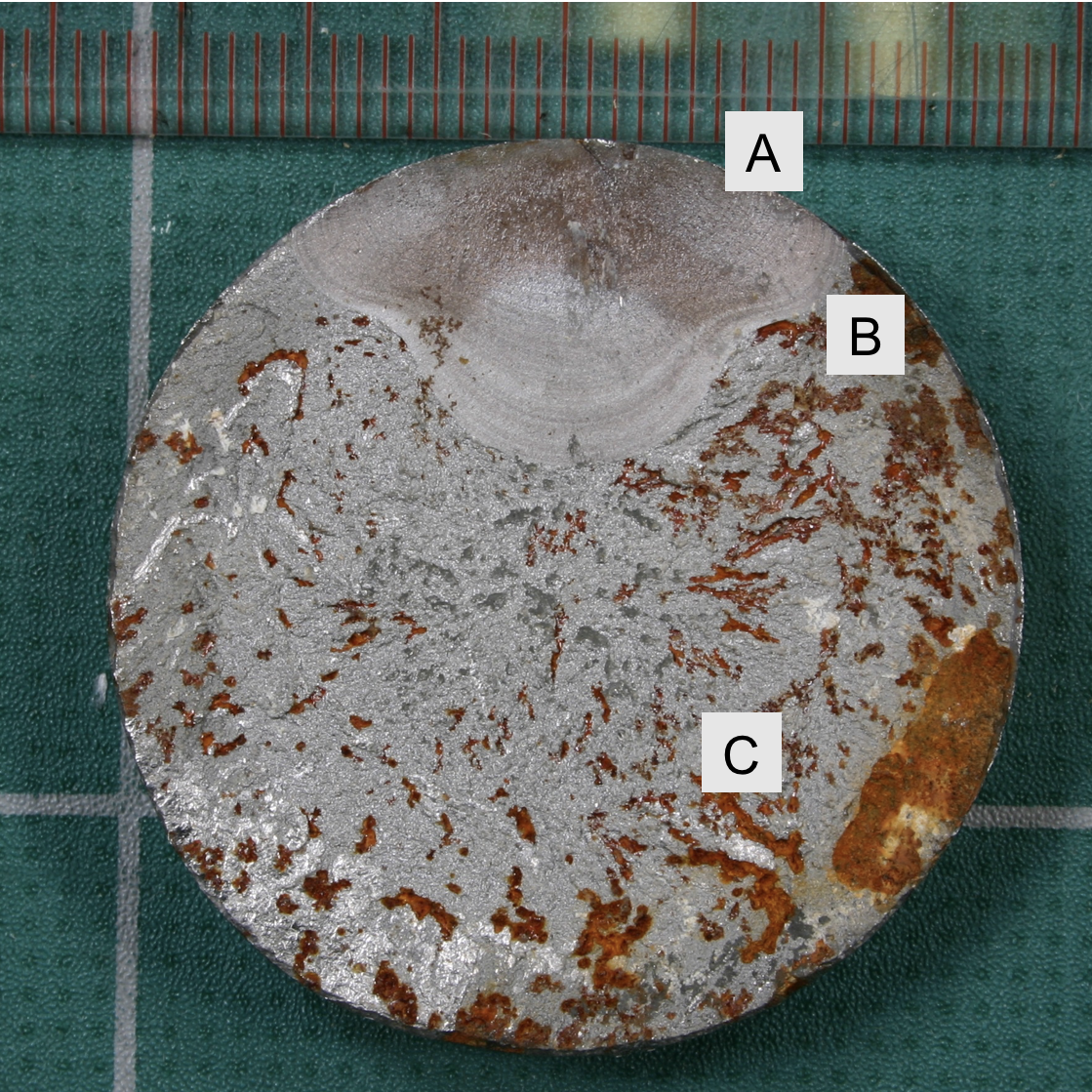

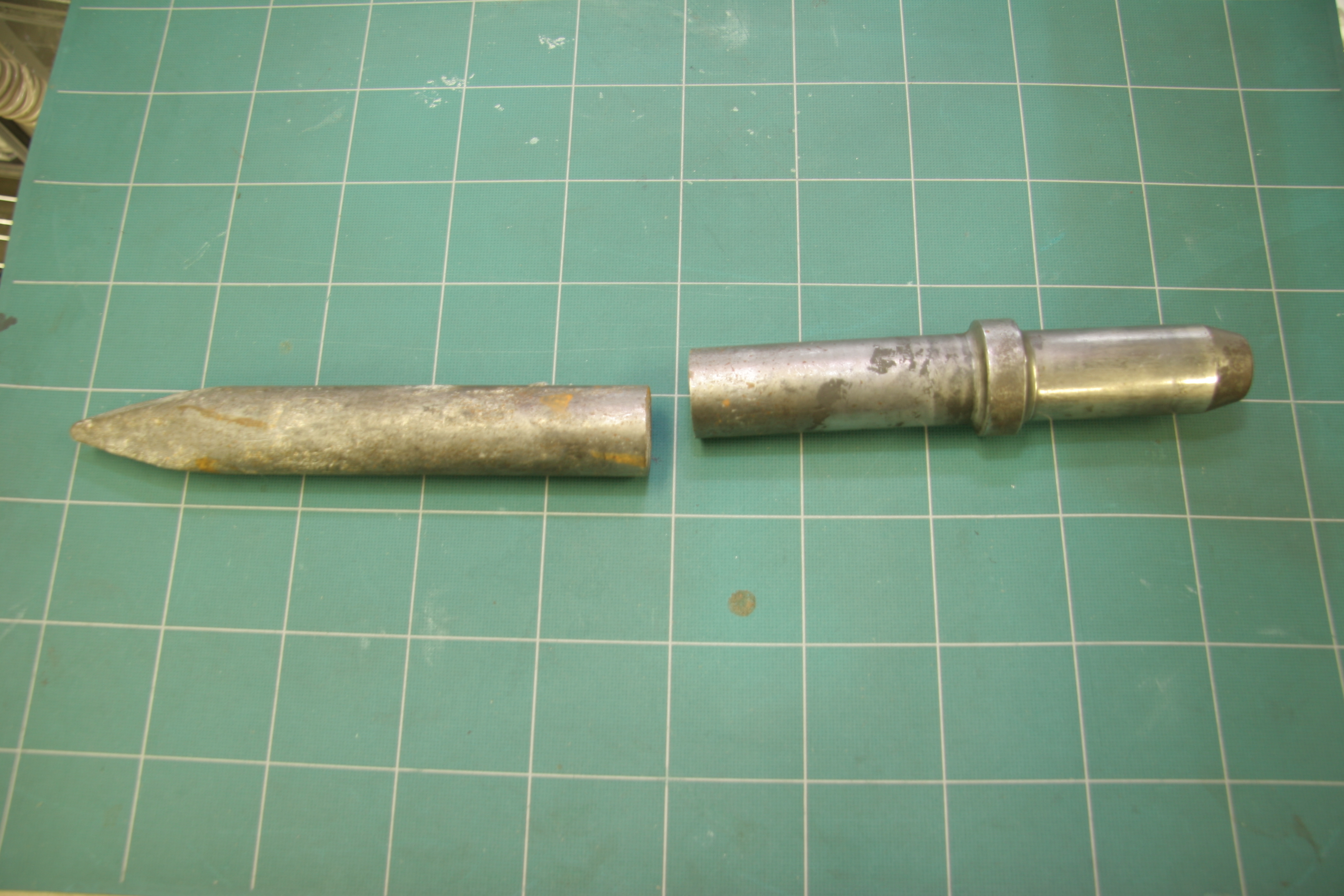

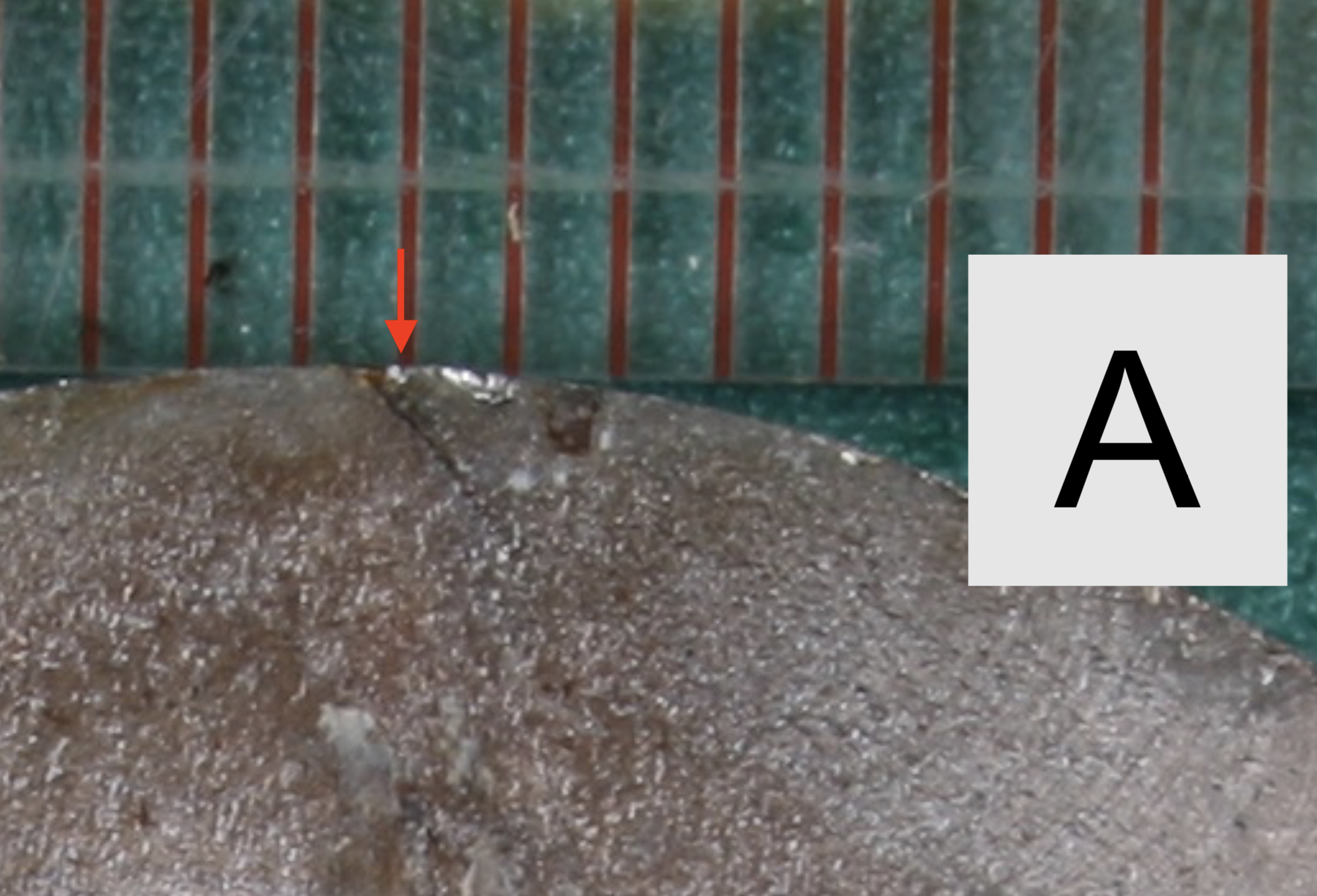

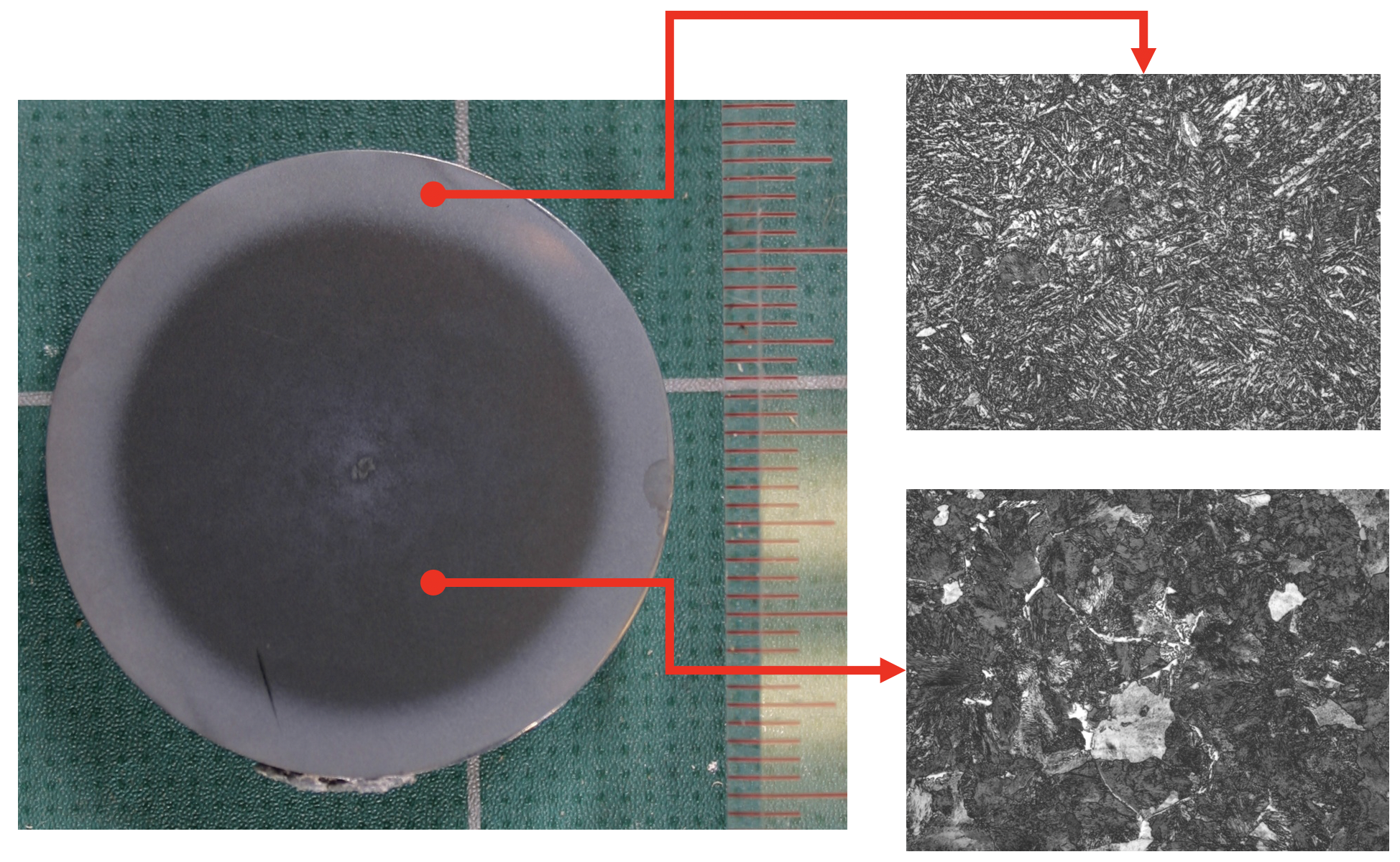

外観写真 番号1 破断した削岩機ロッドの外観	外観写真 番号2 破断面の外観	外観写真 番号3 結晶組織の違い	外観写真 番号4 ラチェットマークの拡大
破断面SEM写真

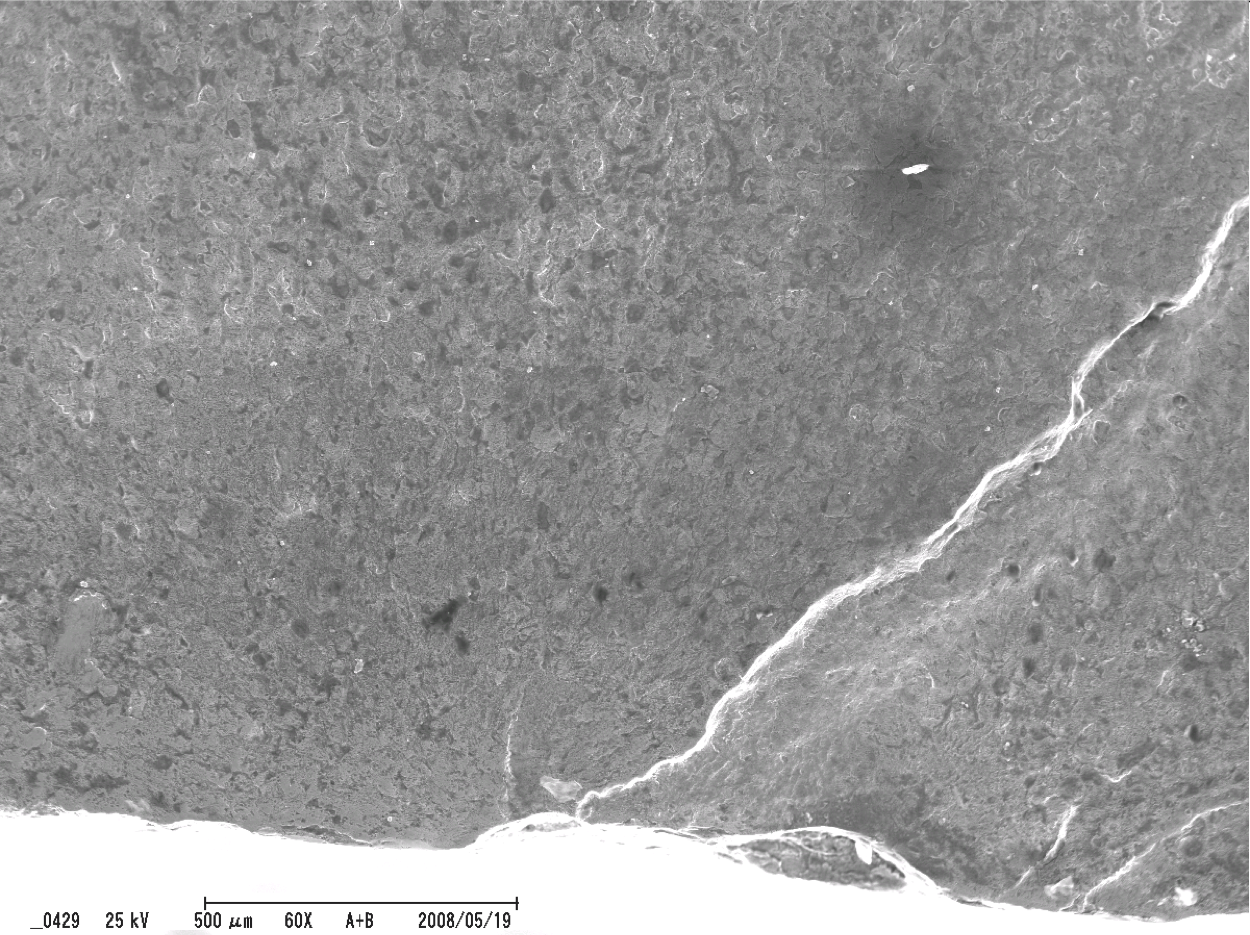

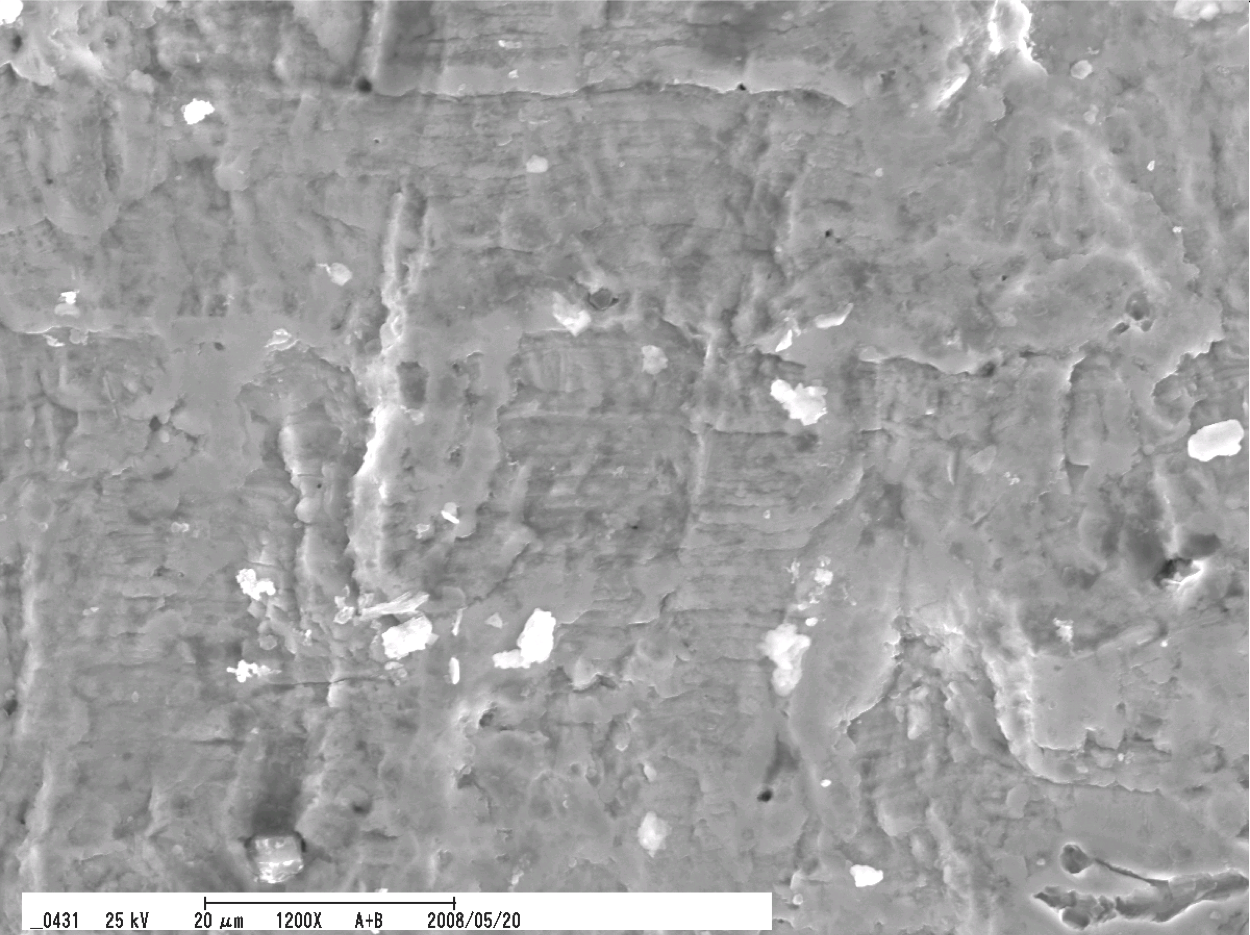

破断面SEM写真 番号1 ラチェットマーク付近。凹みが観察される。 倍率 60 画素数 [1250,935]	破断面SEM写真 番号2 ストライエーション状模様が観察される。 倍率 1200 画素数 [1250,935]
関連資料

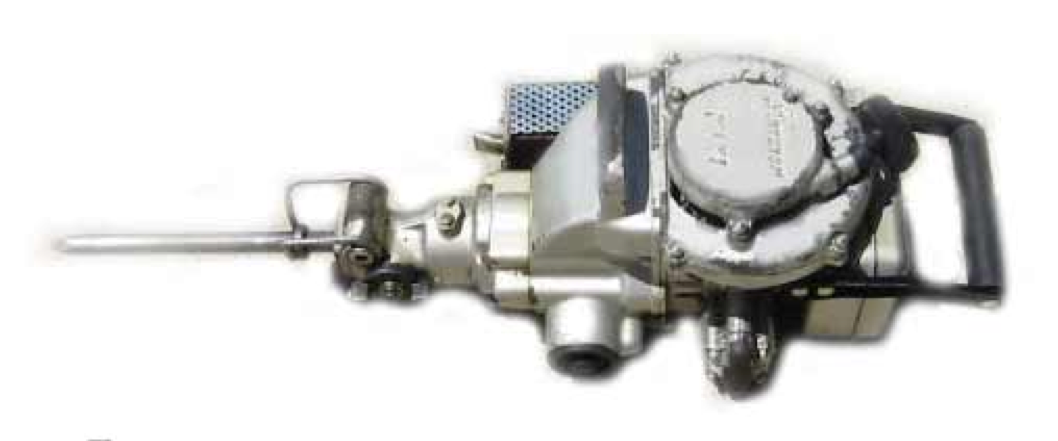

関連資料 番号1 削岩機
