概要
ID	Datasheet::00021 (Last update:2019-08-01 23:54:27)
タイトル	PVCプレートの引張試験
言語	ja	作成者	山際謙太(JNIOSH)
材料	PVC(ポリ塩化ビニル)	破壊機構	延性破壊
実機／実験	実験	環境	室温・大気中
破面生成の概要
PVC(ポリ塩化ビニル)の引張試験を実施した際に生成した破断面。引張強さは約60MPaであった。試験片は3本実施した。
観察者のコメント
全ての破断面に放射状模様が観察される。放射状模様の中心部に起点があると考えられる。また、放射状模様以外は最終破断部である。なお、破断面の写真の倍率はおよその倍率である。
外観写真
外観写真 番号1 破断した試験片の外観
破断面SEM写真

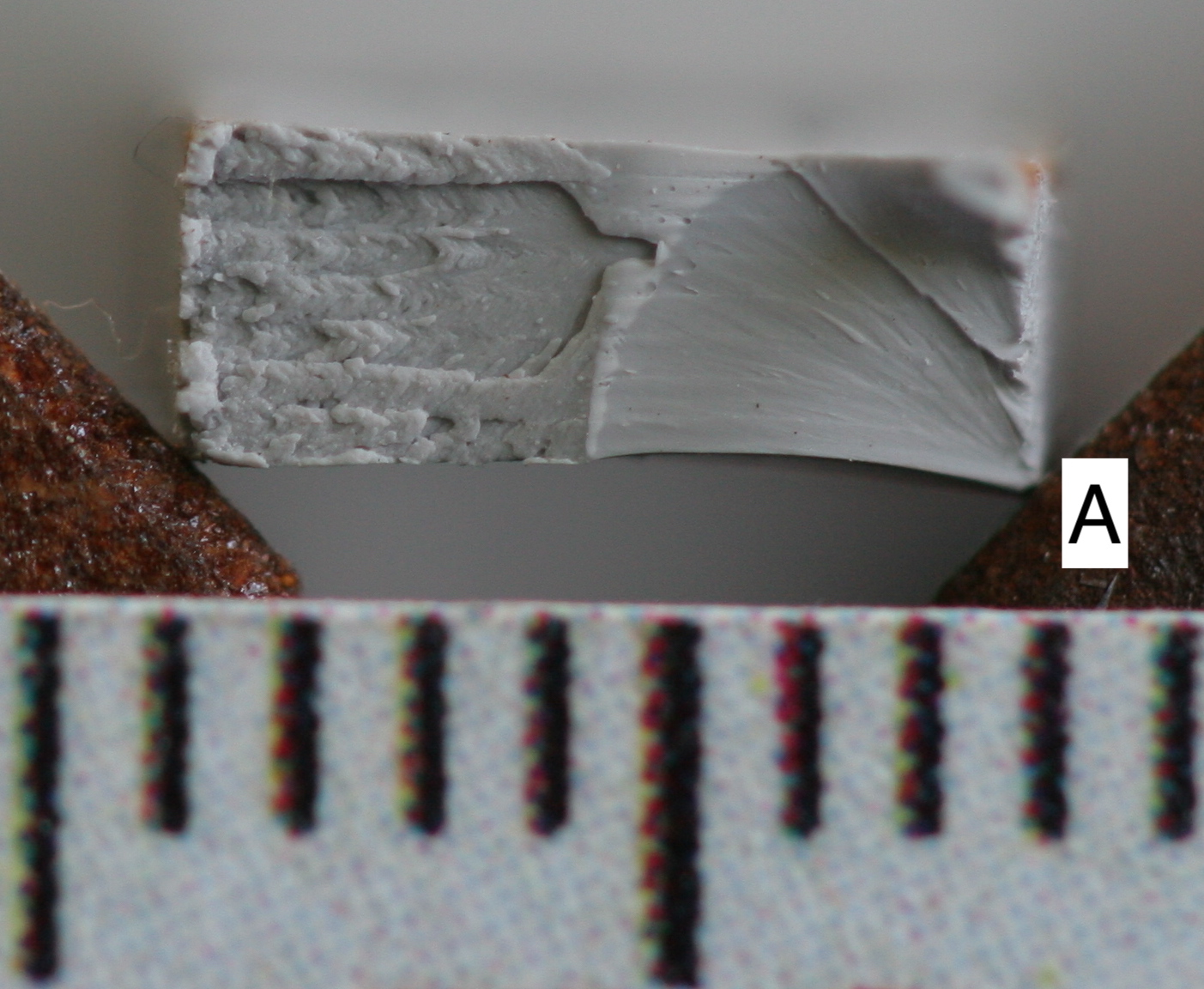

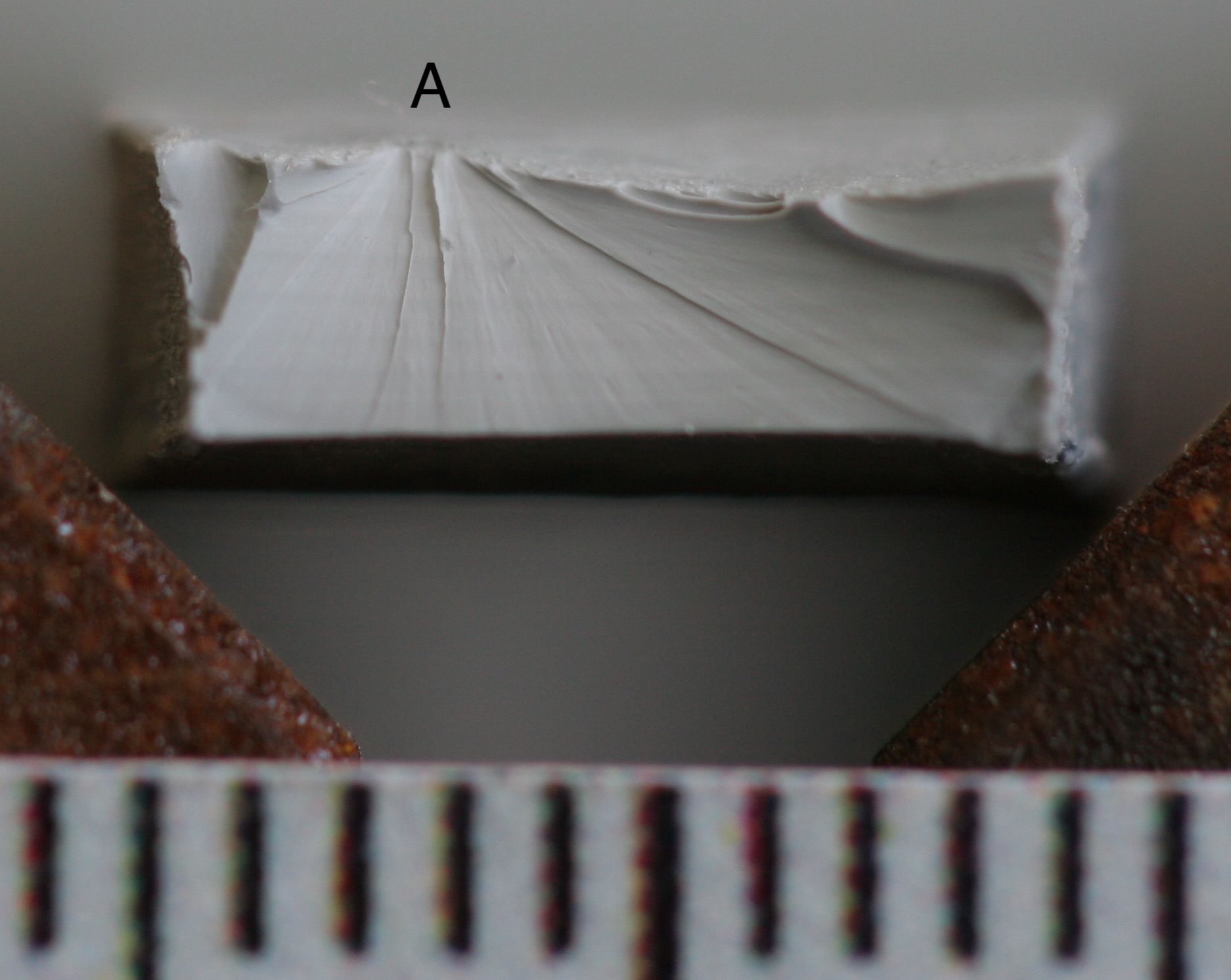

破断面SEM写真 番号1 放射状模様が観察される。 AおよびBの部分が起点である。 倍率 10 画素数 [1709,1616]	破断面SEM写真 番号2 放射状模様が観察される。 Aの部分が起点である。 倍率 10 画素数 [1874,1492]	破断面SEM写真 番号3 放射状模様が観察される。 Aの部分が起点である。 倍率 10 画素数 [1403,1152]
関連資料

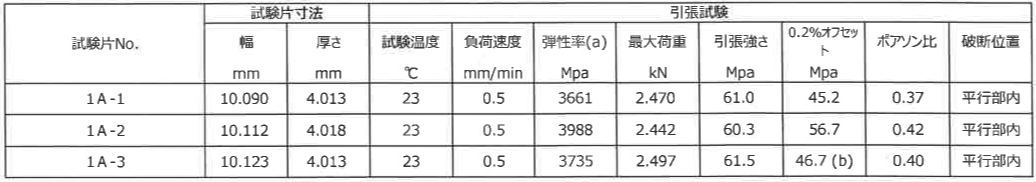

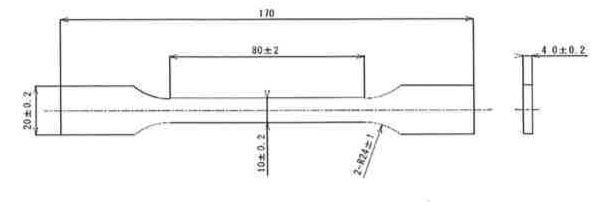

関連資料 番号1 試験結果	関連資料 番号2 試験片形状
