IDDatasheet::00100 (Last update:2019-08-01 23:54:48)
タイトルAlloy718のΔK漸増き裂進展試験
言語ja作成者蓮沼将太(青山学院大学)
材料Inconel 718破壊機構疲労破壊/延性破壊
実機/実験実験環境室温大気中
破面生成の概要
R = 0.1, ΔK=25MPam^0.5一定で予き裂を導入後,ΔK漸増試験を行った.ΔP一定で試験を行うことで,き裂進展とともにΔKを漸増させている.試験開始時のΔKは25MPam^0.5である.応力比は0.1である.写真の上から下に向かってき裂は進展している.
観察者のコメント
10000倍のSEM写真ではストライエーションが観察できる.ストライエーション間隔はき裂進展速度とほぼ一致している.急速破断直前の破面や急速破断の破面では,介在物の割れが多数確認できる.なお,納入材に対して991 Kで8時間保持した後,894 Kで再保持する二段時効処理を施している.

外観写真

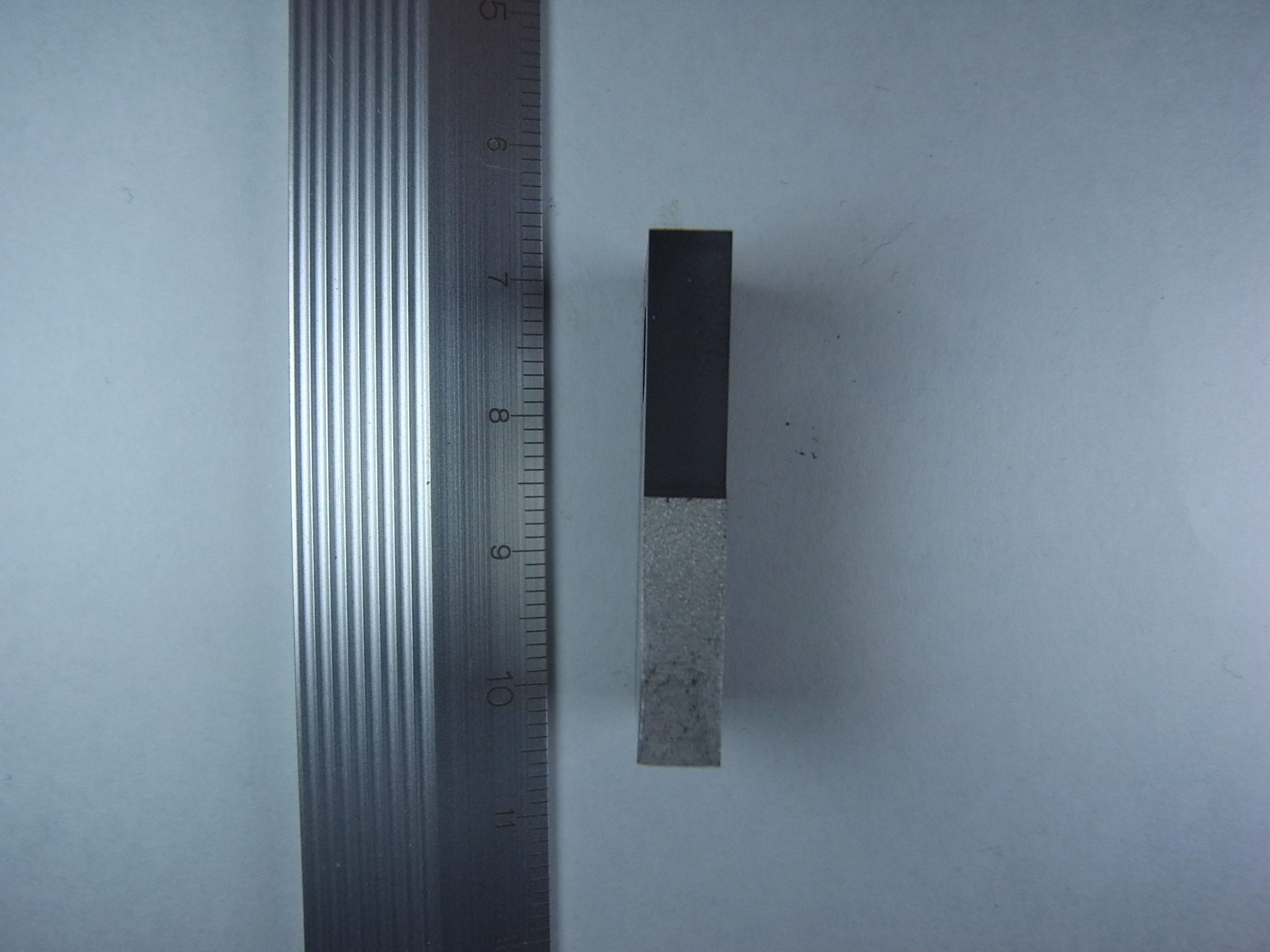

外観写真 番号1

破断面SEM写真

破断面SEM写真 番号1
ノッチ先端(ΔK=25MPam^0.5, da/dN=2.073×10^-8m/cycle)
倍率 250
画素数 [1024,768]
破断面SEM写真 番号2
ノッチ先端(ΔK=25MPam^0.5, da/dN=2.073×10^-8m/cycle)
倍率 500
画素数 [1024,768]
破断面SEM写真 番号3
ノッチ先端(ΔK=25MPam^0.5, da/dN=2.073×10^-8m/cycle)
倍率 1000
画素数 [1024,768]
破断面SEM写真 番号4
ノッチ先端(ΔK=25MPam^0.5, da/dN=2.073×10^-8m/cycle)
倍率 2500
画素数 [1024,768]
破断面SEM写真 番号5
ノッチ先端(ΔK=25MPam^0.5, da/dN=2.073×10^-8m/cycle)
倍率 2500
画素数 [1024,768]
破断面SEM写真 番号6
ノッチ先端(ΔK=25MPam^0.5, da/dN=2.073×10^-8m/cycle)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号7
ノッチ先端(ΔK=25MPam^0.5, da/dN=2.073×10^-8m/cycle)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号8
ノッチ先端(ΔK=25MPam^0.5, da/dN=2.073×10^-8m/cycle)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号9
ノッチ先端(ΔK=25MPam^0.5, da/dN=2.073×10^-8m/cycle)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号10
ノッチ先端(ΔK=25MPam^0.5, da/dN=2.073×10^-8m/cycle)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号11
ノッチ先端(ΔK=25MPam^0.5, da/dN=2.073×10^-8m/cycle)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号12
ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=9.16×10^-8m/cycle)
倍率 250
画素数 [1024,768]
破断面SEM写真 番号13
ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=9.16×10^-8m/cycle)
倍率 500
画素数 [1024,768]
破断面SEM写真 番号14
ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=9.16×10^-8m/cycle)
倍率 1000
画素数 [1024,768]
破断面SEM写真 番号15
ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=9.16×10^-8m/cycle)
倍率 2500
画素数 [1024,768]
破断面SEM写真 番号16
ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=9.16×10^-8m/cycle)
倍率 2500
画素数 [1024,768]
破断面SEM写真 番号17
ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=9.16×10^-8m/cycle)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号18
ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=9.16×10^-8m/cycle)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号19
ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=9.16×10^-8m/cycle)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号20
ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=9.16×10^-8m/cycle)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号21
ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=9.16×10^-8m/cycle)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号22
ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=9.16×10^-8m/cycle)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号23
ノッチ先端から4mm(ΔK=31.0MPam^0.5, da/dN=2.26×10^-7m/cycle)
倍率 250
画素数 [1024,768]
破断面SEM写真 番号24
ノッチ先端から4mm(ΔK=31.0MPam^0.5, da/dN=2.26×10^-7m/cycle)
倍率 500
画素数 [1024,768]
破断面SEM写真 番号25
ノッチ先端から4mm(ΔK=31.0MPam^0.5, da/dN=2.26×10^-7m/cycle)
倍率 1000
画素数 [1024,768]
破断面SEM写真 番号26
ノッチ先端から4mm(ΔK=31.0MPam^0.5, da/dN=2.26×10^-7m/cycle)
倍率 2500
画素数 [1024,768]
破断面SEM写真 番号27
ノッチ先端から4mm(ΔK=31.0MPam^0.5, da/dN=2.26×10^-7m/cycle)
倍率 2500
画素数 [1024,768]
破断面SEM写真 番号28
ノッチ先端から4mm(ΔK=31.0MPam^0.5, da/dN=2.26×10^-7m/cycle)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号29
ノッチ先端から4mm(ΔK=31.0MPam^0.5, da/dN=2.26×10^-7m/cycle)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号30
ノッチ先端から4mm(ΔK=31.0MPam^0.5, da/dN=2.26×10^-7m/cycle)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号31
ノッチ先端から4mm(ΔK=31.0MPam^0.5, da/dN=2.26×10^-7m/cycle)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号32
ノッチ先端から4mm(ΔK=31.0MPam^0.5, da/dN=2.26×10^-7m/cycle)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号33
ノッチ先端から4mm(ΔK=31.0MPam^0.5, da/dN=2.26×10^-7m/cycle)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号34
ノッチ先端から6mm(ΔK=40.1MPam^0.5, da/dN=3.64×10^-7m/cycle)
倍率 250
画素数 [1024,768]
破断面SEM写真 番号35
ノッチ先端から6mm(ΔK=40.1MPam^0.5, da/dN=3.64×10^-7m/cycle)
倍率 500
画素数 [1024,768]
破断面SEM写真 番号36
ノッチ先端から6mm(ΔK=40.1MPam^0.5, da/dN=3.64×10^-7m/cycle)
倍率 1000
画素数 [1024,768]
破断面SEM写真 番号37
ノッチ先端から6mm(ΔK=40.1MPam^0.5, da/dN=3.64×10^-7m/cycle)
倍率 2500
画素数 [1024,768]
破断面SEM写真 番号38
ノッチ先端から6mm(ΔK=40.1MPam^0.5, da/dN=3.64×10^-7m/cycle)
倍率 2500
画素数 [1024,768]
破断面SEM写真 番号39
ノッチ先端から6mm(ΔK=40.1MPam^0.5, da/dN=3.64×10^-7m/cycle)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号40
ノッチ先端から6mm(ΔK=40.1MPam^0.5, da/dN=3.64×10^-7m/cycle)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号41
ノッチ先端から6mm(ΔK=40.1MPam^0.5, da/dN=3.64×10^-7m/cycle)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号42
ノッチ先端から6mm(ΔK=40.1MPam^0.5, da/dN=3.64×10^-7m/cycle)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号43
ノッチ先端から6mm(ΔK=40.1MPam^0.5, da/dN=3.64×10^-7m/cycle)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号44
ノッチ先端から6mm(ΔK=40.1MPam^0.5, da/dN=3.64×10^-7m/cycle)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号45
ノッチ先端から8mm(ΔK=57.784MPam^0.5, da/dN=1.56×10^-6m/cycle)
倍率 250
画素数 [1024,768]
破断面SEM写真 番号46
ノッチ先端から8mm(ΔK=57.784MPam^0.5, da/dN=1.56×10^-6m/cycle)
倍率 500
画素数 [1024,768]
破断面SEM写真 番号47
ノッチ先端から8mm(ΔK=57.784MPam^0.5, da/dN=1.56×10^-6m/cycle)
倍率 1000
画素数 [1024,768]
破断面SEM写真 番号48
ノッチ先端から8mm(ΔK=57.784MPam^0.5, da/dN=1.56×10^-6m/cycle)
倍率 2500
画素数 [1024,768]
破断面SEM写真 番号49
ノッチ先端から8mm(ΔK=57.784MPam^0.5, da/dN=1.56×10^-6m/cycle)
倍率 2500
画素数 [1024,768]
破断面SEM写真 番号50
ノッチ先端から8mm(ΔK=57.784MPam^0.5, da/dN=1.56×10^-6m/cycle)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号51
ノッチ先端から8mm(ΔK=57.784MPam^0.5, da/dN=1.56×10^-6m/cycle)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号52
ノッチ先端から8mm(ΔK=57.784MPam^0.5, da/dN=1.56×10^-6m/cycle)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号53
ノッチ先端から8mm(ΔK=57.784MPam^0.5, da/dN=1.56×10^-6m/cycle)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号54
ノッチ先端から8mm(ΔK=57.784MPam^0.5, da/dN=1.56×10^-6m/cycle)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号55
ノッチ先端から8mm(ΔK=57.784MPam^0.5, da/dN=1.56×10^-6m/cycle)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号56
ノッチ先端から10mm(急速破壊直前)
倍率 250
画素数 [1024,768]
破断面SEM写真 番号57
ノッチ先端から10mm(急速破壊直前)
倍率 500
画素数 [1024,768]
破断面SEM写真 番号58
ノッチ先端から10mm(急速破壊直前)
倍率 1000
画素数 [1024,768]
破断面SEM写真 番号59
ノッチ先端から10mm(急速破壊直前)
倍率 2500
画素数 [1024,768]
破断面SEM写真 番号60
ノッチ先端から10mm(急速破壊直前)
倍率 2500
画素数 [1024,768]
破断面SEM写真 番号61
ノッチ先端から10mm(急速破壊直前)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号62
ノッチ先端から10mm(急速破壊直前)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号63
ノッチ先端から10mm(急速破壊直前)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号64
ノッチ先端から10mm(急速破壊直前)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号65
ノッチ先端から10mm(急速破壊直前)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号66
ノッチ先端から10mm(急速破壊直前)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号67
ノッチ先端から10mm(急速破壊)
倍率 250
画素数 [1024,768]
破断面SEM写真 番号68
ノッチ先端から10mm(急速破壊)
倍率 500
画素数 [1024,768]
破断面SEM写真 番号69
ノッチ先端から10mm(急速破壊)
倍率 1000
画素数 [1024,768]
破断面SEM写真 番号70
ノッチ先端から10mm(急速破壊)
倍率 1000
画素数 [1024,768]
破断面SEM写真 番号71
ノッチ先端から10mm(急速破壊)
倍率 2500
画素数 [1024,768]
破断面SEM写真 番号72
ノッチ先端から10mm(急速破壊)
倍率 2500
画素数 [1024,768]
破断面SEM写真 番号73
ノッチ先端から10mm(急速破壊)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号74
ノッチ先端から10mm(急速破壊)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号75
ノッチ先端から10mm(急速破壊)
倍率 5000
画素数 [1024,768]
破断面SEM写真 番号76
ノッチ先端から10mm(急速破壊)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号77
ノッチ先端から10mm(急速破壊)
倍率 10000
画素数 [1024,768]
破断面SEM写真 番号78
ノッチ先端から10mm(急速破壊)
倍率 10000
画素数 [1024,768]

関連資料

関連資料 番号1
ミルシート
関連資料 番号2

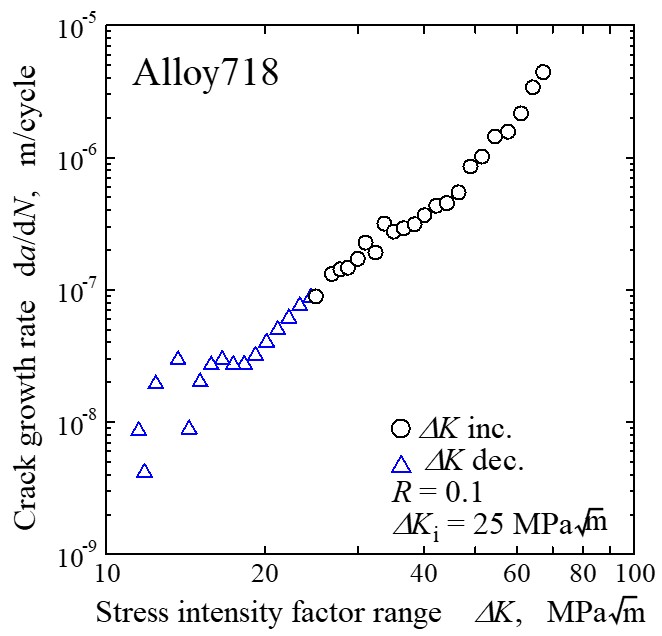

き裂進展速度
