概要 |
| ID | Datasheet::00101 (Last update:2019-08-01 23:55:04) |
| タイトル | Alloy718のΔK漸減き裂進展試験 |
| 言語 | ja | 作成者 | 蓮沼将太(青山学院大学) |
| 材料 | Inconel 718 | 破壊機構 | 疲労破壊／延性破壊 |
| 実機／実験 | 実験 | 環境 | 室温大気中 |
| 破面生成の概要 |
| R = 0.1, ΔK=25MPam^0.5一定で予き裂を導入後，ΔK漸減試験を行った．試験開始時のΔKは25MPam^0.5である．応力比は0.1である．写真の上から下に向かってき裂は進展している． |
| 観察者のコメント |
| 10000倍のSEM写真ではストライエーションが観察できる．ストライエーション間隔はき裂進展速度とほぼ一致している．なお，納入材に対して991 Kで8時間保持した後，894 Kで再保持する二段時効処理を施している． |
外観写真 |

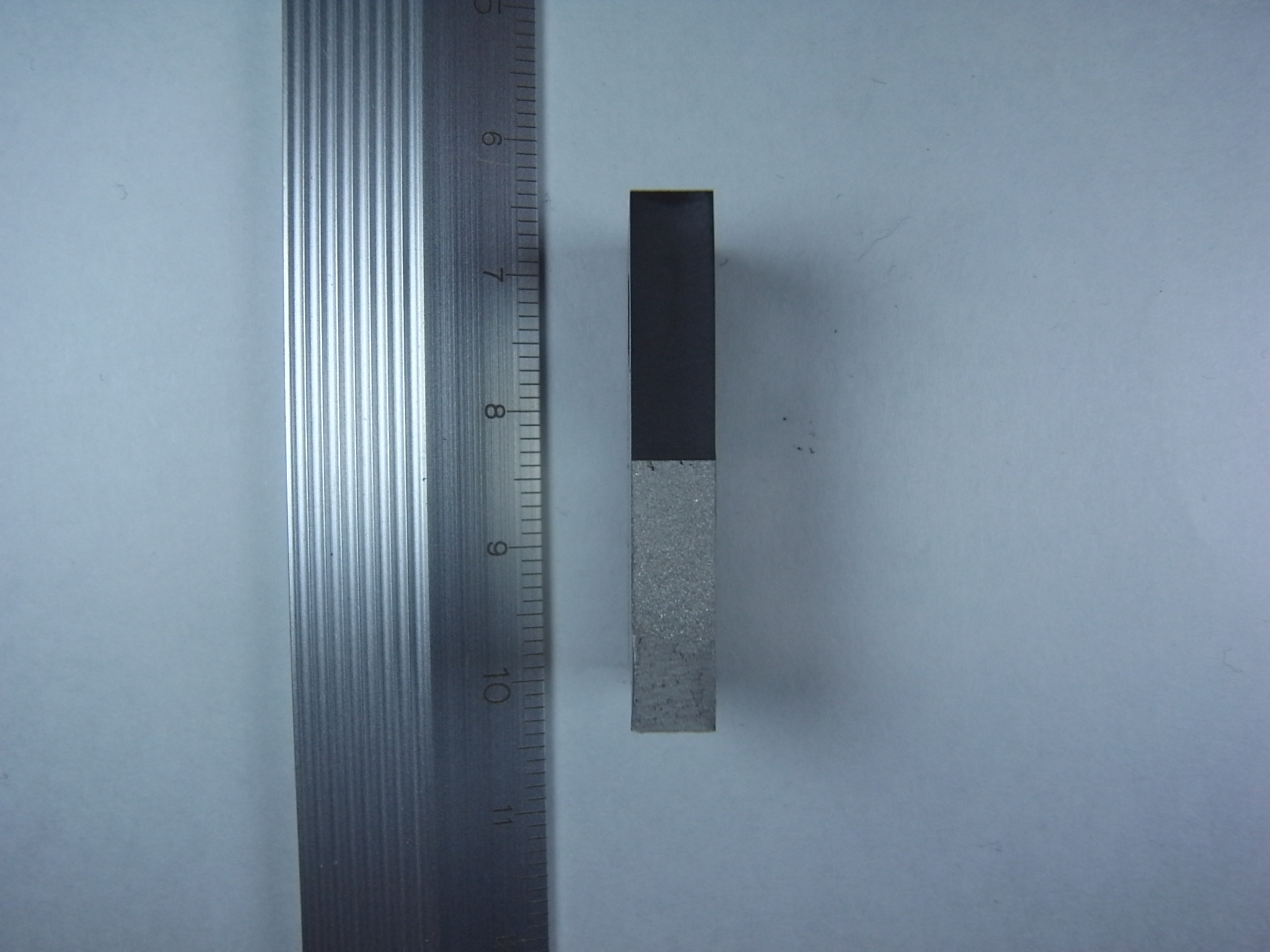

| 外観写真 番号1 |  | | マクロ写真
|
| | | |
破断面SEM写真 |
| 破断面SEM写真 番号1 |  | | ノッチ先端(ΔK=25MPam^0.5, da/dN=1.88×10^-8m/cycle) | | 倍率 | 500
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号2 |  | | ノッチ先端(ΔK=25MPam^0.5, da/dN=1.88×10^-8m/cycle) | | 倍率 | 1000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号3 |  | | ノッチ先端(ΔK=25MPam^0.5, da/dN=1.88×10^-8m/cycle) | | 倍率 | 2500
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号4 |  | | ノッチ先端(ΔK=25MPam^0.5, da/dN=1.88×10^-8m/cycle) | | 倍率 | 2500
| | 画素数 | [1024,768] |
|
| 破断面SEM写真 番号5 |  | | ノッチ先端(ΔK=25MPam^0.5, da/dN=1.88×10^-8m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号6 |  | | ノッチ先端(ΔK=25MPam^0.5, da/dN=1.88×10^-8m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号7 |  | | ノッチ先端(ΔK=25MPam^0.5, da/dN=1.88×10^-8m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号8 |  | | ノッチ先端(ΔK=25MPam^0.5, da/dN=1.88×10^-8m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
|
| 破断面SEM写真 番号9 |  | | ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=1.00×10^-7m/cycle) | | 倍率 | 250
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号10 |  | | ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=1.00×10^-7m/cycle) | | 倍率 | 500
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号11 |  | | ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=1.00×10^-7m/cycle) | | 倍率 | 1000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号12 |  | | ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=1.00×10^-7m/cycle) | | 倍率 | 2500
| | 画素数 | [1024,768] |
|
| 破断面SEM写真 番号13 |  | | ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=1.00×10^-7m/cycle) | | 倍率 | 2500
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号14 |  | | ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=1.00×10^-7m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号15 |  | | ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=1.00×10^-7m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号16 |  | | ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=1.00×10^-7m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
|
| 破断面SEM写真 番号17 |  | | ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=1.00×10^-7m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号18 |  | | ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=1.00×10^-7m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号19 |  | | ノッチ先端から2mm(ΔK=25MPam^0.5, da/dN=1.00×10^-7m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号20 |  | | ノッチ先端から4mm(ΔK=22.2MPam^0.5, da/dN=6.10×10^-8m/cycle) | | 倍率 | 250
| | 画素数 | [1024,768] |
|
| 破断面SEM写真 番号21 |  | | ノッチ先端から4mm(ΔK=22.2MPam^0.5, da/dN=6.10×10^-8m/cycle) | | 倍率 | 500
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号22 |  | | ノッチ先端から4mm(ΔK=22.2MPam^0.5, da/dN=6.10×10^-8m/cycle) | | 倍率 | 1000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号23 |  | | ノッチ先端から4mm(ΔK=22.2MPam^0.5, da/dN=6.10×10^-8m/cycle) | | 倍率 | 2500
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号24 |  | | ノッチ先端から4mm(ΔK=22.2MPam^0.5, da/dN=6.10×10^-8m/cycle) | | 倍率 | 2500
| | 画素数 | [1024,768] |
|
| 破断面SEM写真 番号25 |  | | ノッチ先端から4mm(ΔK=22.2MPam^0.5, da/dN=6.10×10^-8m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号26 |  | | ノッチ先端から4mm(ΔK=22.2MPam^0.5, da/dN=6.10×10^-8m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号27 |  | | ノッチ先端から4mm(ΔK=22.2MPam^0.5, da/dN=6.10×10^-8m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号28 |  | | ノッチ先端から4mm(ΔK=22.2MPam^0.5, da/dN=6.10×10^-8m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
|
| 破断面SEM写真 番号29 |  | | ノッチ先端から4mm(ΔK=22.2MPam^0.5, da/dN=6.10×10^-8m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号30 |  | | ノッチ先端から4mm(ΔK=22.2MPam^0.5, da/dN=6.10×10^-8m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号31 |  | | ノッチ先端から6mm(ΔK=18.7MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 250
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号32 |  | | ノッチ先端から6mm(ΔK=18.7MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 500
| | 画素数 | [1024,768] |
|
| 破断面SEM写真 番号33 |  | | ノッチ先端から6mm(ΔK=18.7MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 1000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号34 |  | | ノッチ先端から6mm(ΔK=18.7MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 2500
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号35 |  | | ノッチ先端から6mm(ΔK=18.7MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 2500
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号36 |  | | ノッチ先端から6mm(ΔK=18.7MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
|
| 破断面SEM写真 番号37 |  | | ノッチ先端から6mm(ΔK=18.7MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号38 |  | | ノッチ先端から6mm(ΔK=18.7MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号39 |  | | ノッチ先端から6mm(ΔK=18.7MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号40 |  | | ノッチ先端から8mm(ΔK=16.2MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 250
| | 画素数 | [1024,768] |
|
| 破断面SEM写真 番号41 |  | | ノッチ先端から8mm(ΔK=16.2MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 500
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号42 |  | | ノッチ先端から8mm(ΔK=16.2MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 1000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号43 |  | | ノッチ先端から8mm(ΔK=16.2MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 2500
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号44 |  | | ノッチ先端から8mm(ΔK=16.2MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 2500
| | 画素数 | [1024,768] |
|
| 破断面SEM写真 番号45 |  | | ノッチ先端から8mm(ΔK=16.2MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 2500
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号46 |  | | ノッチ先端から8mm(ΔK=16.2MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号47 |  | | ノッチ先端から8mm(ΔK=16.2MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号48 |  | | ノッチ先端から8mm(ΔK=16.2MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
|
| 破断面SEM写真 番号49 |  | | ノッチ先端から8mm(ΔK=16.2MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号50 |  | | ノッチ先端から8mm(ΔK=16.2MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号51 |  | | ノッチ先端から8mm(ΔK=16.2MPam^0.5, da/dN=2.96×10^-8m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号52 |  | | ノッチ先端から10mm(ΔK=13.67MPam^0.5, da/dN=2.95×10^-8m/cycle) | | 倍率 | 250
| | 画素数 | [1024,768] |
|
| 破断面SEM写真 番号53 |  | | ノッチ先端から10mm(ΔK=13.67MPam^0.5, da/dN=2.95×10^-8m/cycle) | | 倍率 | 500
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号54 |  | | ノッチ先端から10mm(ΔK=13.67MPam^0.5, da/dN=2.95×10^-8m/cycle) | | 倍率 | 1000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号55 |  | | ノッチ先端から10mm(ΔK=13.67MPam^0.5, da/dN=2.95×10^-8m/cycle) | | 倍率 | 2500
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号56 |  | | ノッチ先端から10mm(ΔK=13.67MPam^0.5, da/dN=2.95×10^-8m/cycle) | | 倍率 | 2500
| | 画素数 | [1024,768] |
|
| 破断面SEM写真 番号57 |  | | ノッチ先端から10mm(ΔK=13.67MPam^0.5, da/dN=2.95×10^-8m/cycle) | | 倍率 | 2500
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号58 |  | | ノッチ先端から10mm(ΔK=13.67MPam^0.5, da/dN=2.95×10^-8m/cycle) | | 倍率 | 2500
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号59 |  | | ノッチ先端から10mm(ΔK=13.67MPam^0.5, da/dN=2.95×10^-8m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号60 |  | | ノッチ先端から10mm(ΔK=13.67MPam^0.5, da/dN=2.95×10^-8m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
|
| 破断面SEM写真 番号61 |  | | ノッチ先端から10mm(ΔK=13.67MPam^0.5, da/dN=2.95×10^-8m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号62 |  | | ノッチ先端から10mm(ΔK=13.67MPam^0.5, da/dN=2.95×10^-8m/cycle) | | 倍率 | 5000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号63 |  | | ノッチ先端から10mm(ΔK=13.67MPam^0.5, da/dN=2.95×10^-8m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号64 |  | | ノッチ先端から10mm(ΔK=13.67MPam^0.5, da/dN=2.95×10^-8m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
|
| 破断面SEM写真 番号65 |  | | ノッチ先端から10mm(ΔK=13.67MPam^0.5, da/dN=2.95×10^-8m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号66 |  | | ノッチ先端から10mm(ΔK=13.67MPam^0.5, da/dN=2.95×10^-8m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
| | 破断面SEM写真 番号67 |  | | ノッチ先端から10mm(ΔK=13.67MPam^0.5, da/dN=2.95×10^-8m/cycle) | | 倍率 | 10000
| | 画素数 | [1024,768] |
| |
関連資料 |
| 関連資料 番号1 |  | | ミルシート
|

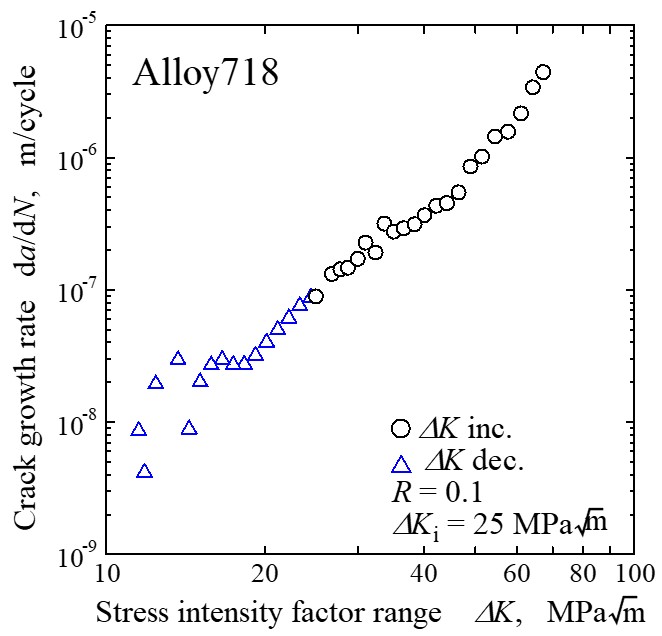

| | 関連資料 番号2 |  | | き裂進展速度
|
| | |
