概要

IDDatasheet::00200 (Last update:2019-08-02 22:30:31)
タイトルS45C鋼 平板曲げ疲労試験
言語ja作成者長島伸夫(NIMS)
材料S45C破壊機構疲労破壊/延性破壊/脆性破壊
実機/実験実験環境室温、大気中、繰り返し曲げ応力(300MPa)、応力比はR=-1で平板曲げの疲労試験を行なった。破壊した時の繰り返し数はNf=1.35x105であった。
破面生成の概要
疲労起点部、疲労進展部、最終破断部はディンプル模様の延性破壊、一部、最終破断しなかった試験片を液体窒素冷却して破断(脆性破壊)
観察者のコメント
材料のS45C鋼は圧延ままの受け入れ材であり、表面の研磨も行なっていない。
起点からストライエーションまでの距離 2.98mm

外観写真

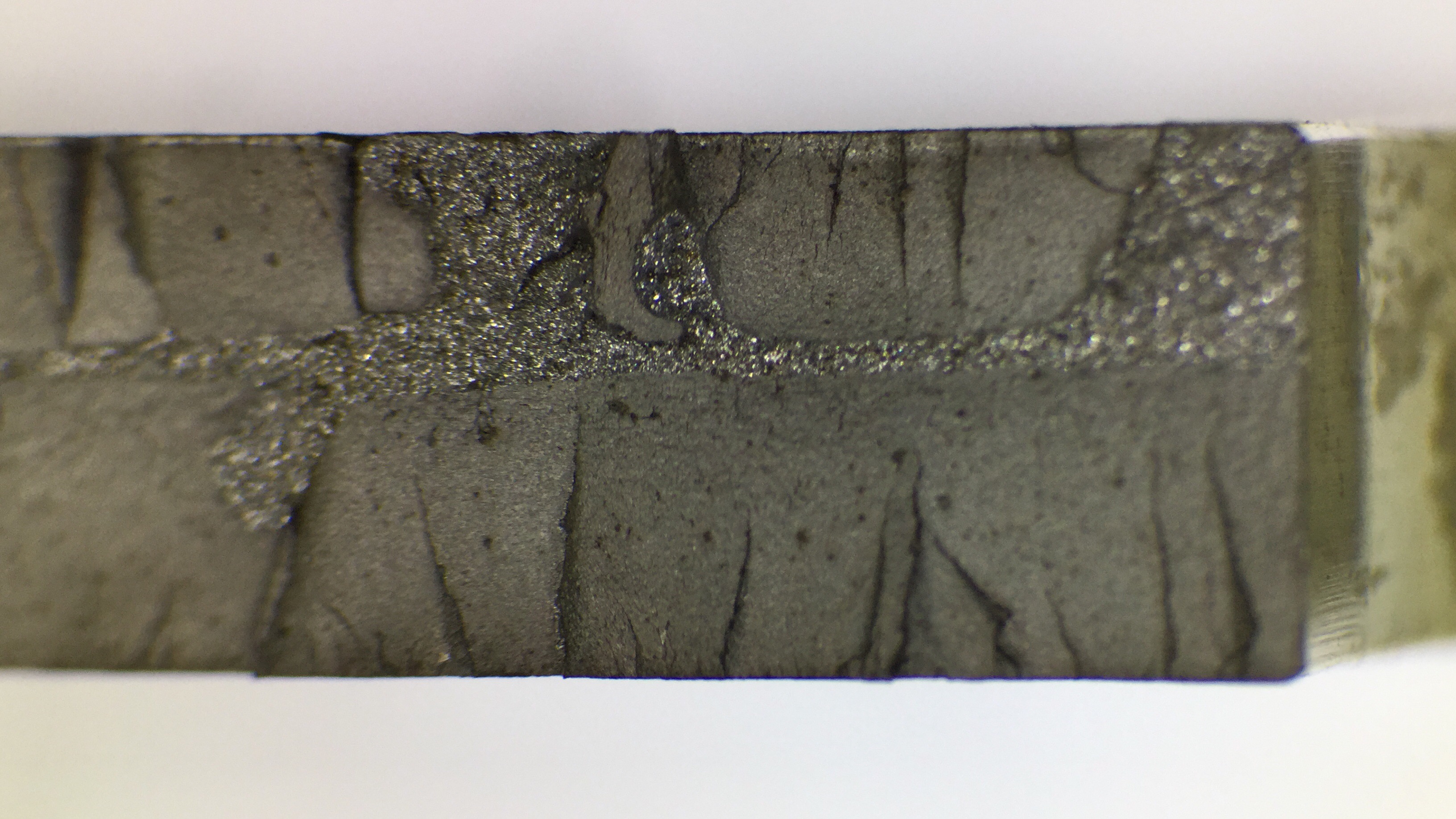

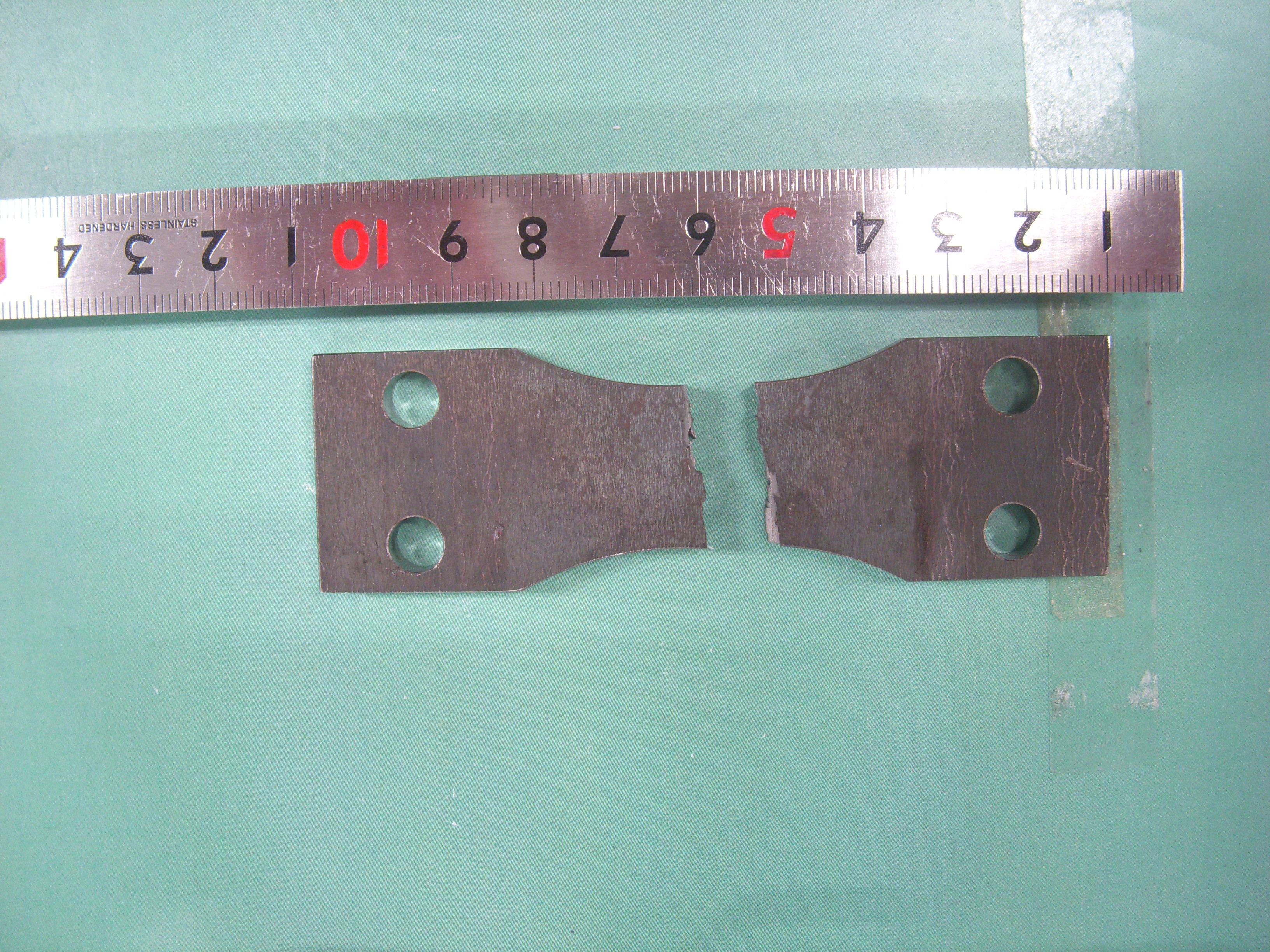

外観写真 番号1

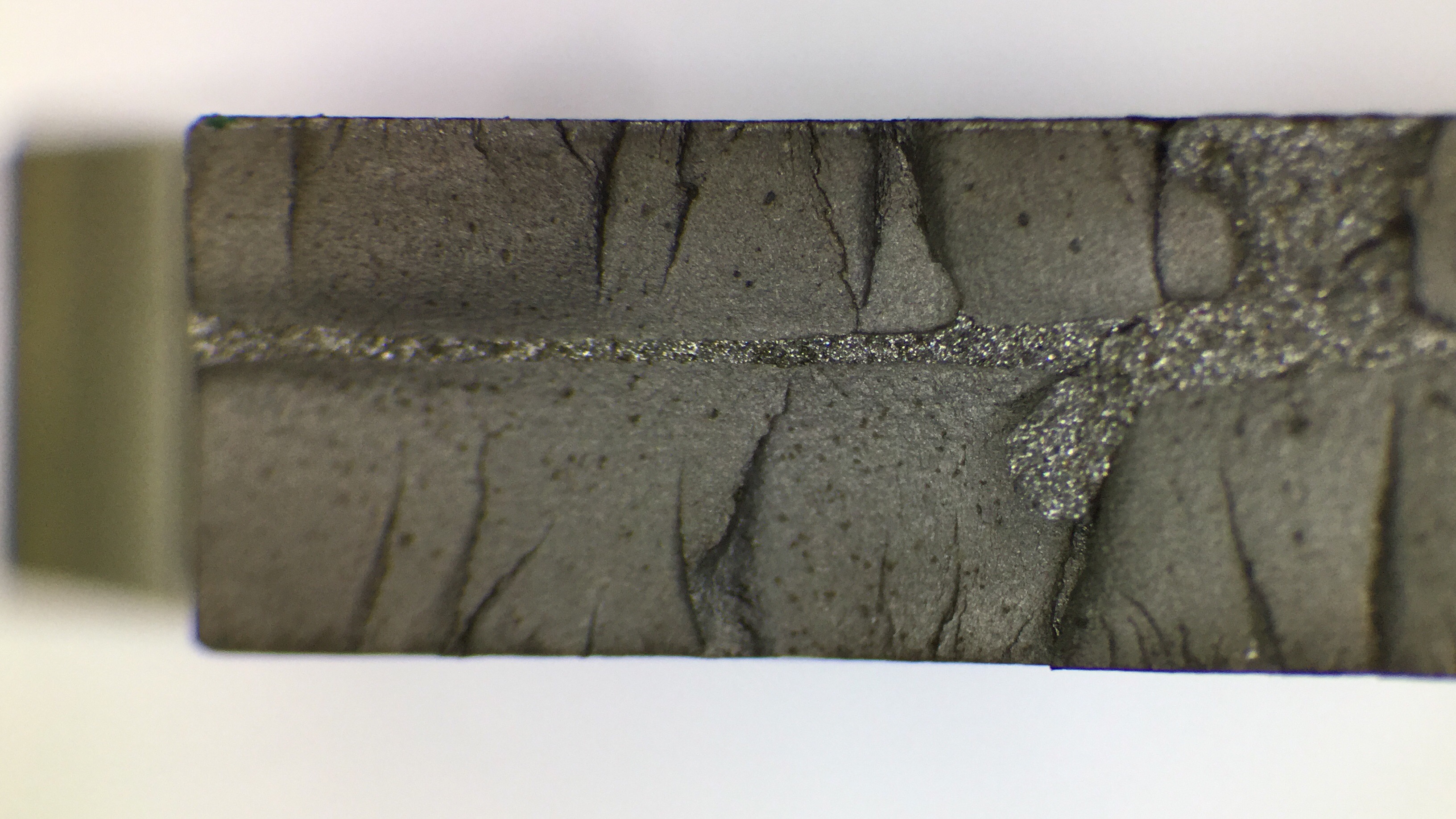

破断面の外観

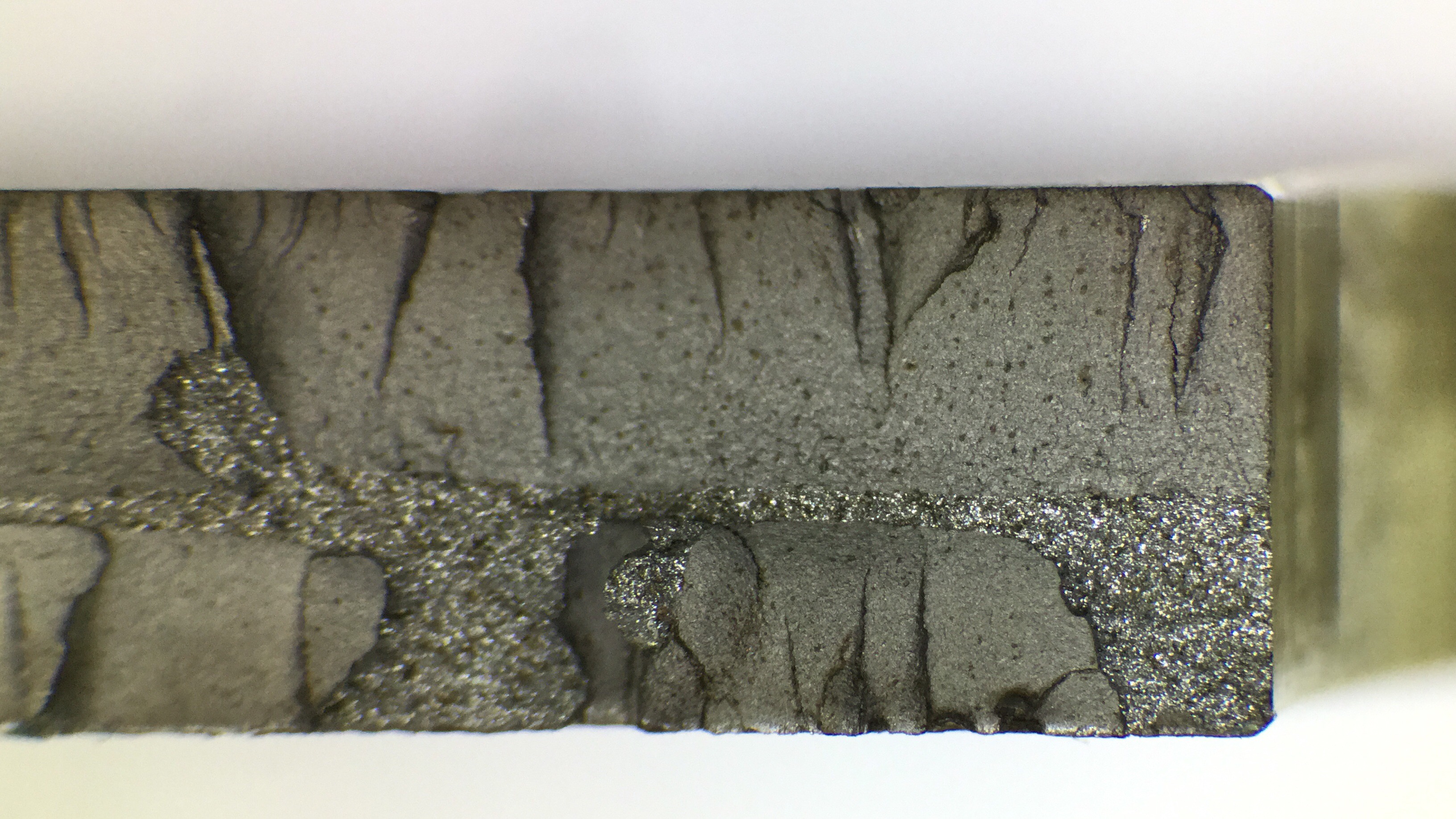

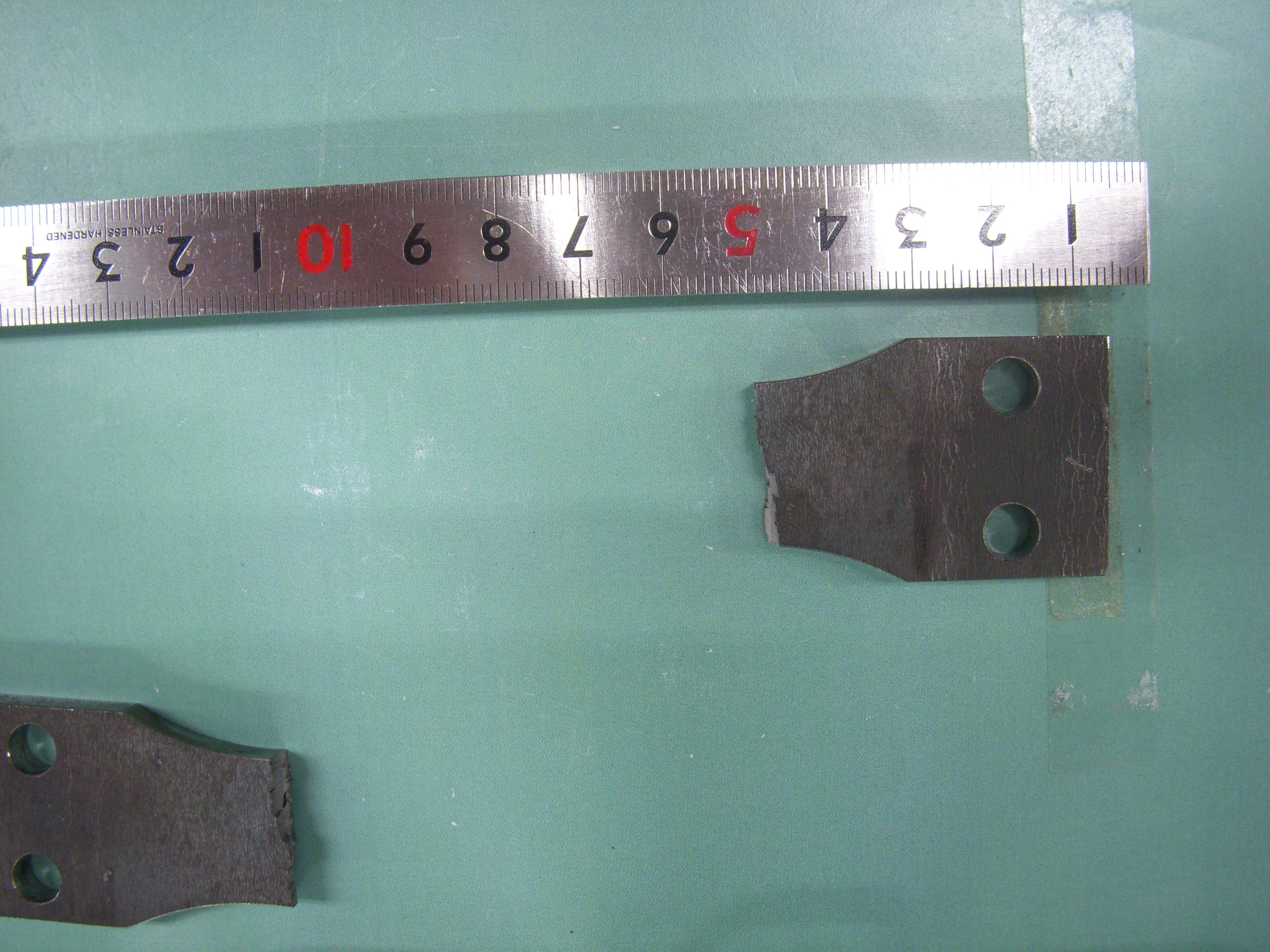

外観写真 番号2
破断面の外観

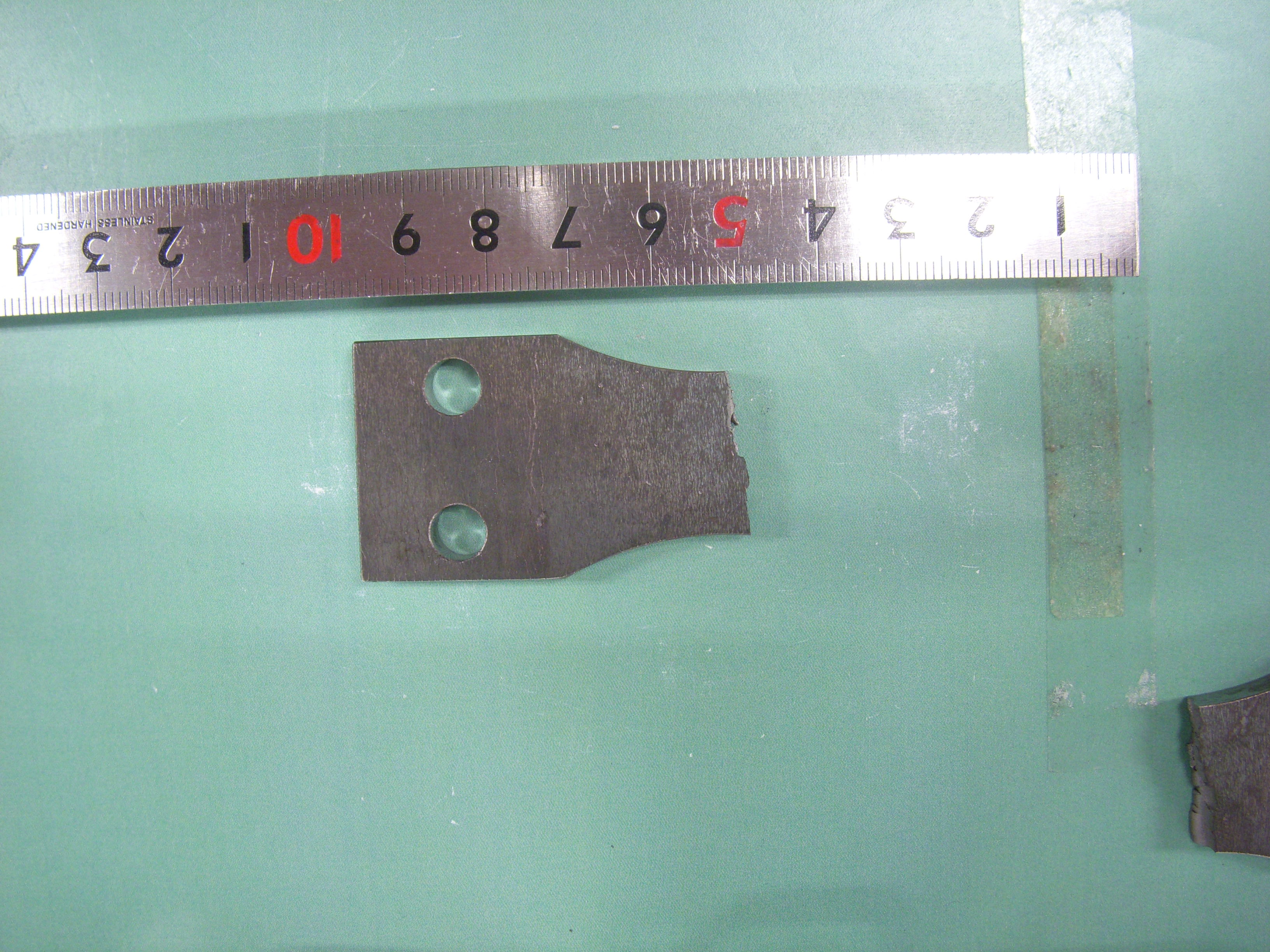

外観写真 番号3
破断面の外観
外観写真 番号4
破面

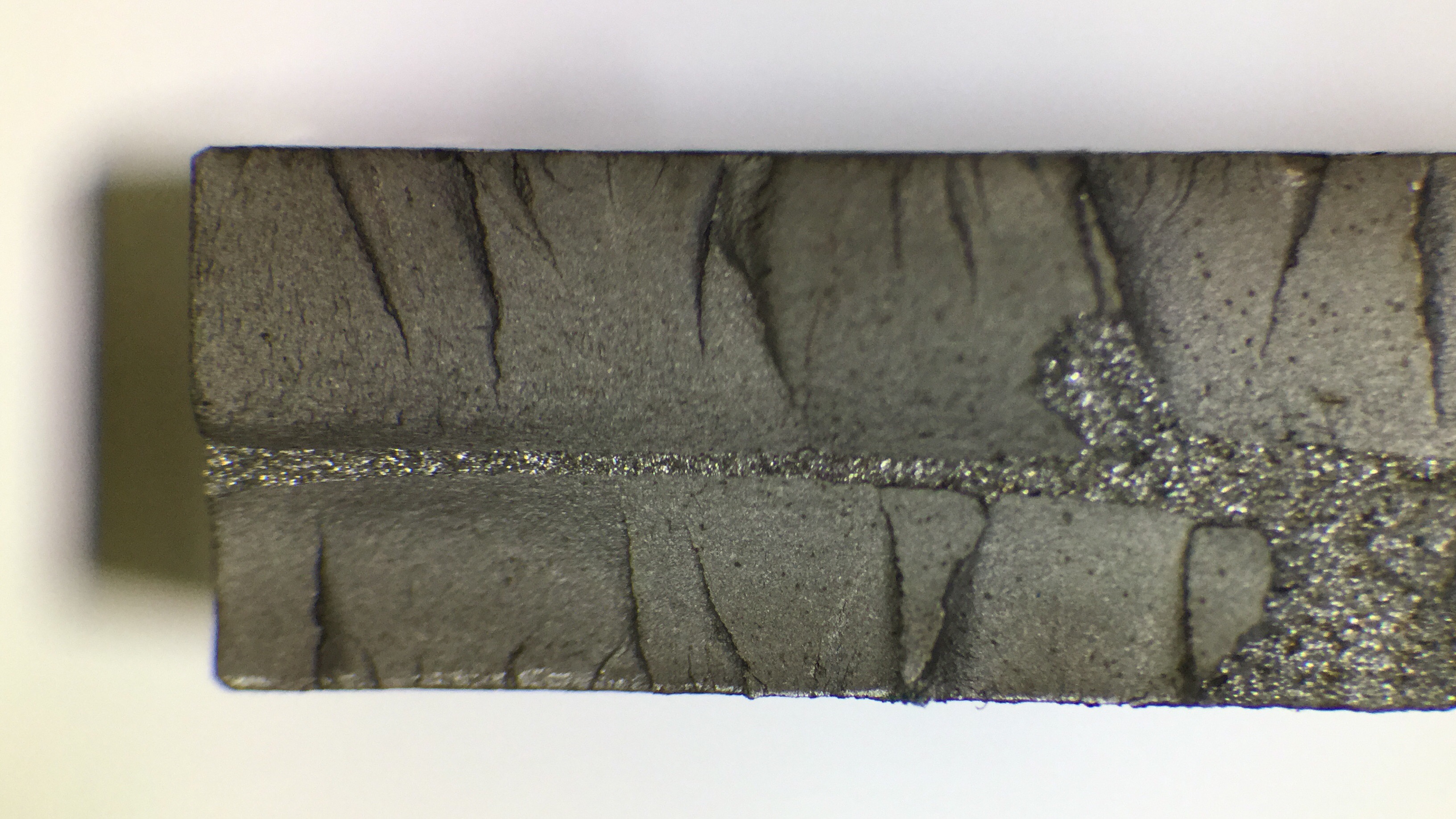

外観写真 番号5
破面
外観写真 番号6
破面
外観写真 番号7
破面

破断面SEM写真

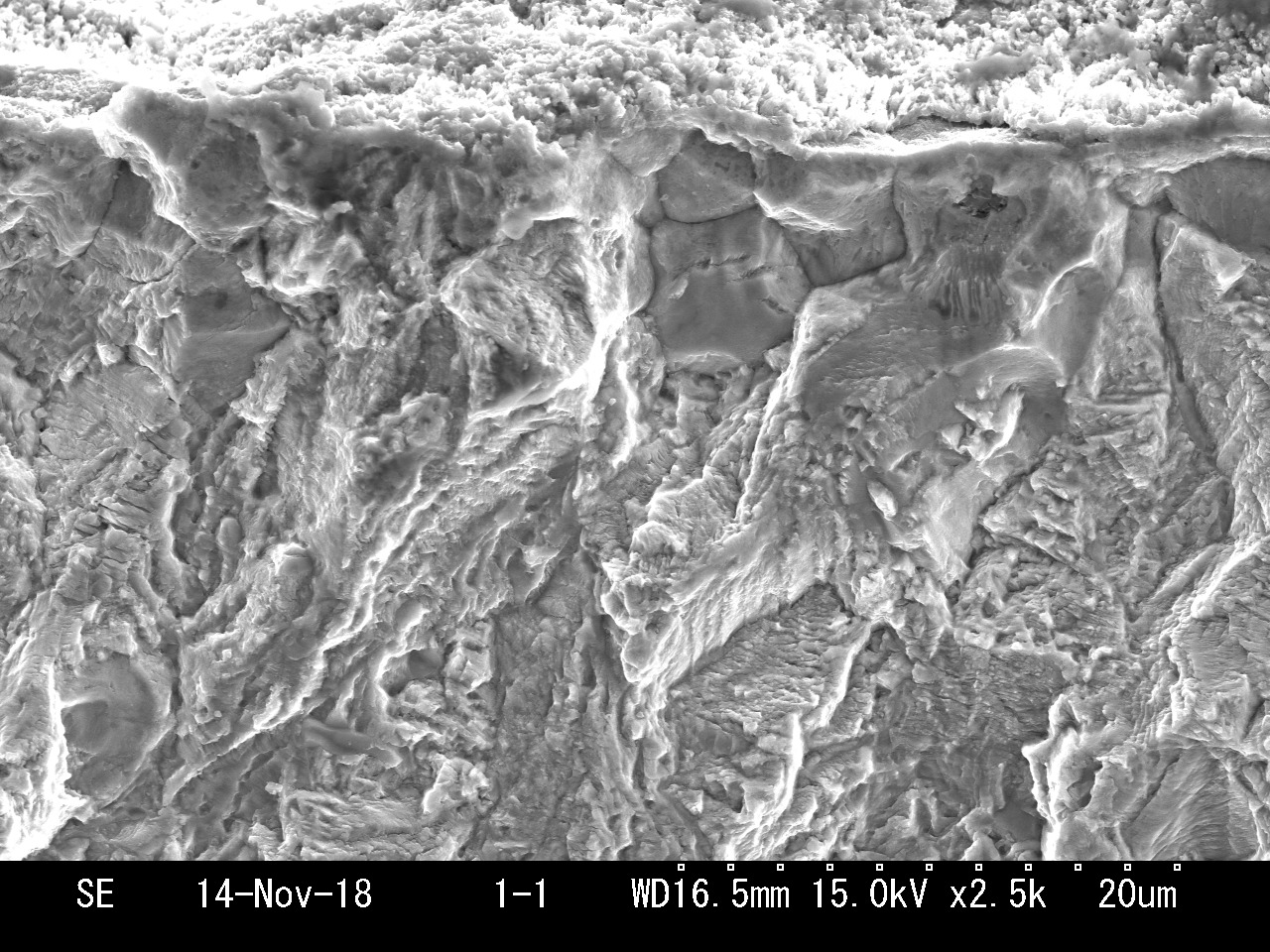

破断面SEM写真 番号1
X=34.43, Y=15.28、起点部
倍率 2500
画素数 [1280,960]

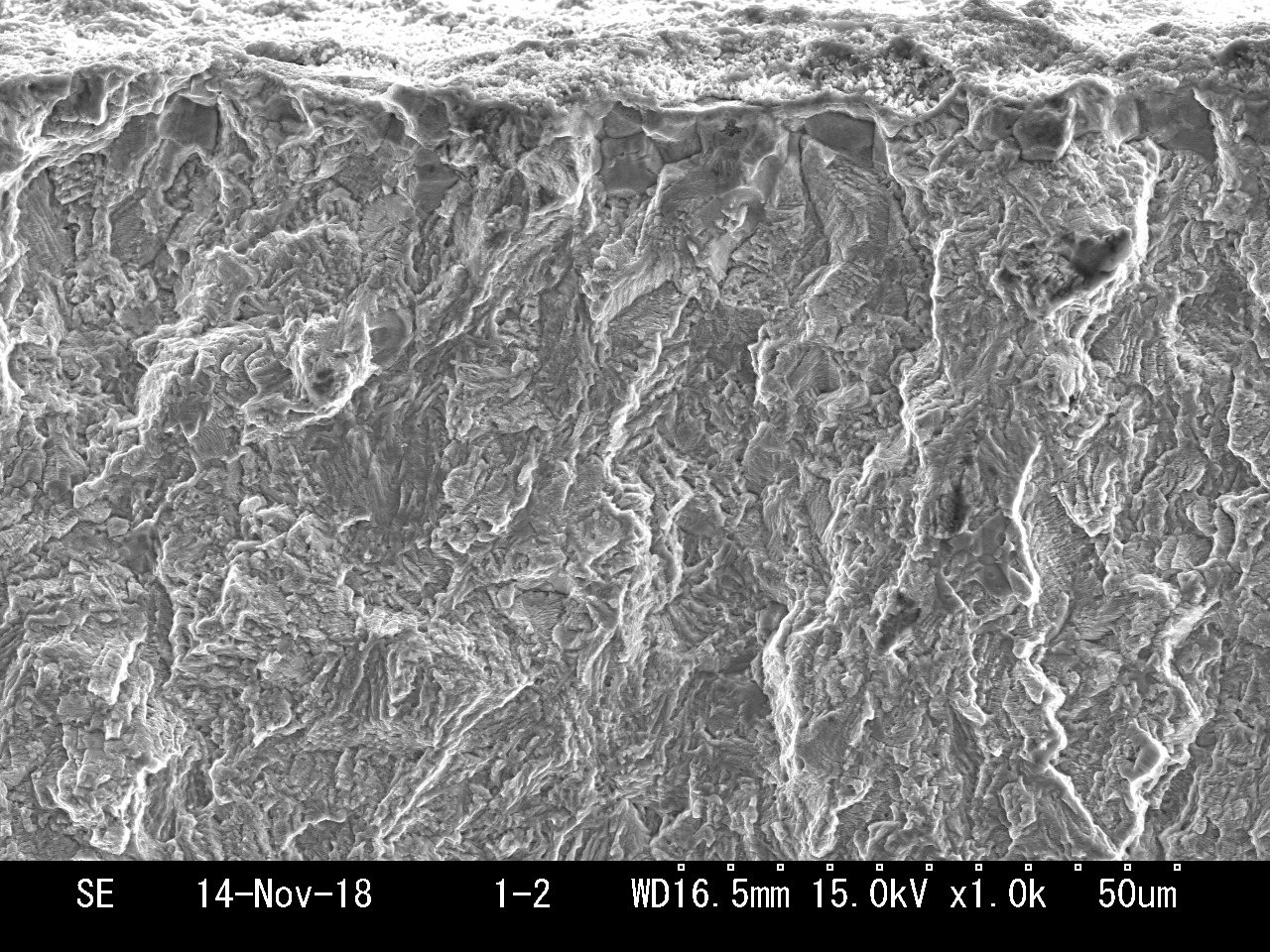

破断面SEM写真 番号2
X=34.43, Y=15.28、起点部
倍率 1000
画素数 [1280,960]

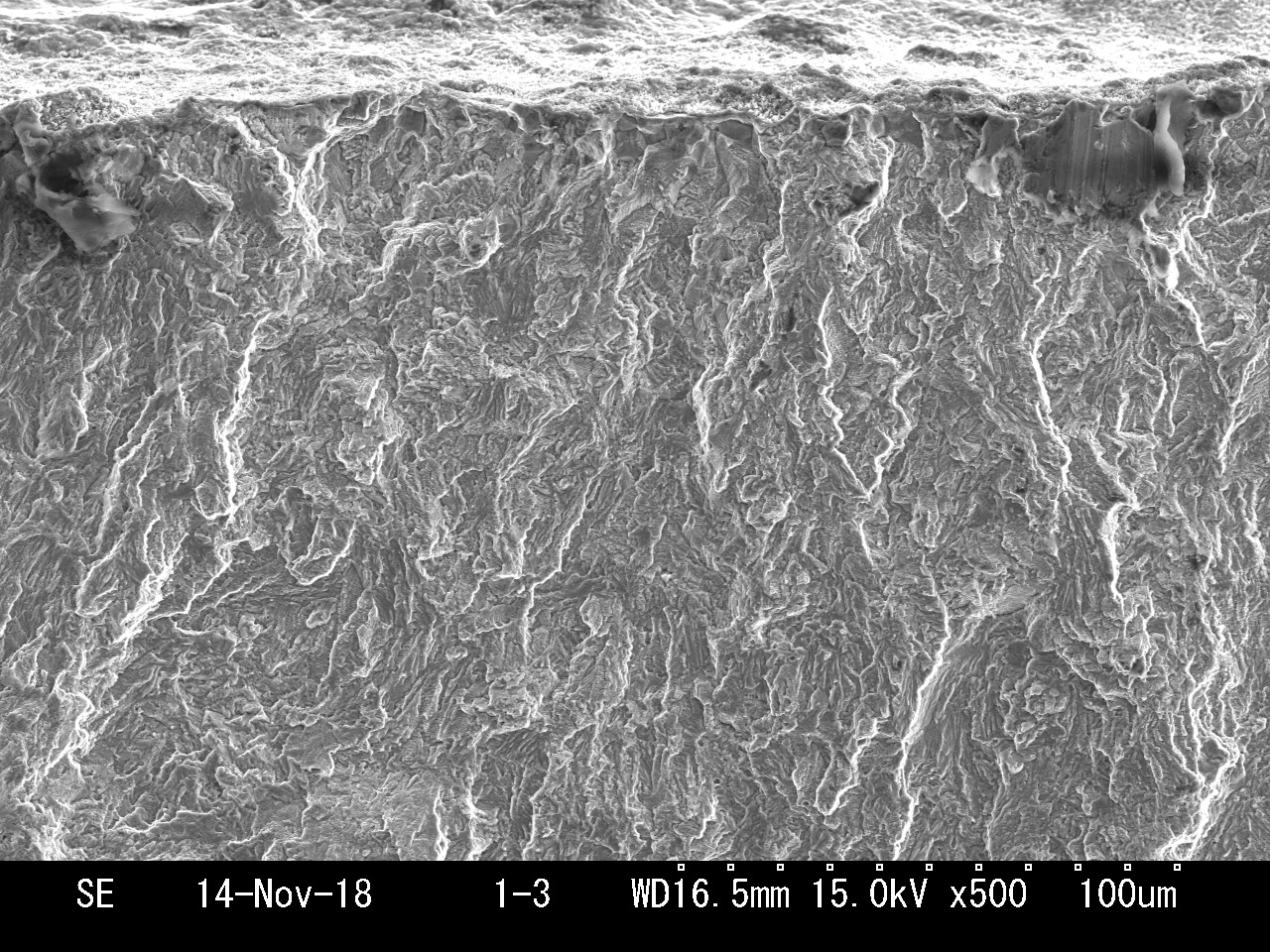

破断面SEM写真 番号3
X=34.43, Y=15.28、起点部
倍率 500
画素数 [1280,960]

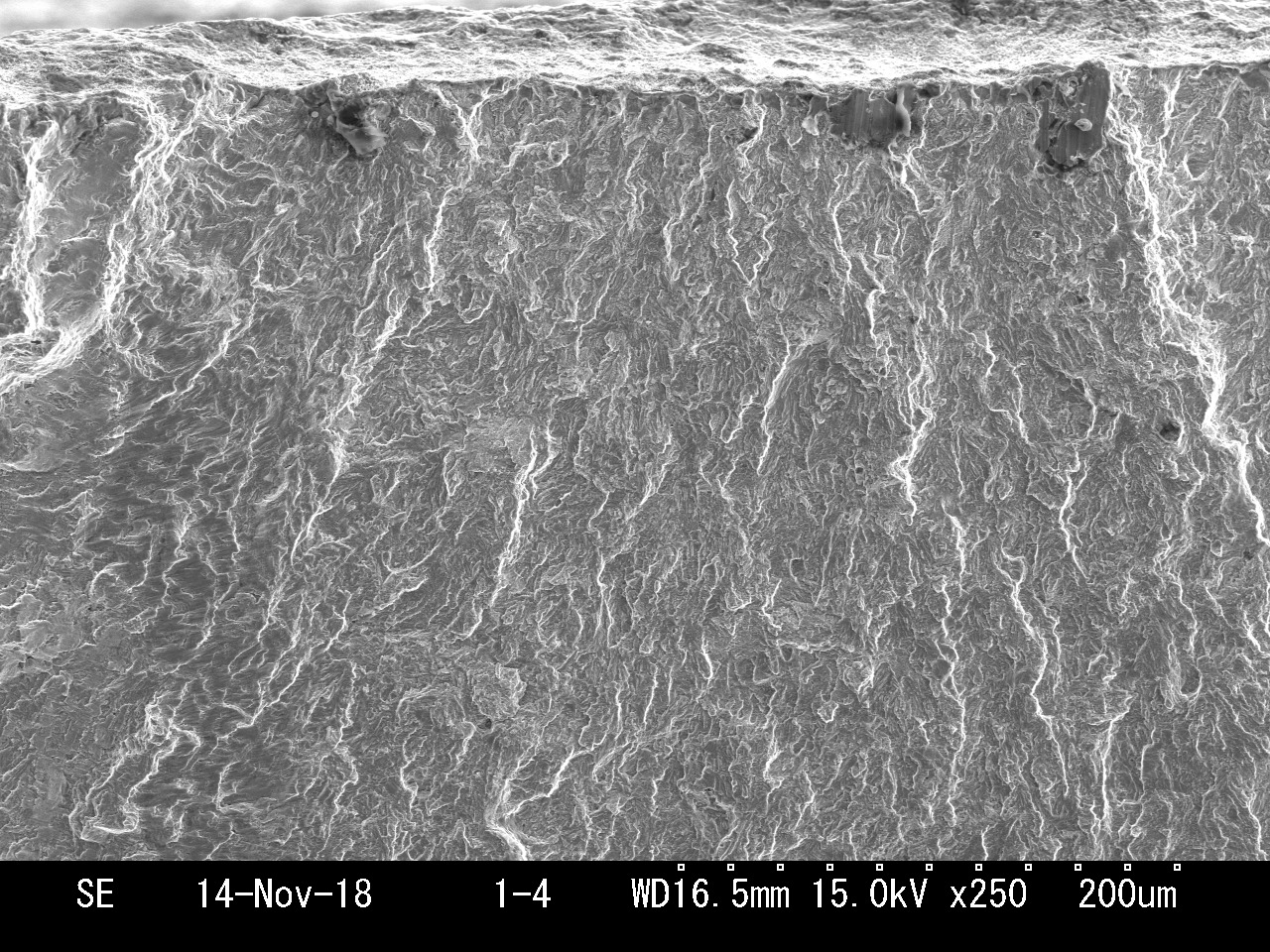

破断面SEM写真 番号4
X=34.43, Y=15.28、起点部
倍率 250
画素数 [1280,960]

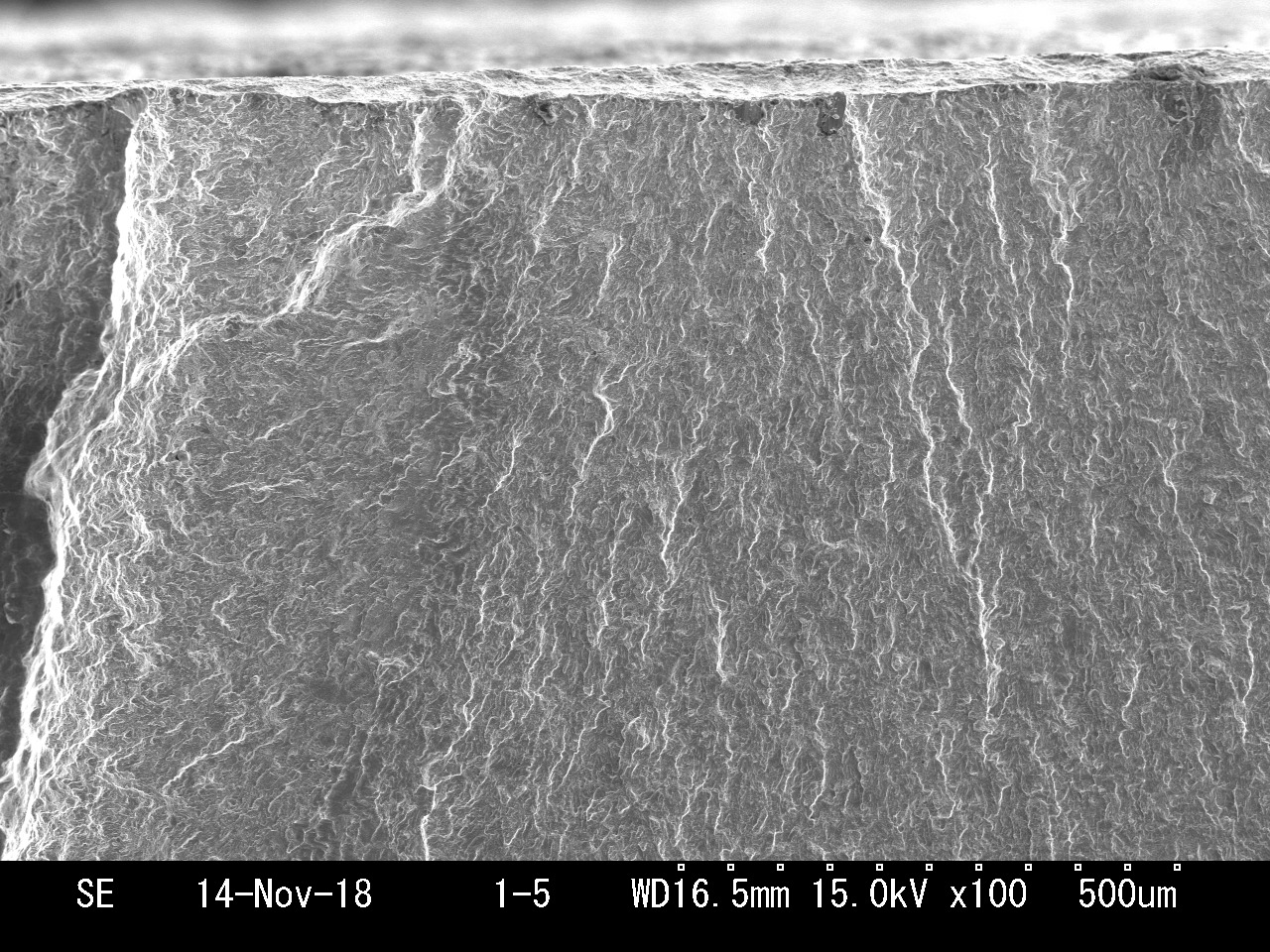

破断面SEM写真 番号5
X=34.43, Y=15.28、起点部
倍率 100
画素数 [1280,960]

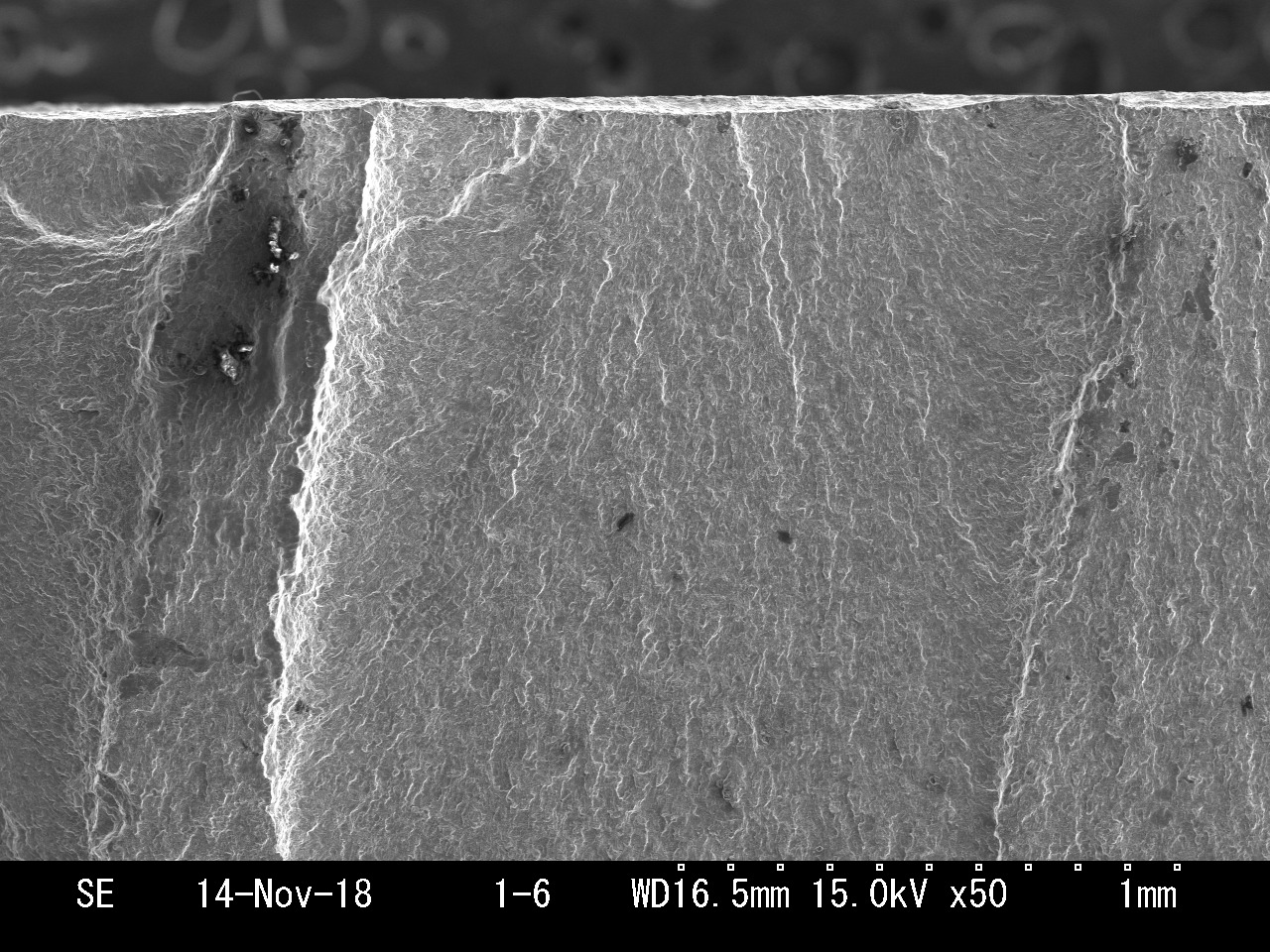

破断面SEM写真 番号6
X=34.43, Y=15.28、起点部
倍率 50
画素数 [1280,960]

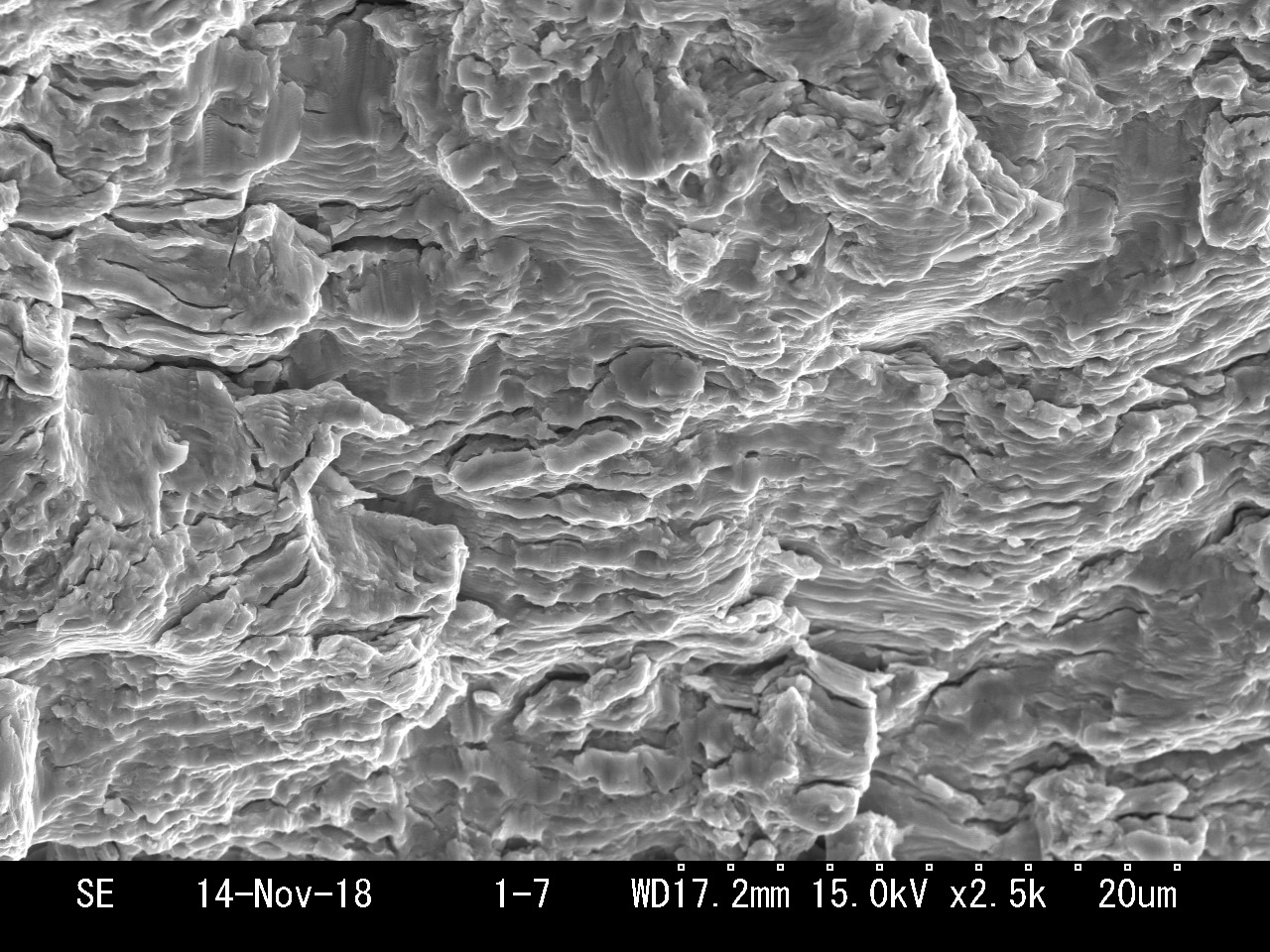

破断面SEM写真 番号7
X=34.43, Y=18.23、ストライエーション
倍率 2500
画素数 [1280,960]

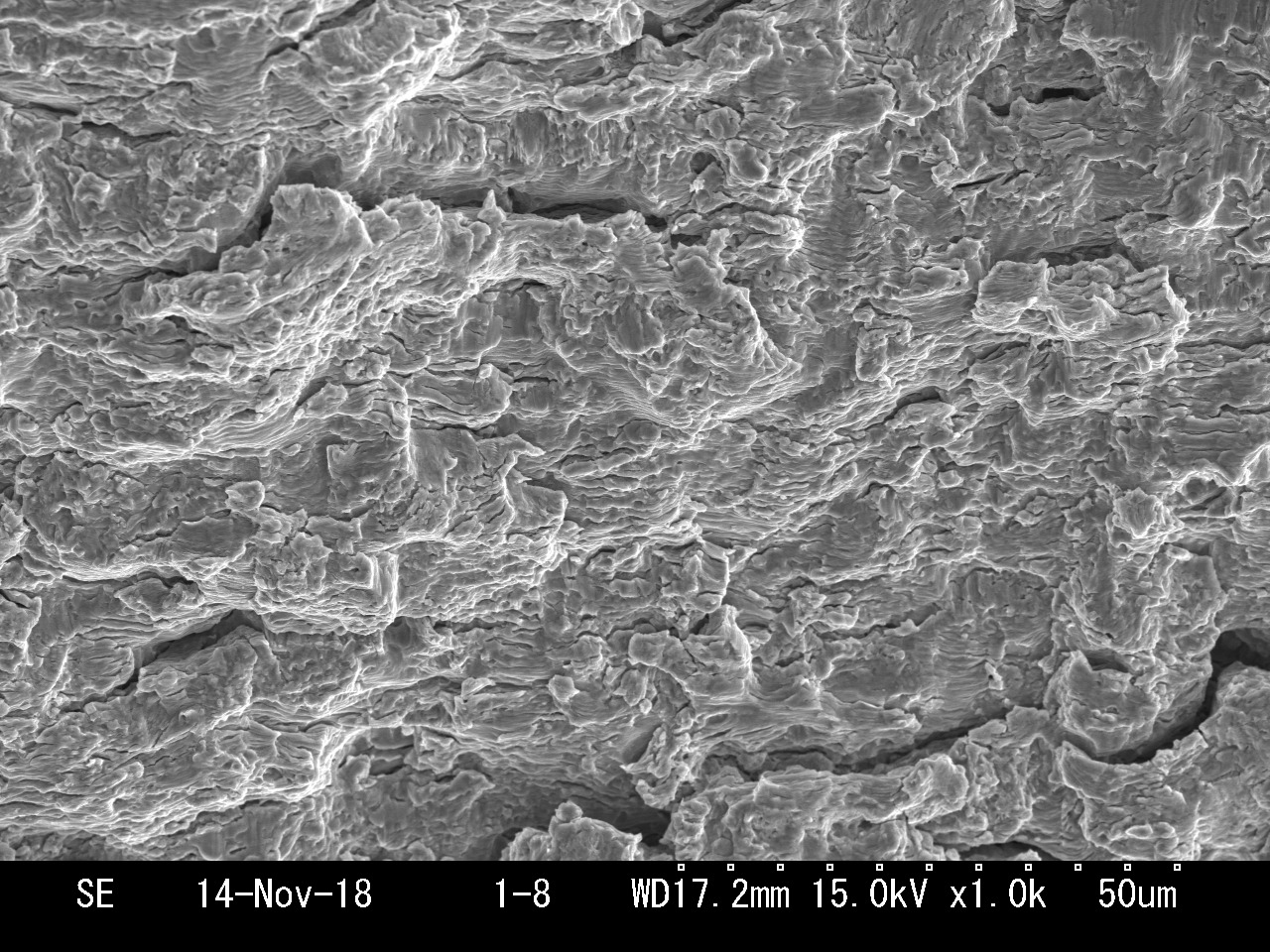

破断面SEM写真 番号8
X=34.43, Y=18.23、ストライエーション
倍率 1000
画素数 [1280,960]

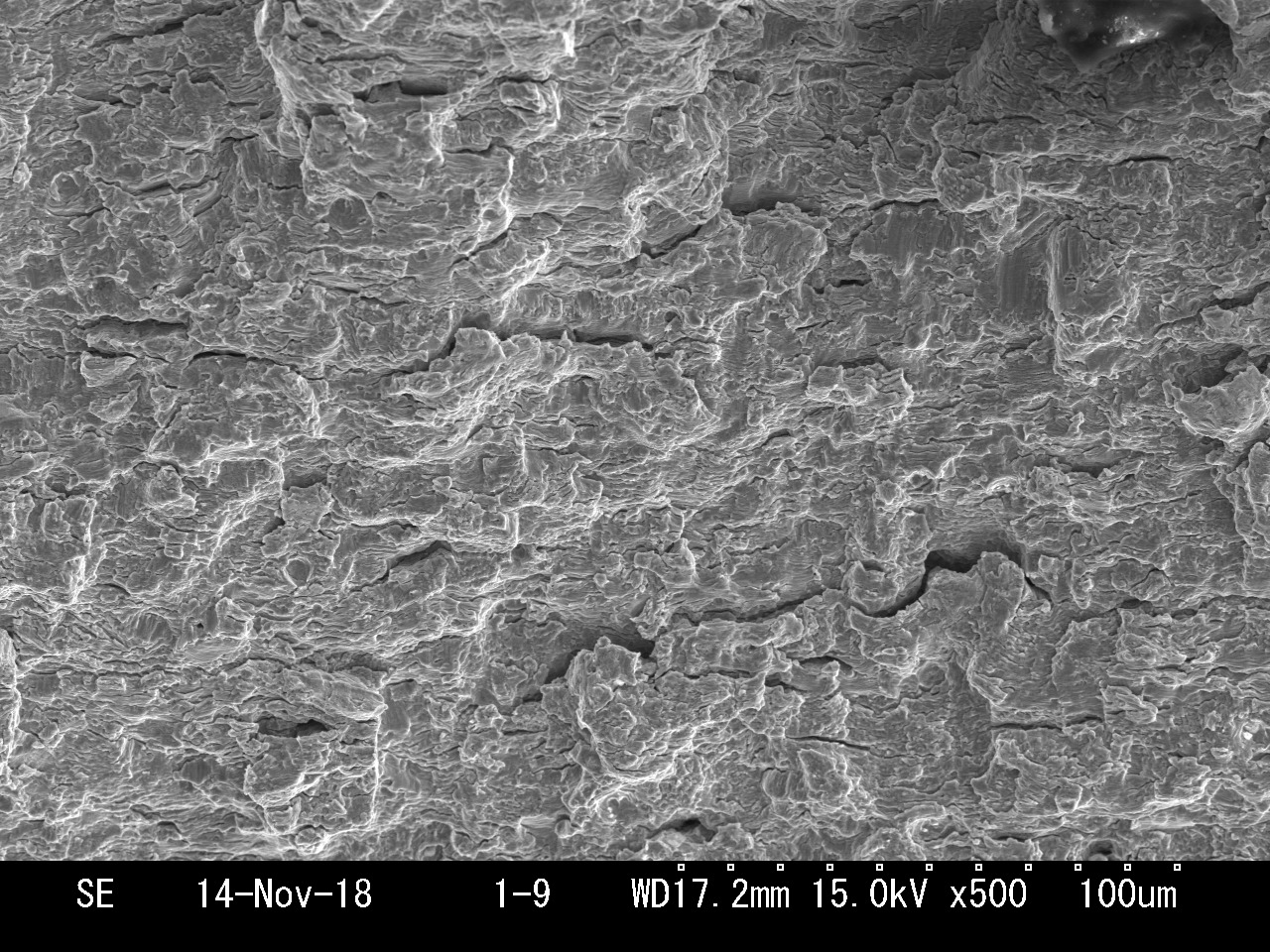

破断面SEM写真 番号9
X=34.43, Y=18.23、ストライエーション
倍率 500
画素数 [1280,960]

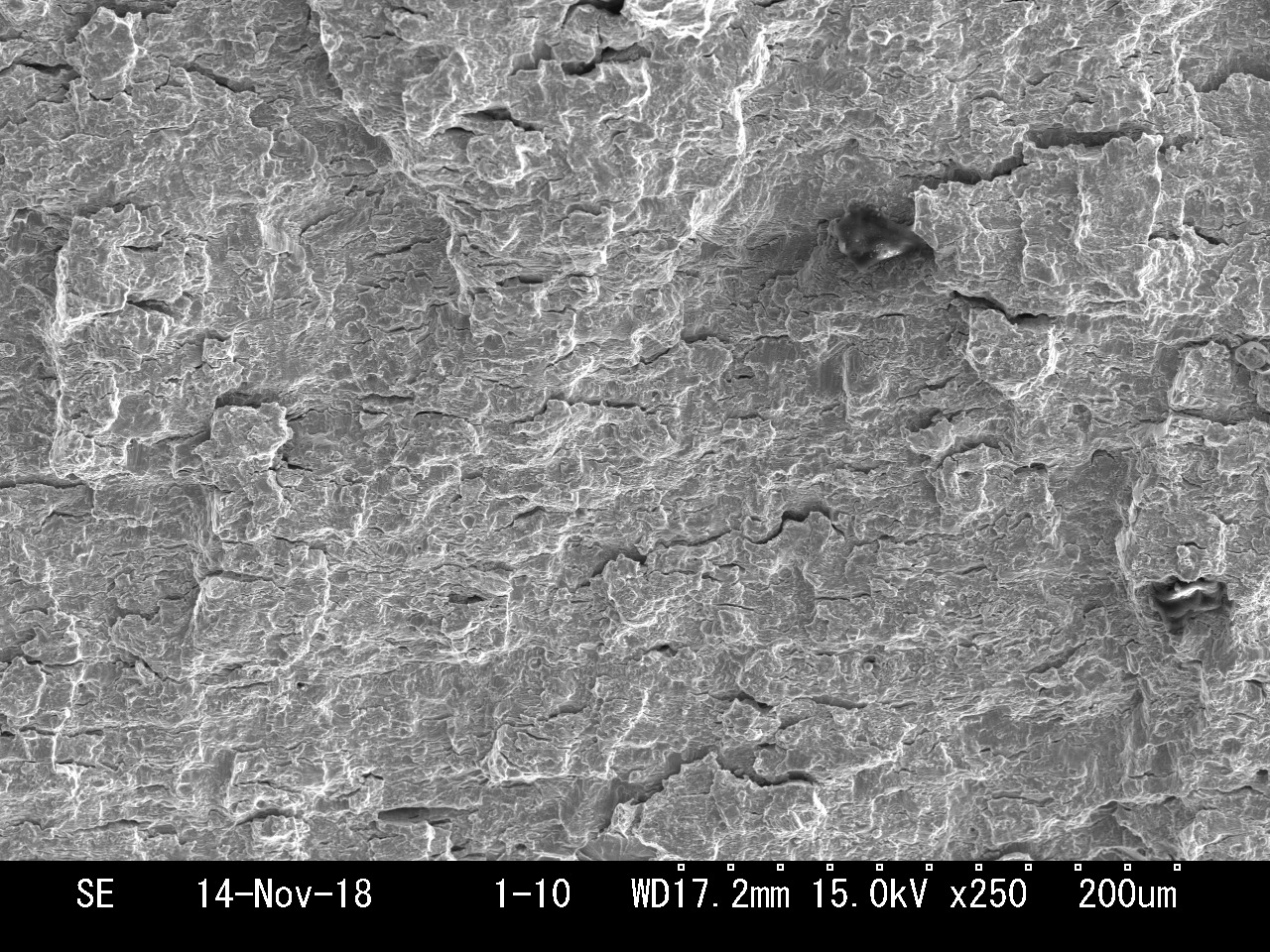

破断面SEM写真 番号10
X=34.43, Y=18.23、ストライエーション
倍率 250
画素数 [1280,960]

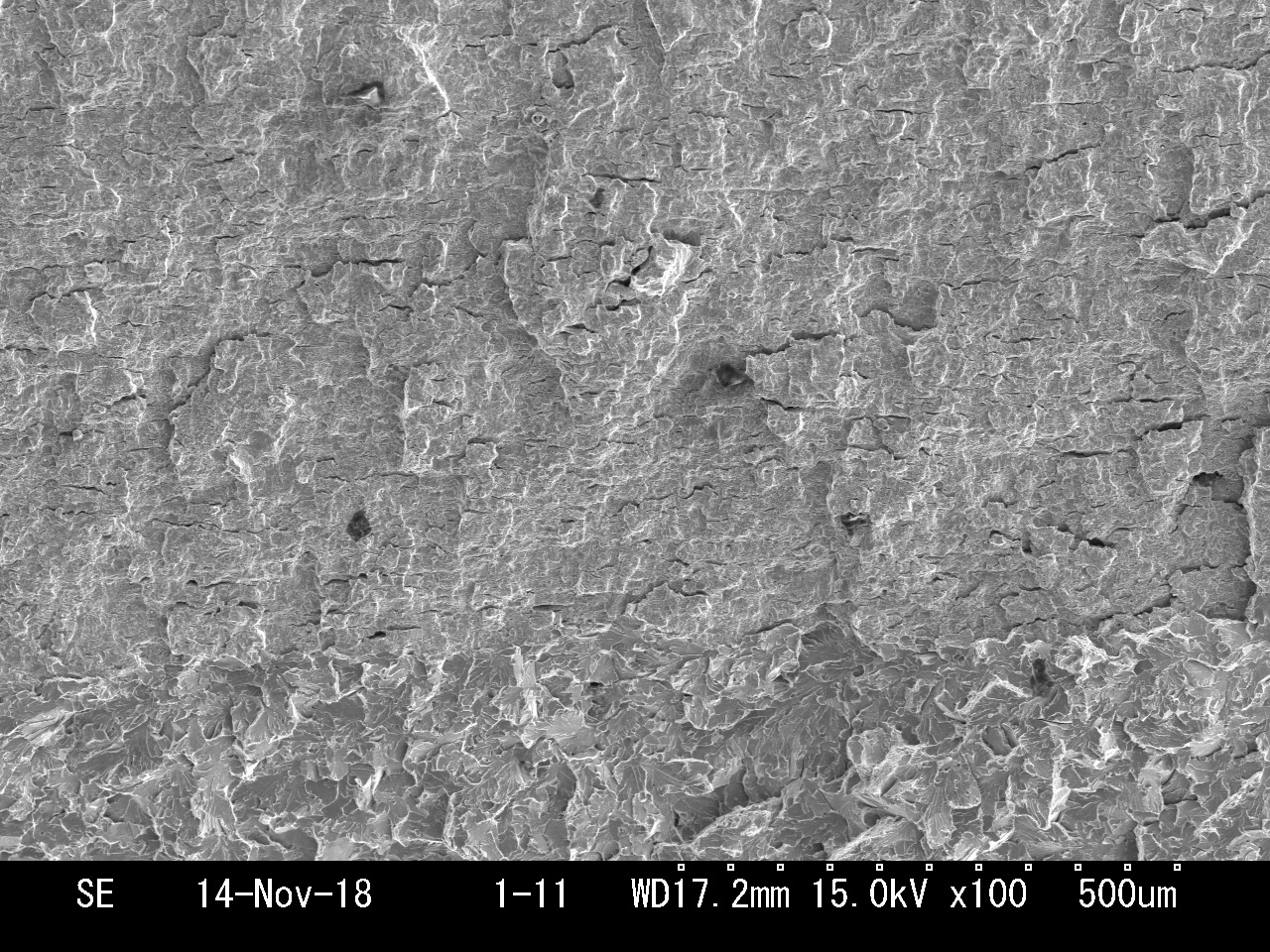

破断面SEM写真 番号11
X=34.43, Y=18.23、ストライエーション
倍率 100
画素数 [1280,960]
破断面SEM写真 番号12
X=34.43, Y=18.23、ストライエーション
倍率 50
画素数 [1280,960]

関連資料

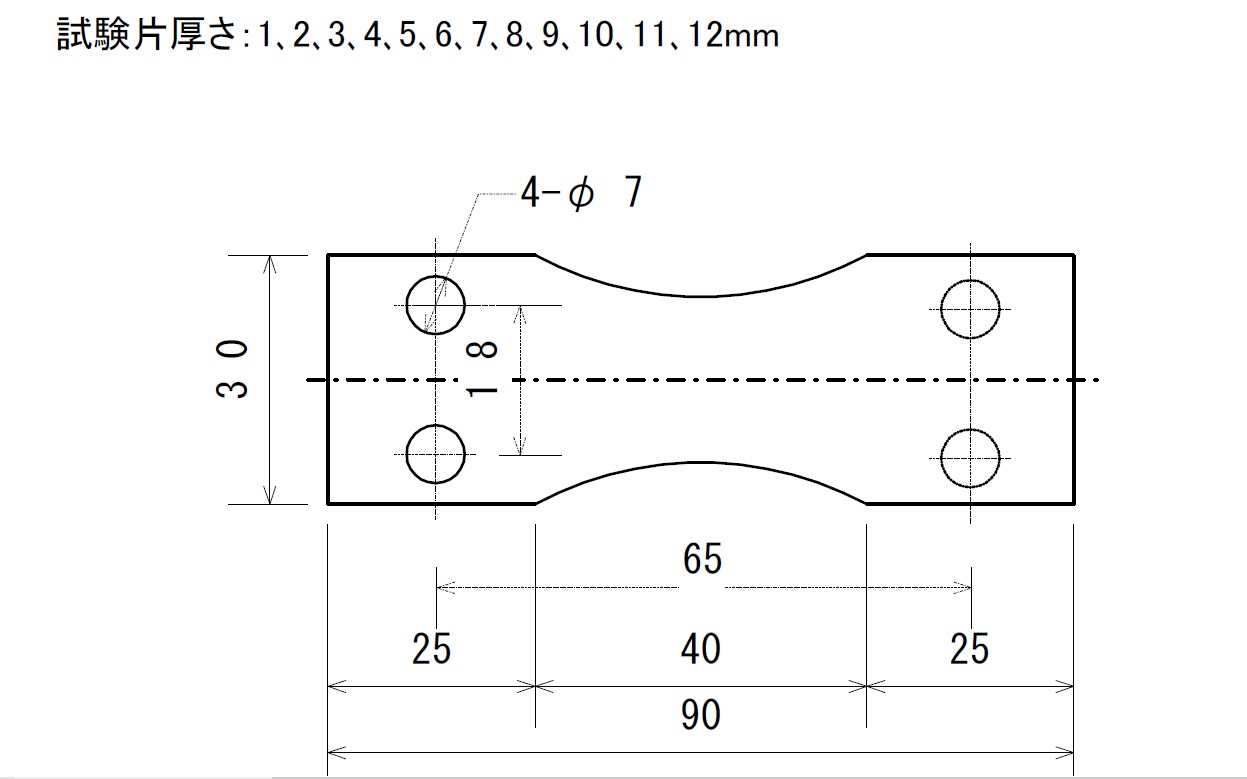

関連資料 番号1
試験片形状
関連資料 番号2

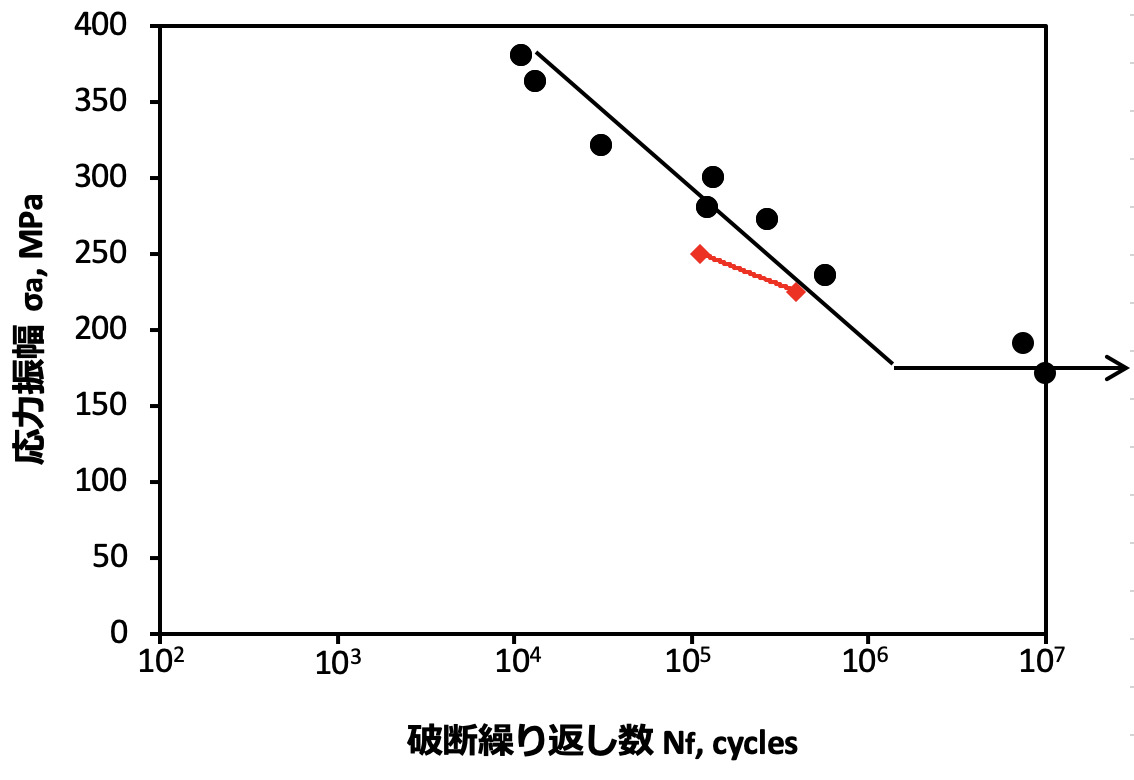

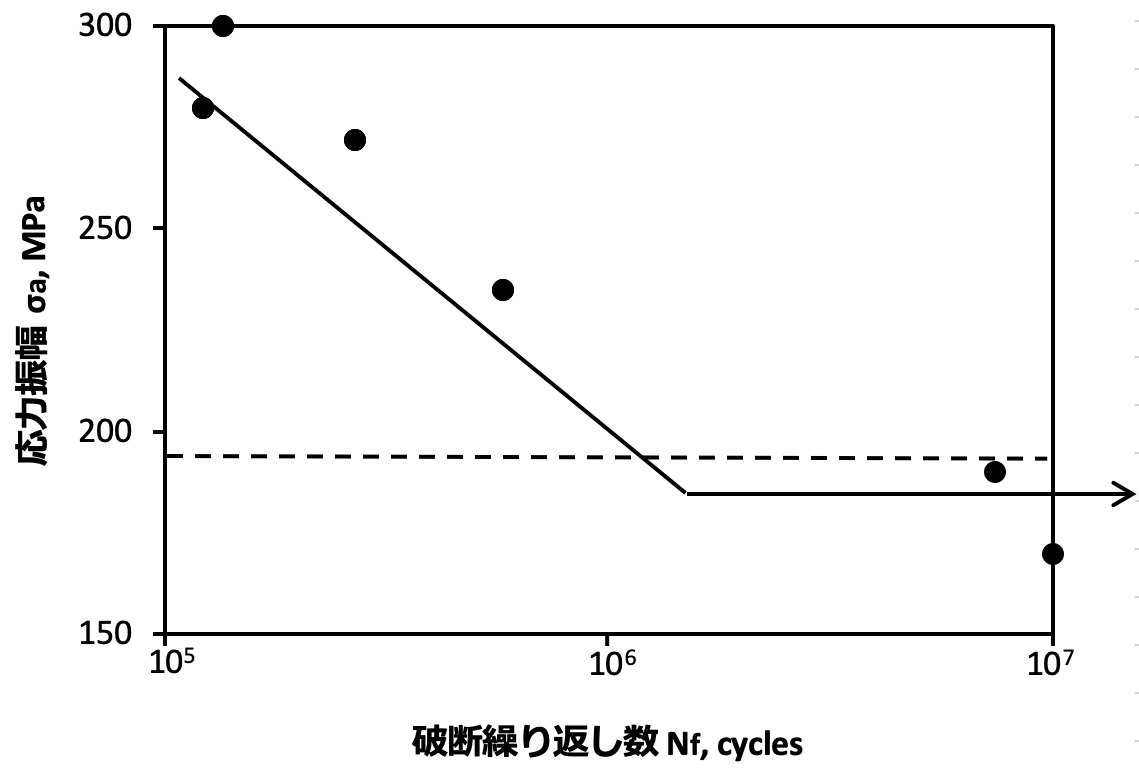

SN線図_1
関連資料 番号3
SN線図_2
