概要
ID	Datasheet::00202 (Last update:2019-08-02 22:30:48)
タイトル	S45C鋼　平板曲げ疲労試験
言語	ja	作成者	長島伸夫(NIMS)
材料	S45C	破壊機構	疲労破壊／延性破壊／脆性破壊
実機／実験	実験	環境	室温、大気中、繰り返し曲げ応力(362MPa)、応力比はR=-1で平板曲げの疲労試験を行なった。破壊した時の繰り返し数はNf=1.33x104であった。
破面生成の概要
疲労起点部、疲労進展部、最終破断部はディンプル模様の延性破壊、一部、最終破断しなかった試験片を液体窒素冷却して破断（脆性破壊）
観察者のコメント
材料のS45C鋼は圧延ままの受け入れ材であり、表面の研磨も行なっていない。
外観写真

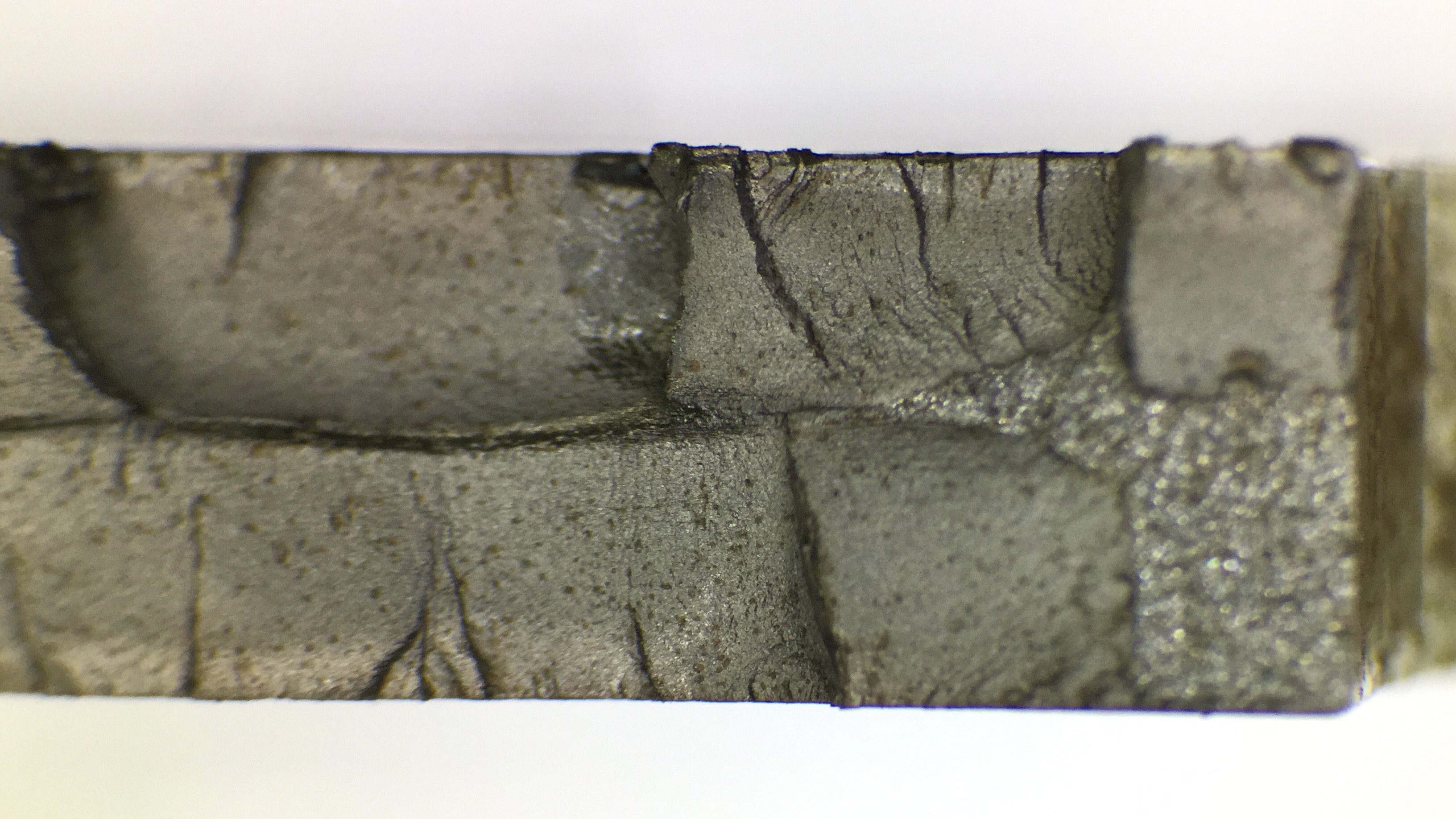

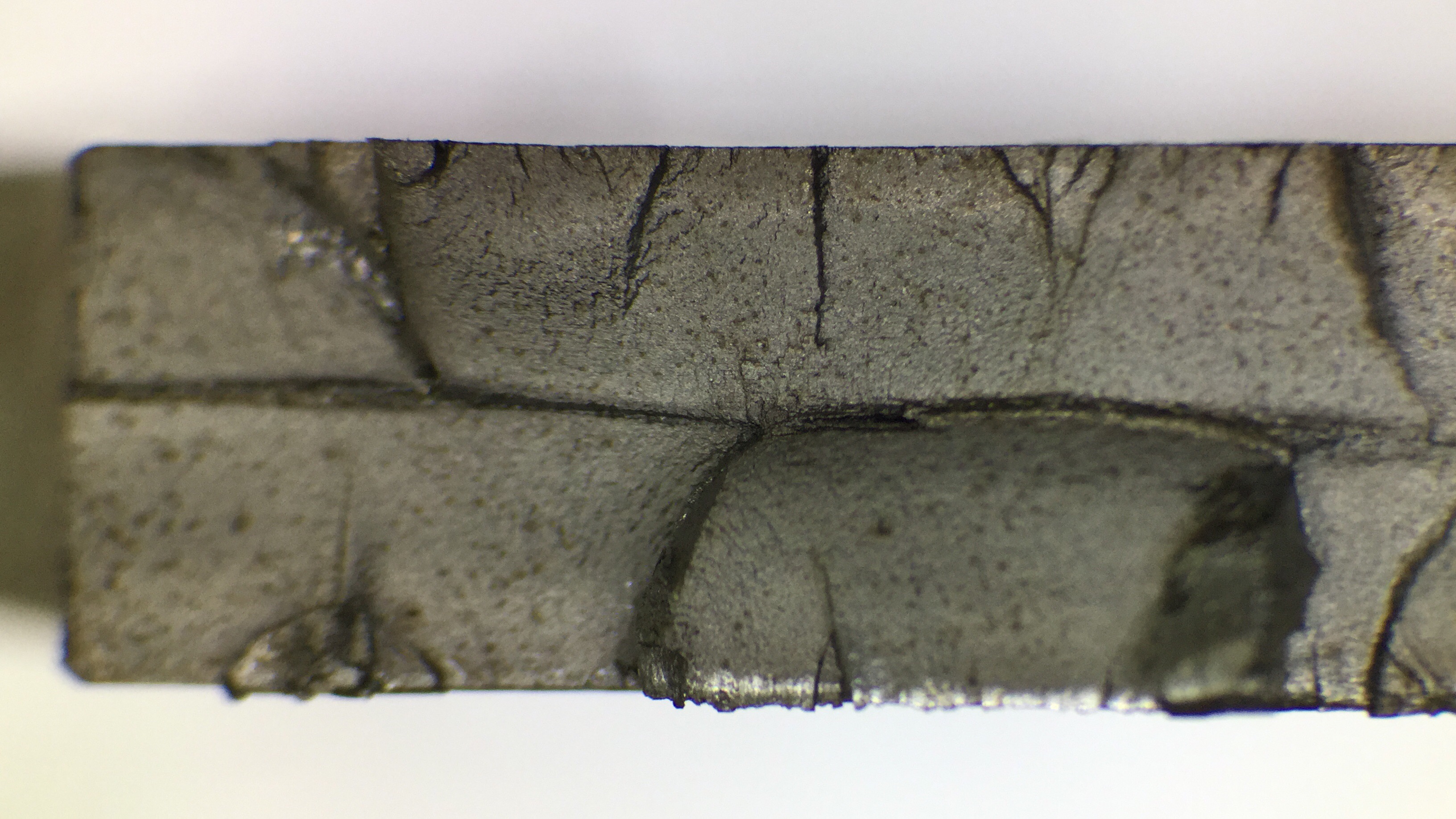

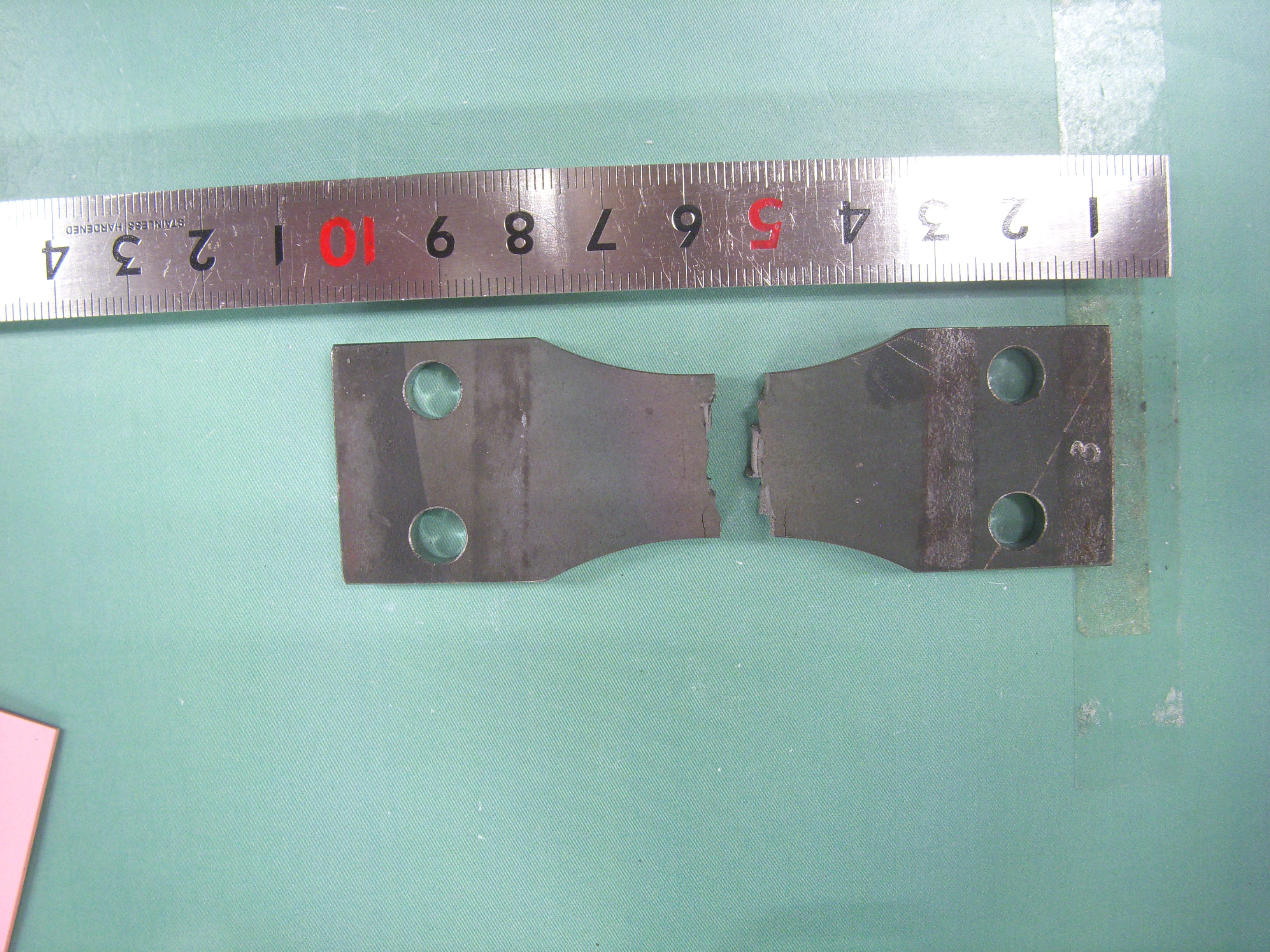

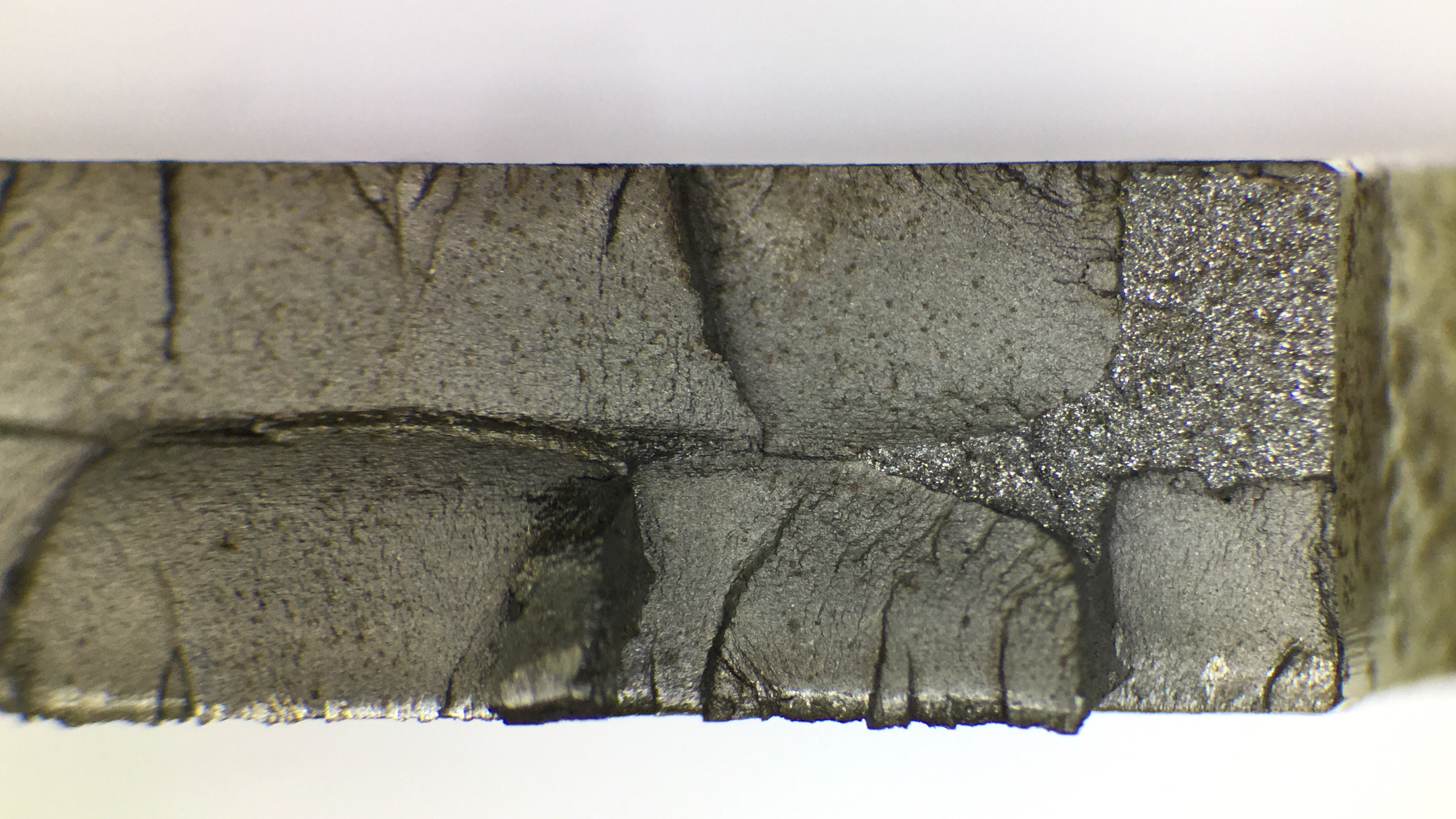

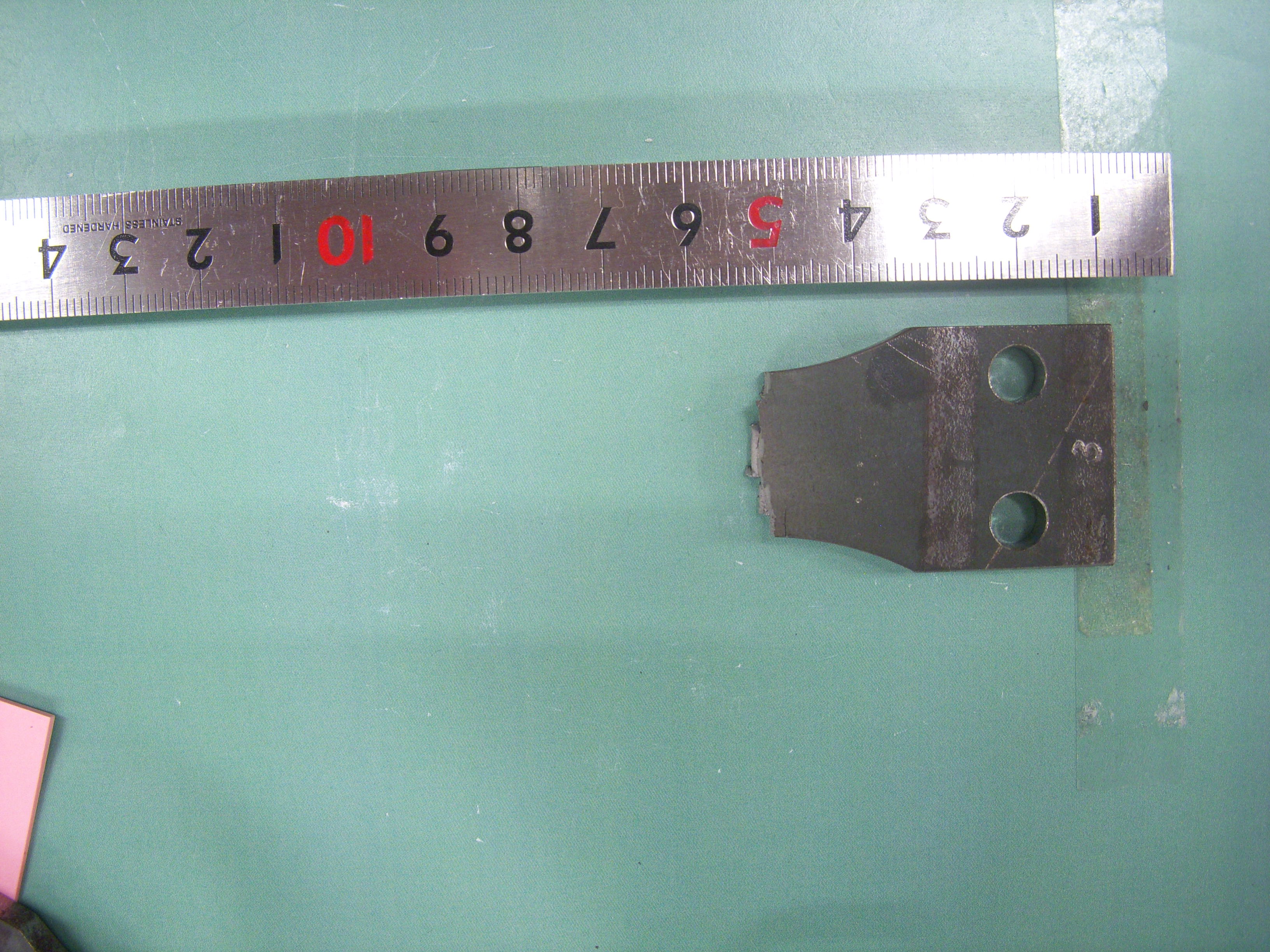

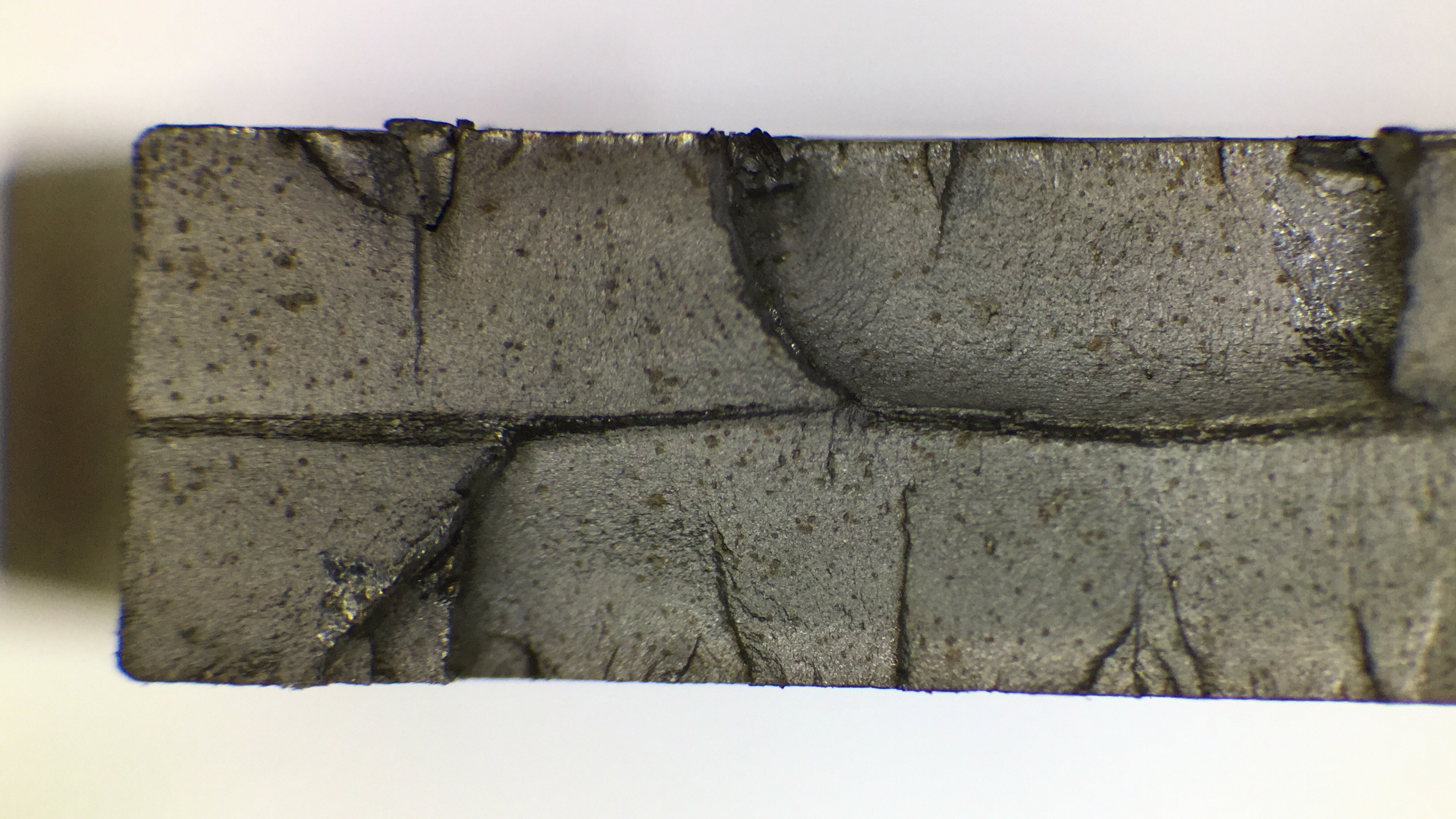

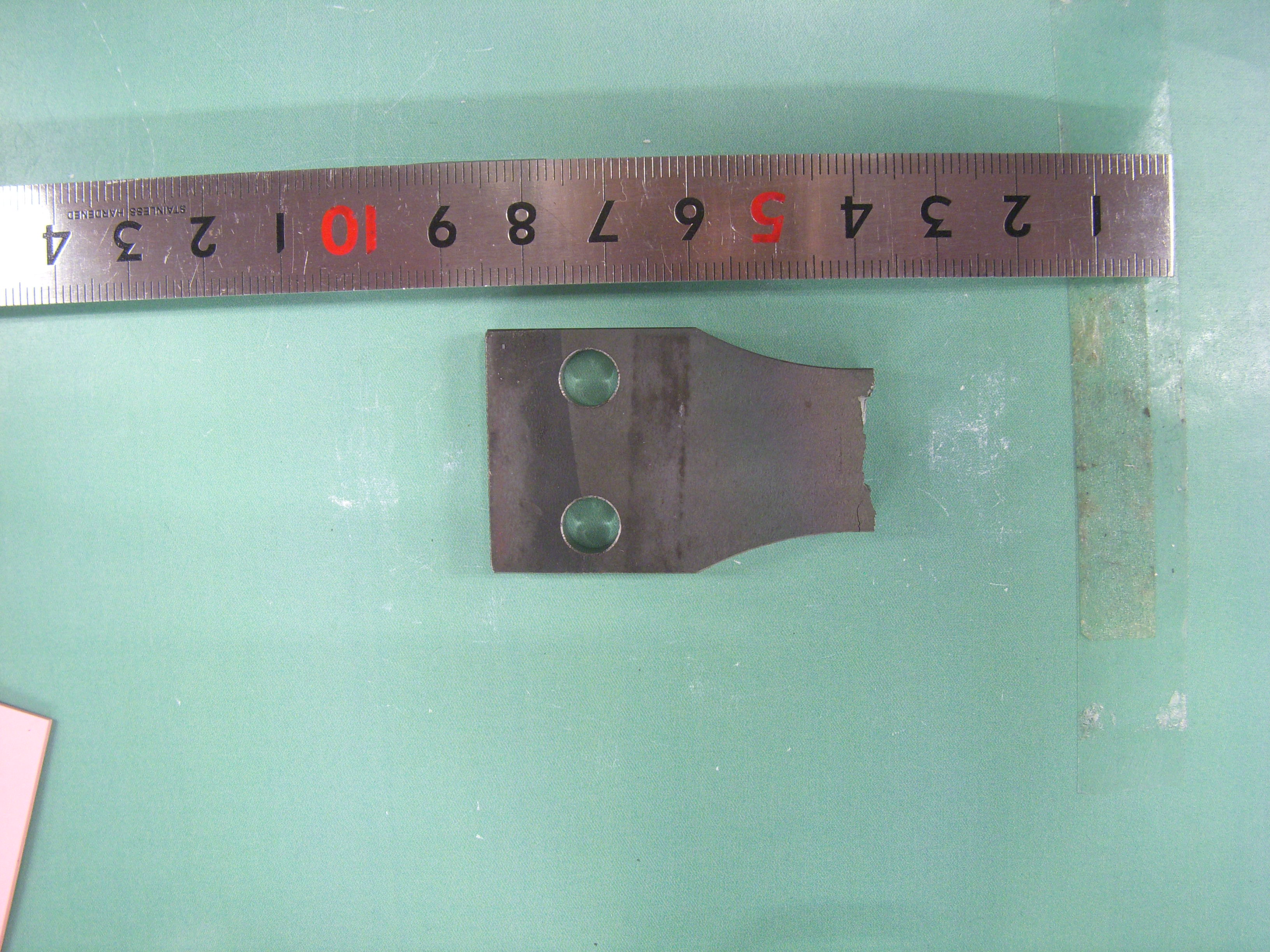

外観写真 番号1 破断面の外観	外観写真 番号2 破断面の外観	外観写真 番号3 破断面の外観	外観写真 番号4 破面
外観写真 番号5 破面	外観写真 番号6 破面	外観写真 番号7 破面
破断面SEM写真

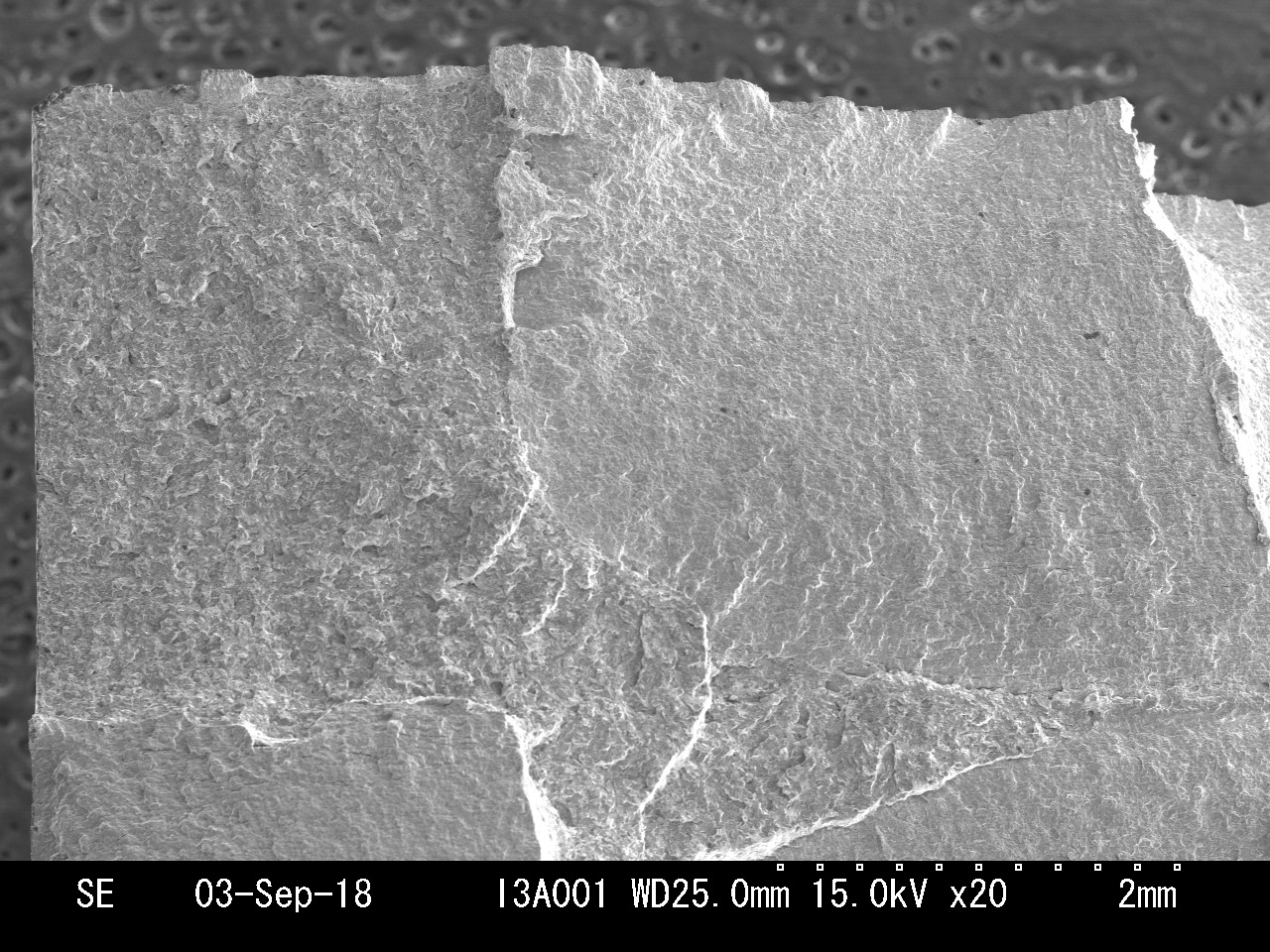

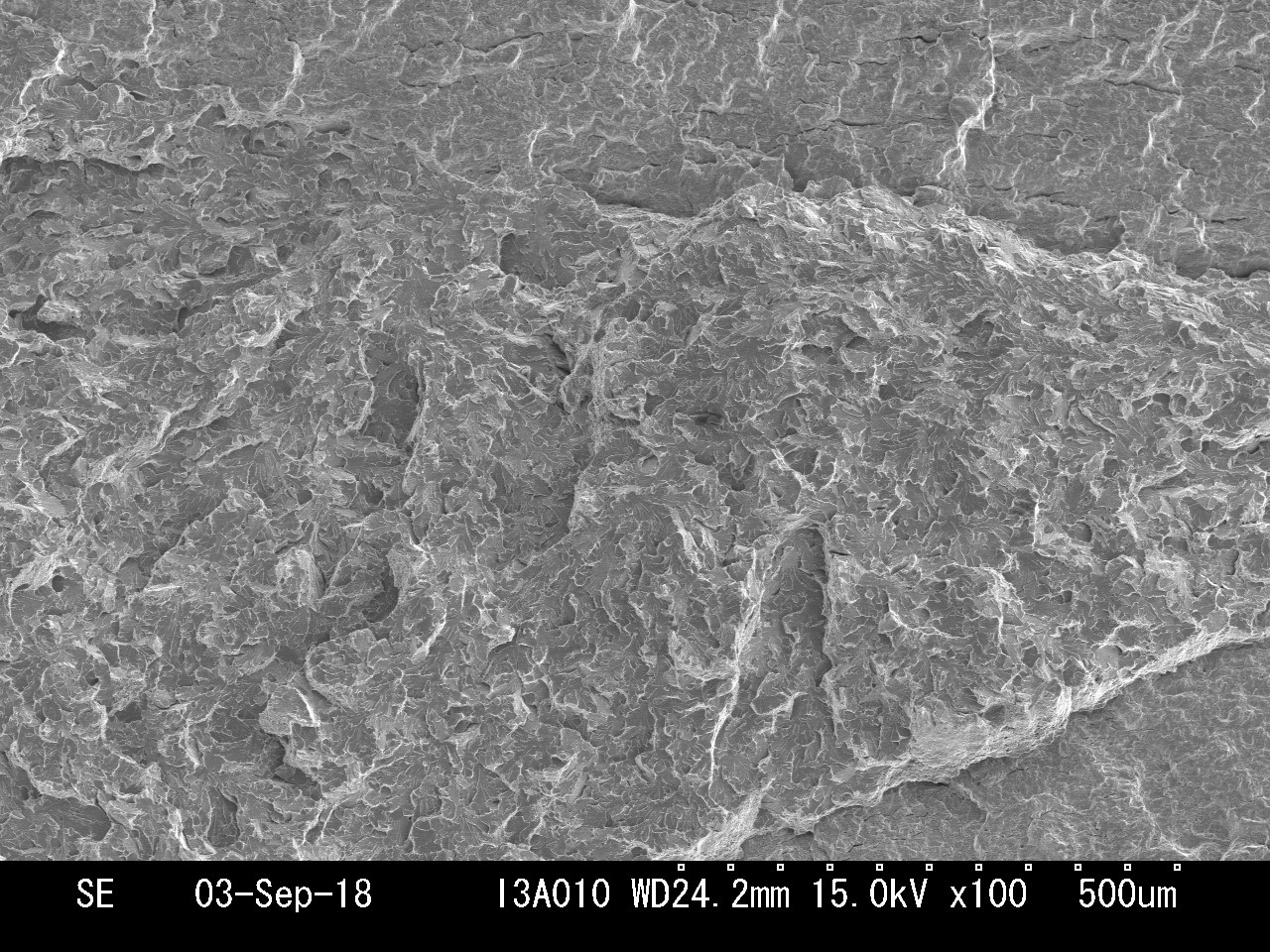

破断面SEM写真 番号1 ステップ，ラチェット 倍率 20 画素数 [1280,960]	破断面SEM写真 番号2 X=32.17, Y=24.67　ステップ 倍率 1000 画素数 [1280,960]	破断面SEM写真 番号3 X=32.17, Y=24.80　ステップ 倍率 500 画素数 [1280,960]	破断面SEM写真 番号4 X=32.13, Y=25.02　ステップ 倍率 200 画素数 [1280,960]

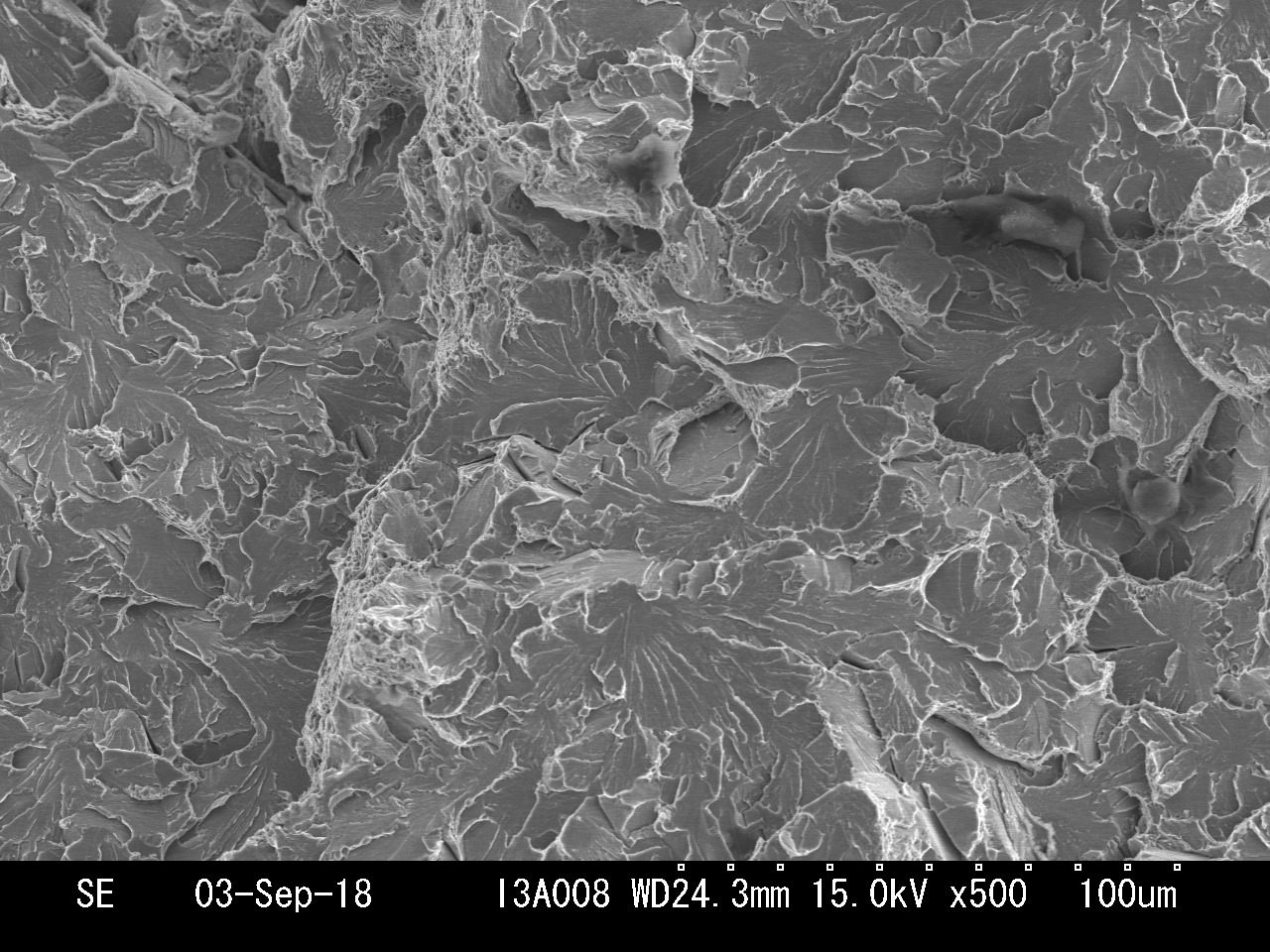

破断面SEM写真 番号5 X=32.13, Y=25.02　ステップ 倍率 100 画素数 [1280,960]	破断面SEM写真 番号6 X=32.11, Y=25.53　ステップ 倍率 50 画素数 [1280,960]	破断面SEM写真 番号7 X=33.66, Y=28.26　リバーパターン 倍率 1000 画素数 [1280,960]	破断面SEM写真 番号8 X=33.66, Y=28.26　リバーパターン 倍率 500 画素数 [1280,960]
破断面SEM写真 番号9 X=33.66, Y=28.26　リバーパターン 倍率 200 画素数 [1280,960]	破断面SEM写真 番号10 X=33.66, Y=28.26　リバーパターン 倍率 100 画素数 [1280,960]	破断面SEM写真 番号11 X=34,31, Y=27.53、ストライエーション 倍率 1000 画素数 [1280,960]	破断面SEM写真 番号12 X=34,31, Y=27.53、ストライエーション 倍率 500 画素数 [1280,960]
破断面SEM写真 番号13 X=34,31, Y=27.53、ストライエーション 倍率 200 画素数 [1280,960]	破断面SEM写真 番号14 X=34,31, Y=27.53、ストライエーション 倍率 100 画素数 [1280,960]	破断面SEM写真 番号15 ステップ，ラチェット 倍率 1000 画素数 [1280,960]	破断面SEM写真 番号16 ステップ，ラチェット 倍率 500 画素数 [1280,960]

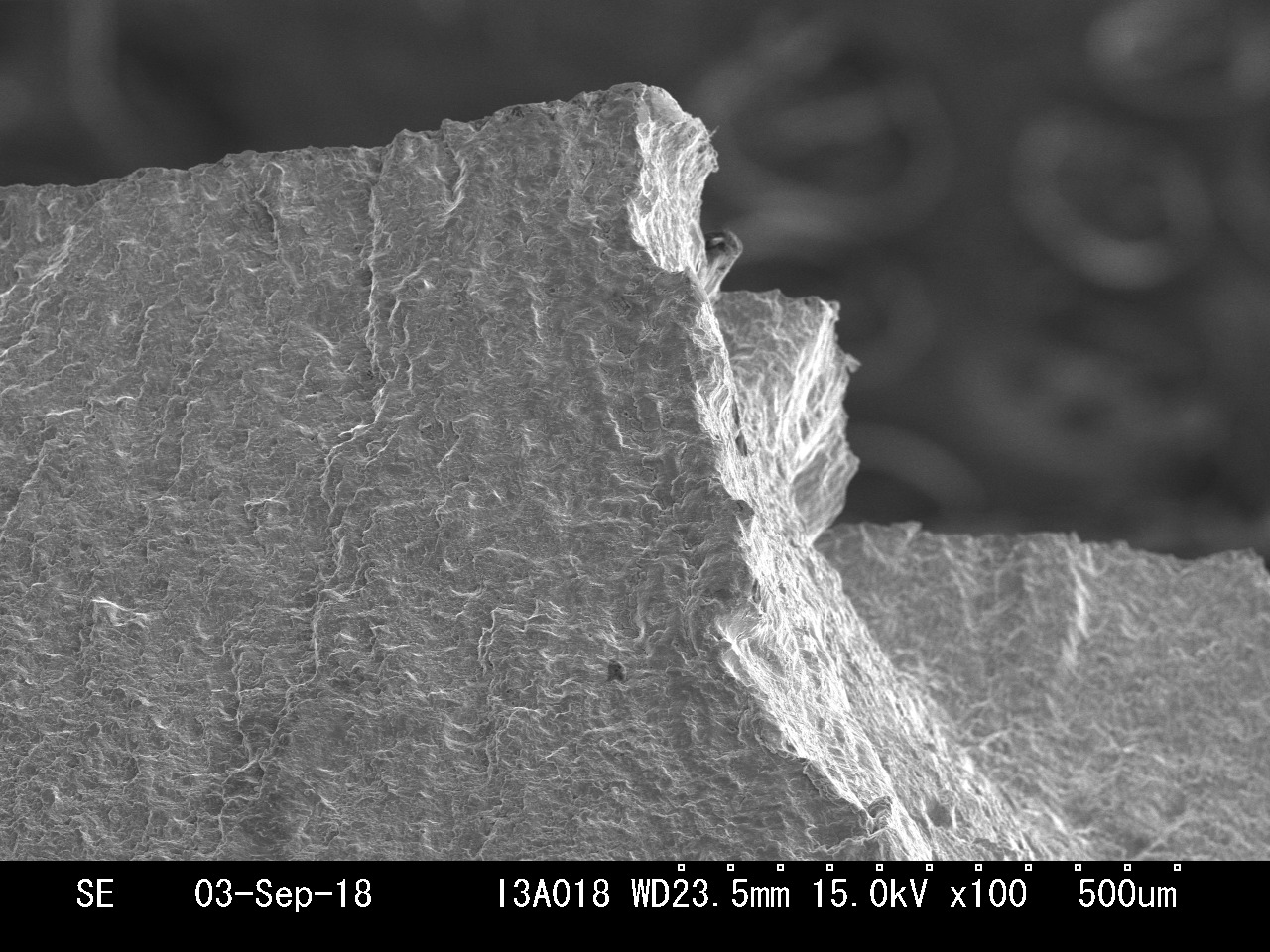

破断面SEM写真 番号17 ステップ，ラチェット 倍率 200 画素数 [1280,960]	破断面SEM写真 番号18 ステップ，ラチェット 倍率 100 画素数 [1280,960]	破断面SEM写真 番号19 ステップ，ラチェット 倍率 50 画素数 [1280,960]	破断面SEM写真 番号20 X=36.2, Y=27.72　ストライエーション 倍率 1000 画素数 [1280,960]

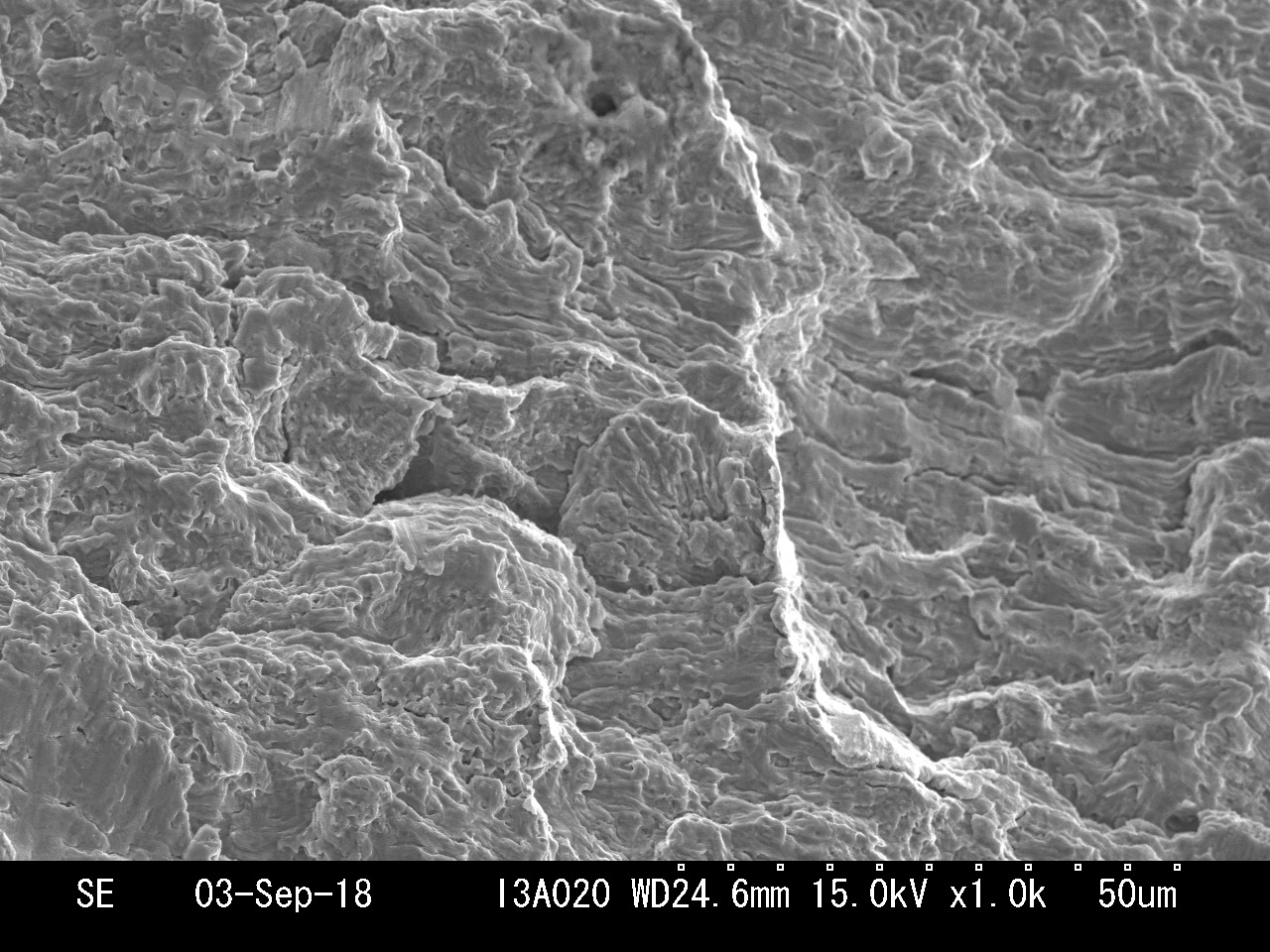

破断面SEM写真 番号21 X=36.2, Y=27.72　ストライエーション 倍率 500 画素数 [1280,960]	破断面SEM写真 番号22 X=36.2, Y=27.72　ストライエーション 倍率 200 画素数 [1280,960]	破断面SEM写真 番号23 X=36.2, Y=27.72　ストライエーション 倍率 100 画素数 [1280,960]	破断面SEM写真 番号24 X=36.2, Y=27.72　ストライエーション 倍率 50 画素数 [1280,960]

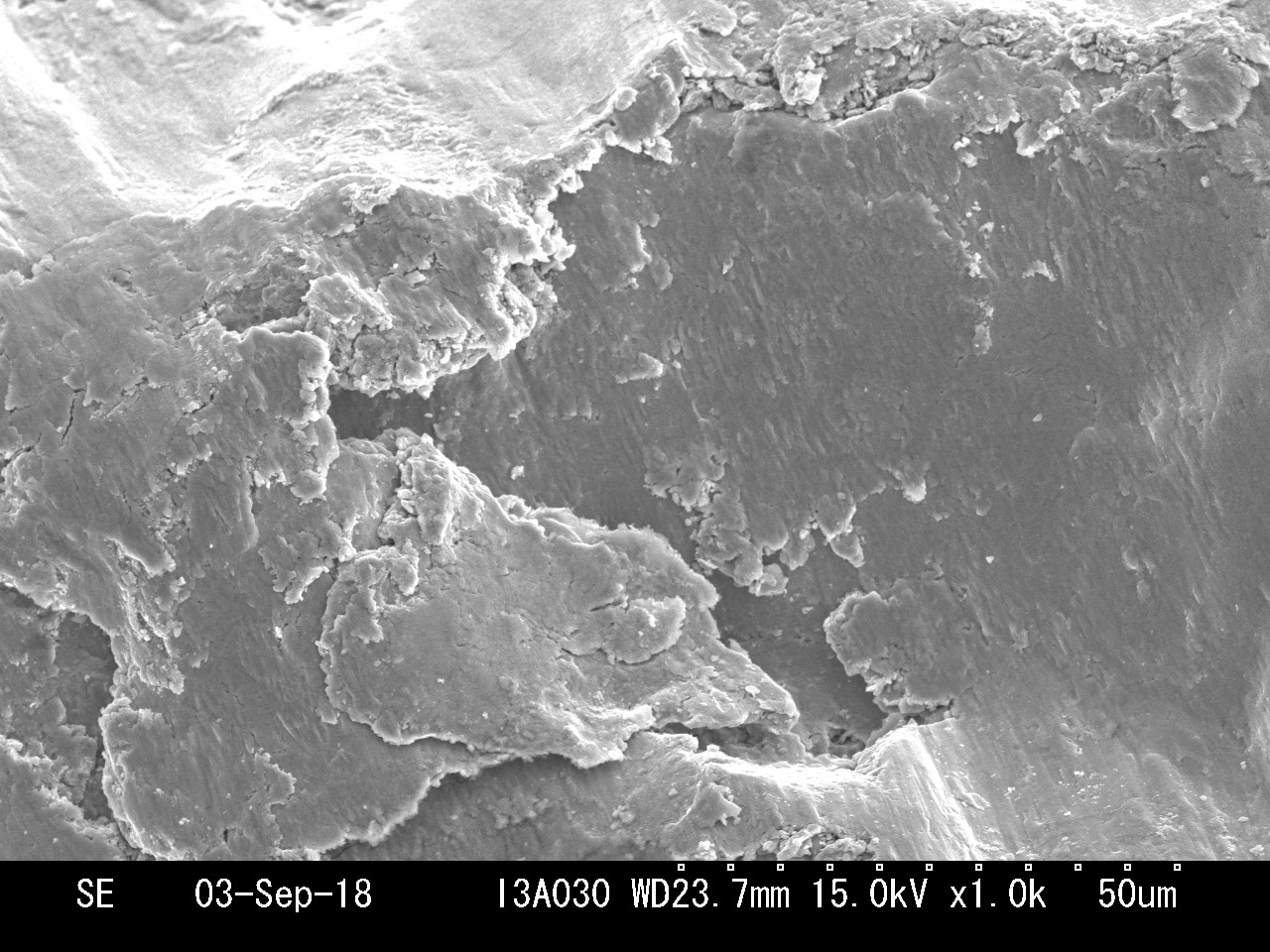

破断面SEM写真 番号25 倍率 1000 画素数 [1280,960]	破断面SEM写真 番号26 倍率 500 画素数 [1280,960]	破断面SEM写真 番号27 倍率 200 画素数 [1280,960]	破断面SEM写真 番号28 倍率 100 画素数 [1280,960]
破断面SEM写真 番号29 倍率 50 画素数 [1280,960]	破断面SEM写真 番号30 倍率 1000 画素数 [1280,960]	破断面SEM写真 番号31 倍率 500 画素数 [1280,960]	破断面SEM写真 番号32 倍率 200 画素数 [1280,960]
破断面SEM写真 番号33 倍率 100 画素数 [1280,960]	破断面SEM写真 番号34 倍率 50 画素数 [1280,960]	破断面SEM写真 番号35 倍率 1000 画素数 [1280,960]	破断面SEM写真 番号36 倍率 500 画素数 [1280,960]

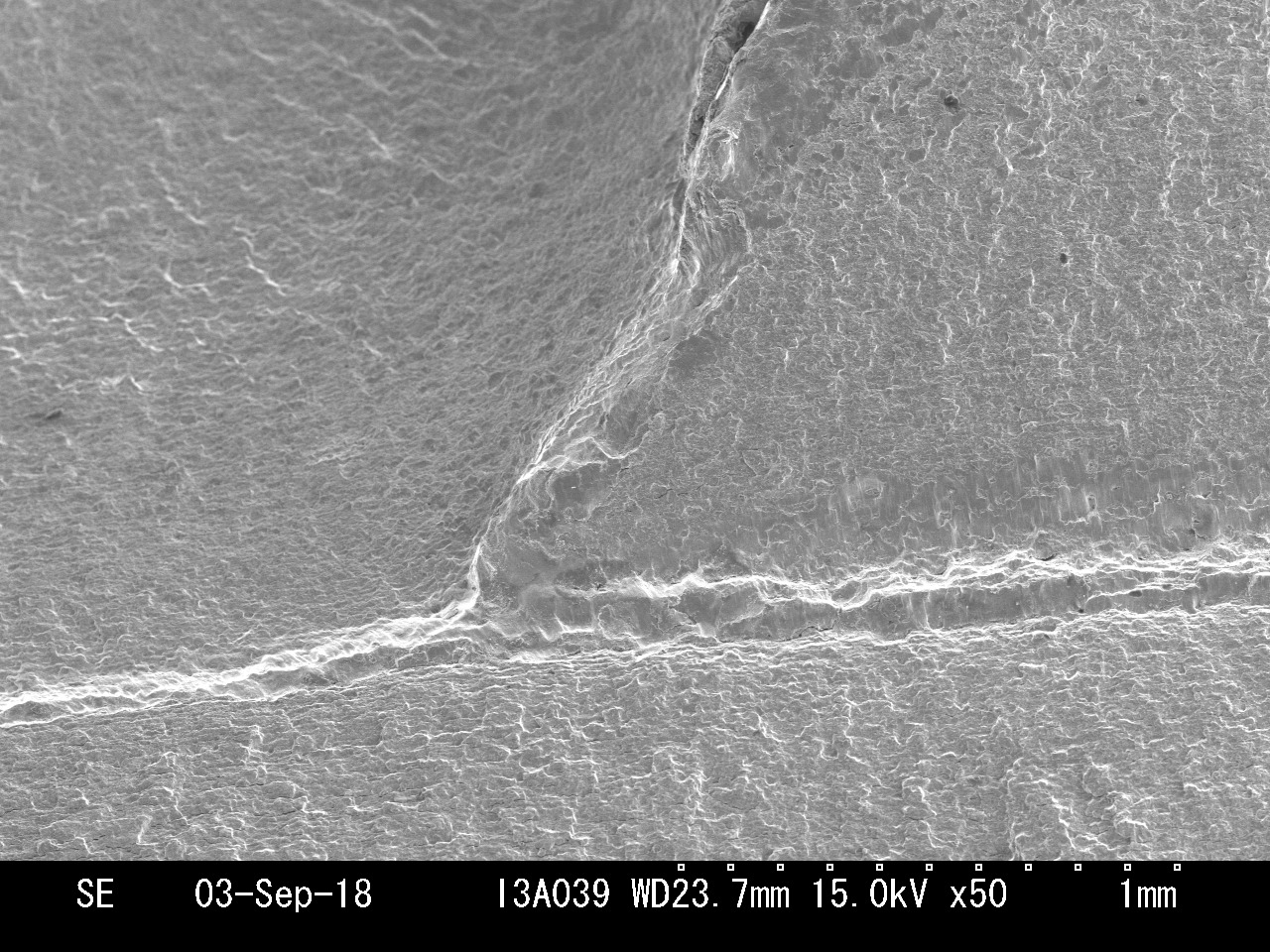

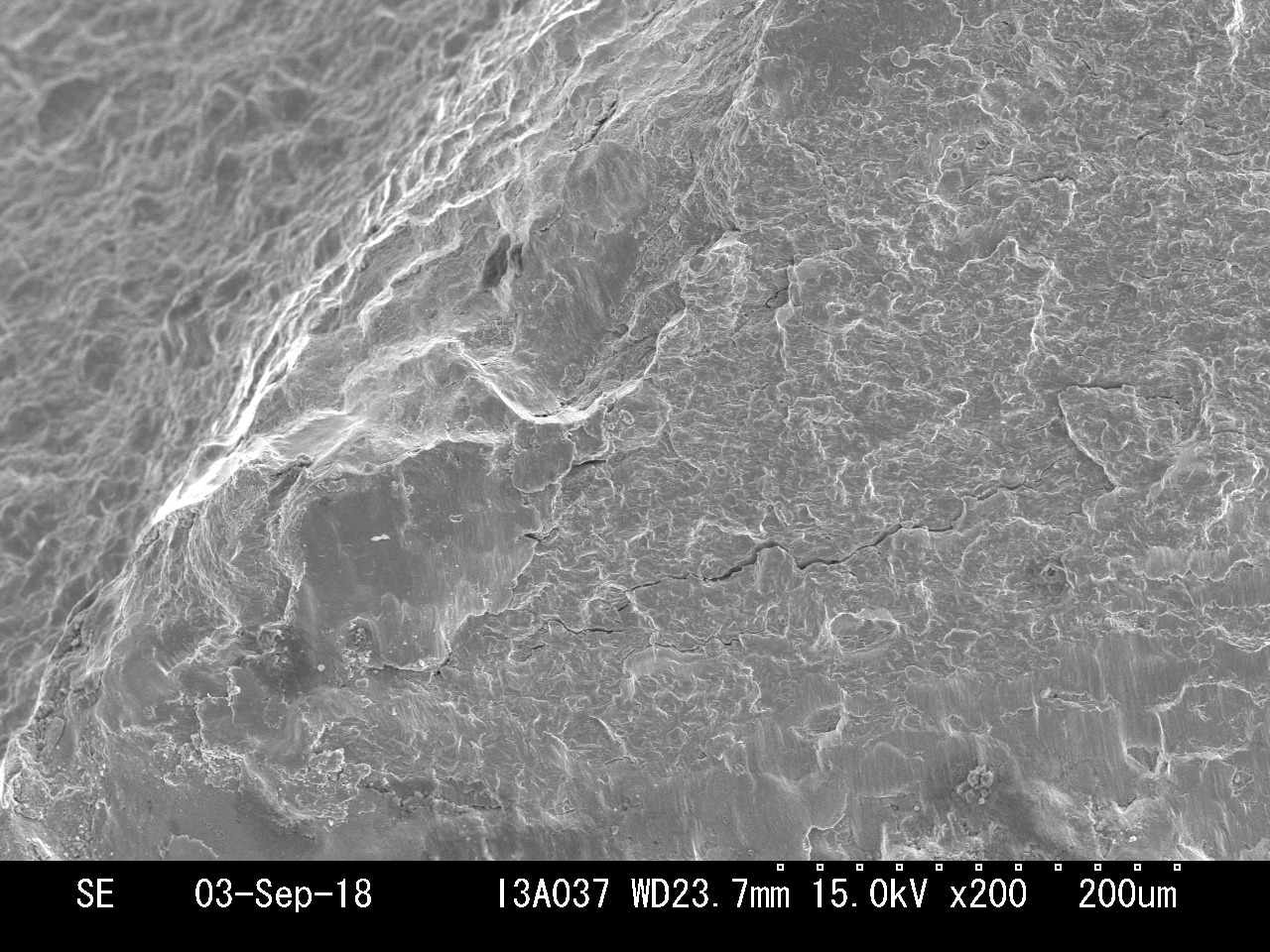

破断面SEM写真 番号37 倍率 200 画素数 [1280,960]	破断面SEM写真 番号38 倍率 100 画素数 [1280,960]	破断面SEM写真 番号39 倍率 50 画素数 [1280,960]	破断面SEM写真 番号40 倍率 20 画素数 [1280,960]

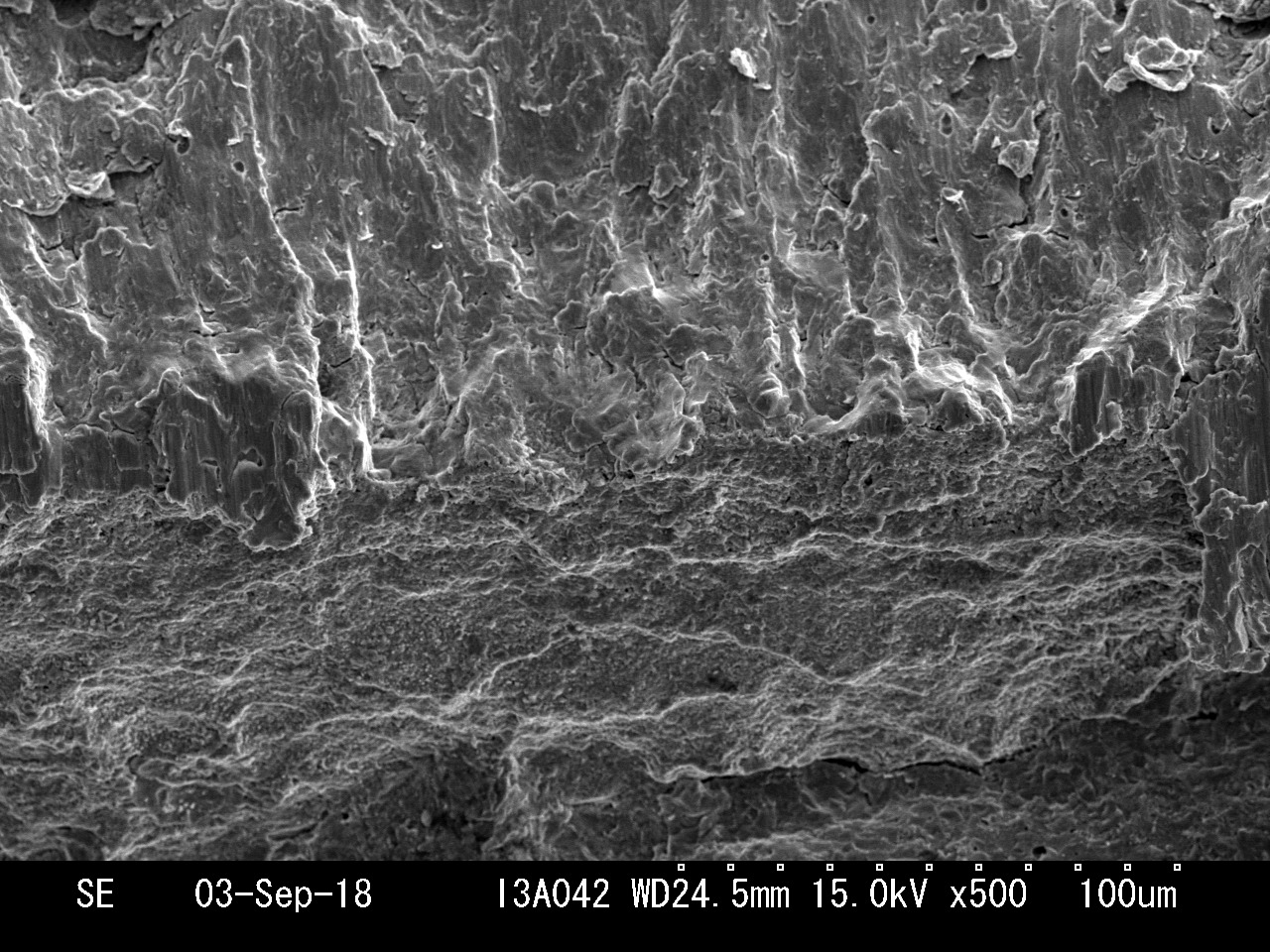

破断面SEM写真 番号41 倍率 1000 画素数 [1280,960]	破断面SEM写真 番号42 倍率 500 画素数 [1280,960]	破断面SEM写真 番号43 倍率 200 画素数 [1280,960]	破断面SEM写真 番号44 倍率 100 画素数 [1280,960]
破断面SEM写真 番号45 倍率 50 画素数 [1280,960]
関連資料

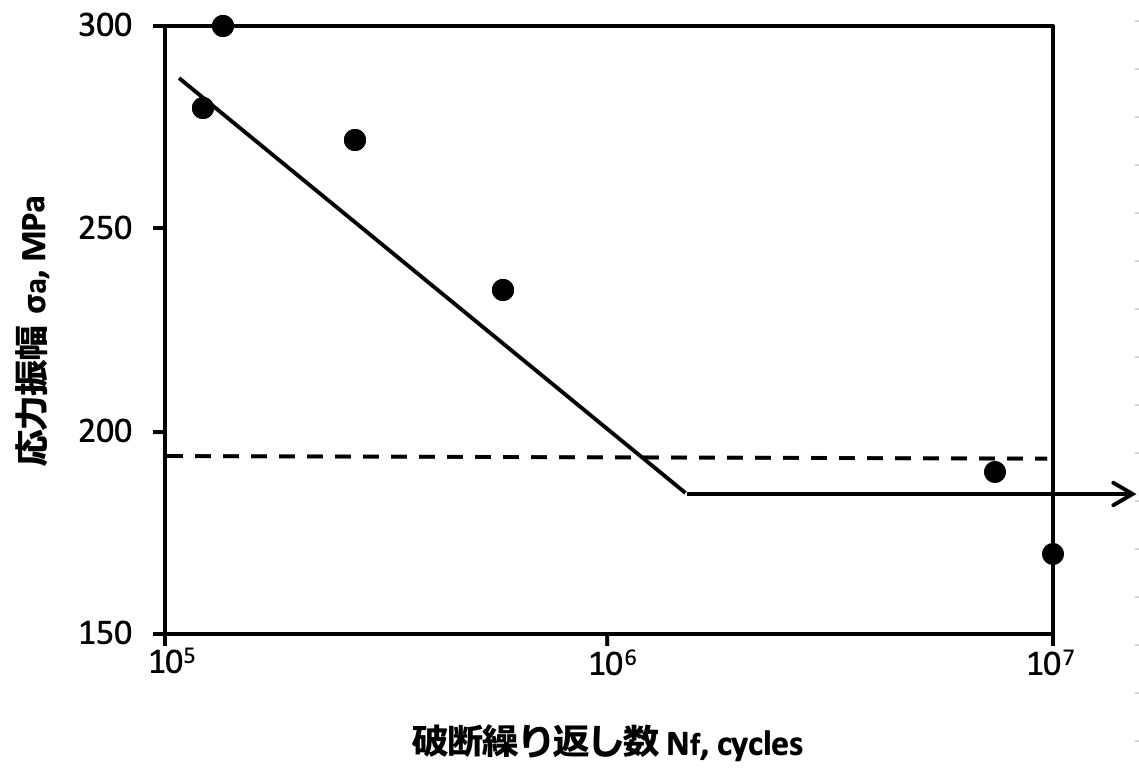

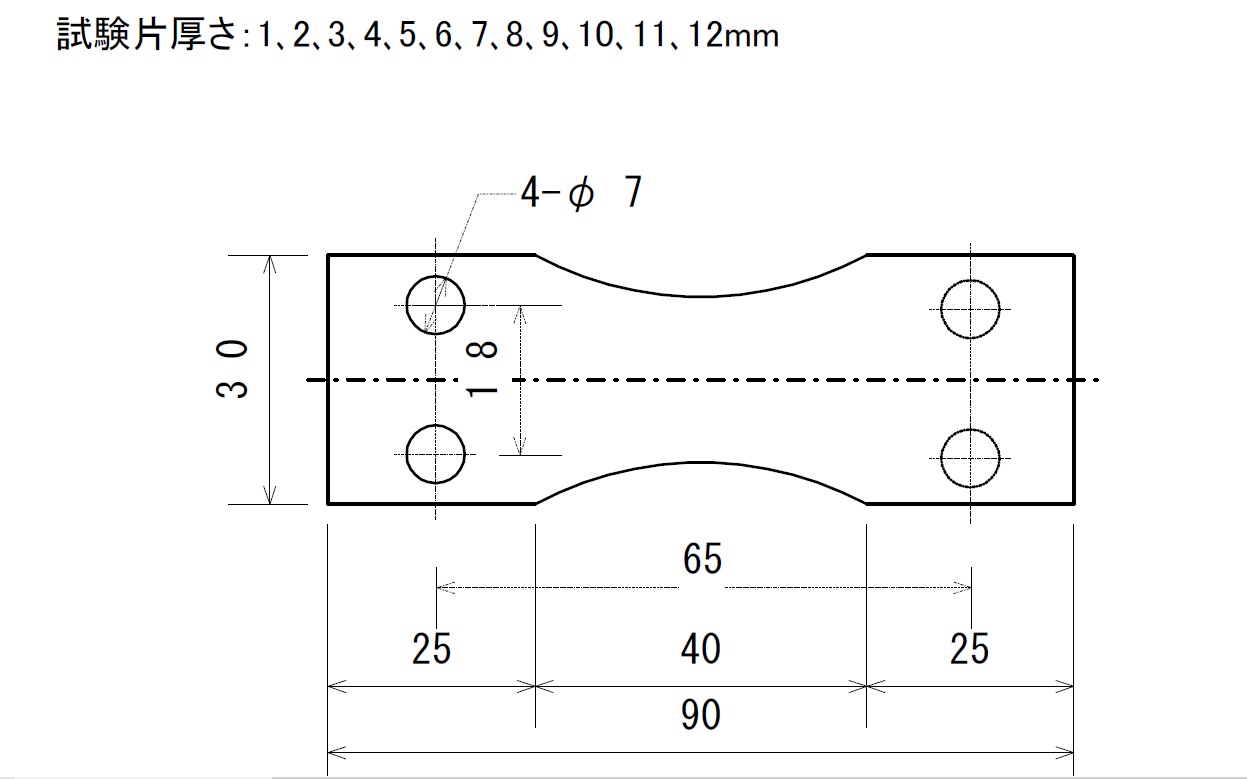

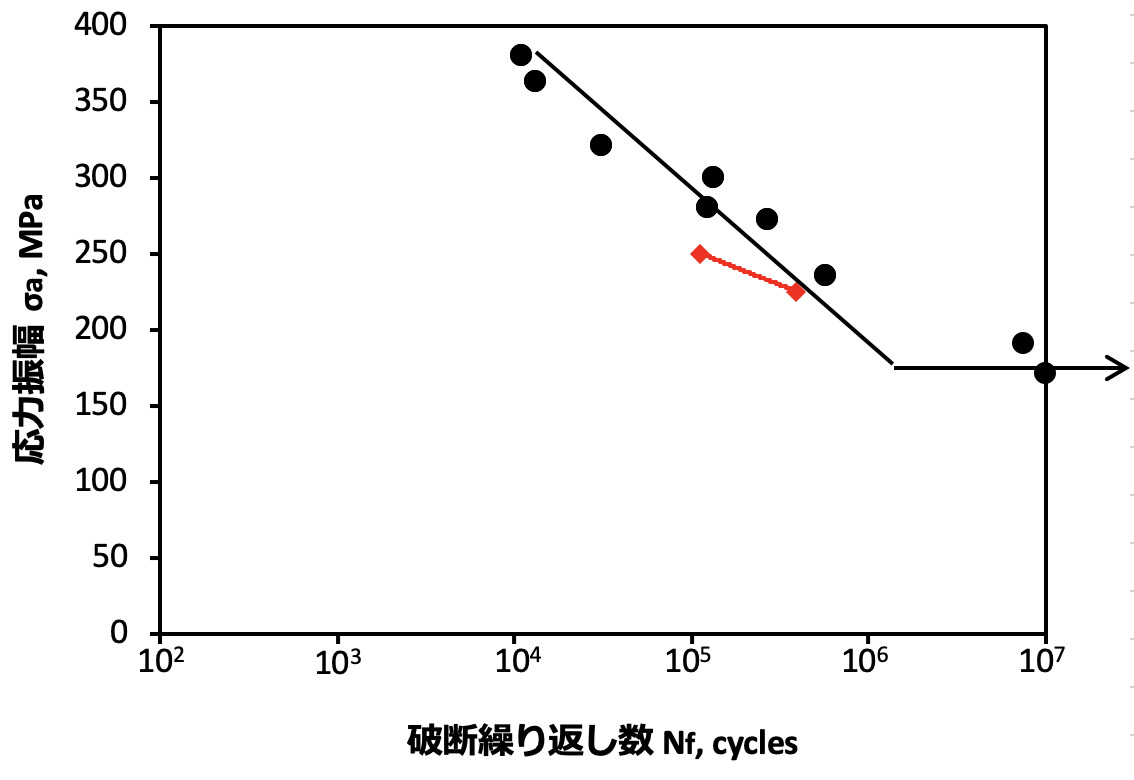

関連資料 番号1 試験片形状	関連資料 番号2 SN線図(1)	関連資料 番号3 SN線図(2)
