概要
ID	Datasheet::00205 (Last update:2019-08-02 22:31:17)
タイトル	S45C鋼　平板曲げ疲労試験
言語	ja	作成者	長島伸夫(NIMS)
材料	S45C	破壊機構	疲労破壊／延性破壊／脆性破壊
実機／実験	実験	環境	室温、大気中、繰り返し曲げ応力(380MPa)、応力比はR=-1で平板曲げの疲労試験を行なった。破壊した時の繰り返し数はNf=1.1x104であった。
破面生成の概要
疲労起点部、疲労進展部、最終破断部はディンプル模様の延性破壊、一部、最終破断しなかった試験片を液体窒素冷却して破断（脆性破壊）
観察者のコメント
材料のS45C鋼は圧延ままの受け入れ材であり、表面の研磨も行なっていない。
外観写真

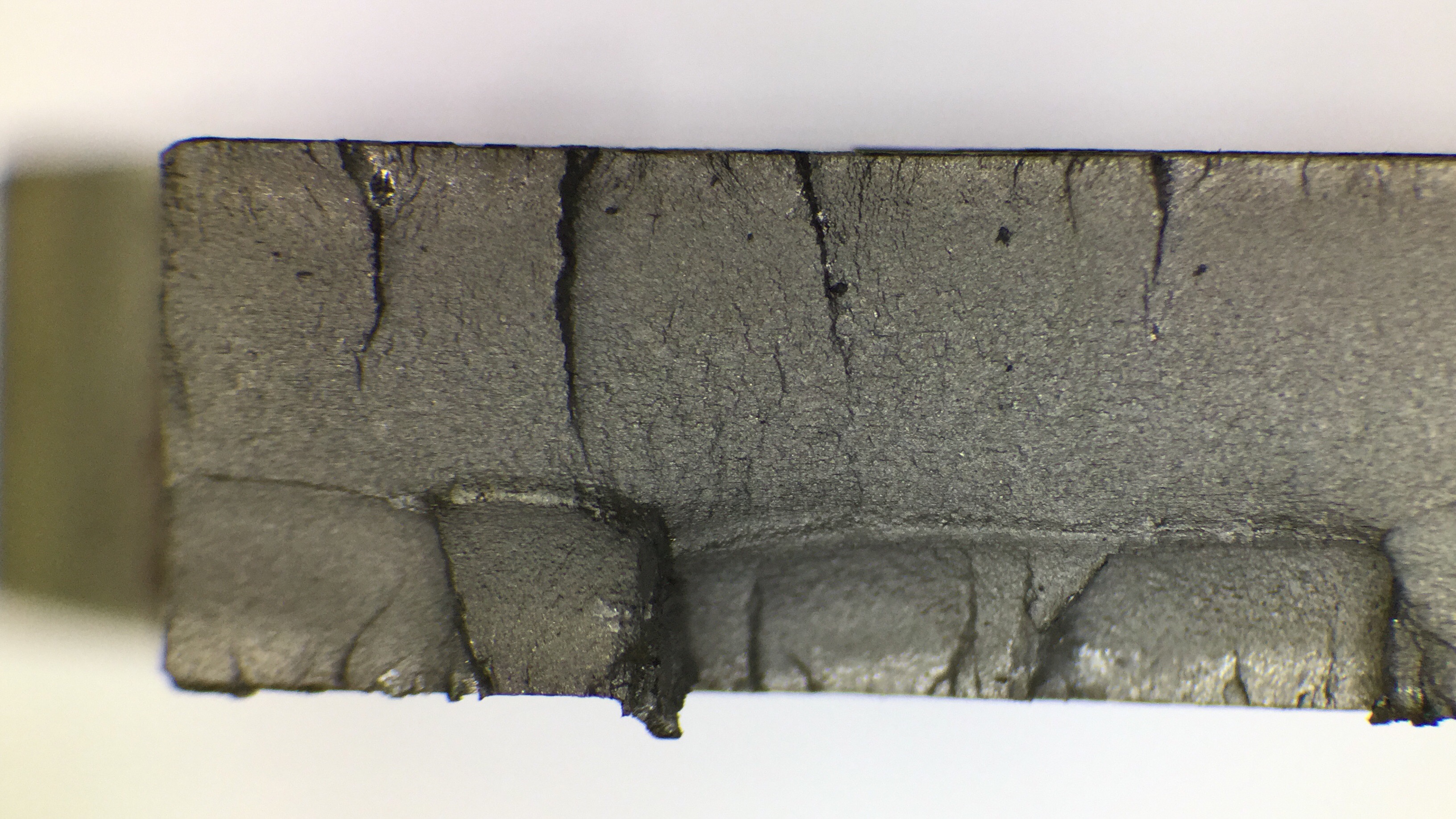

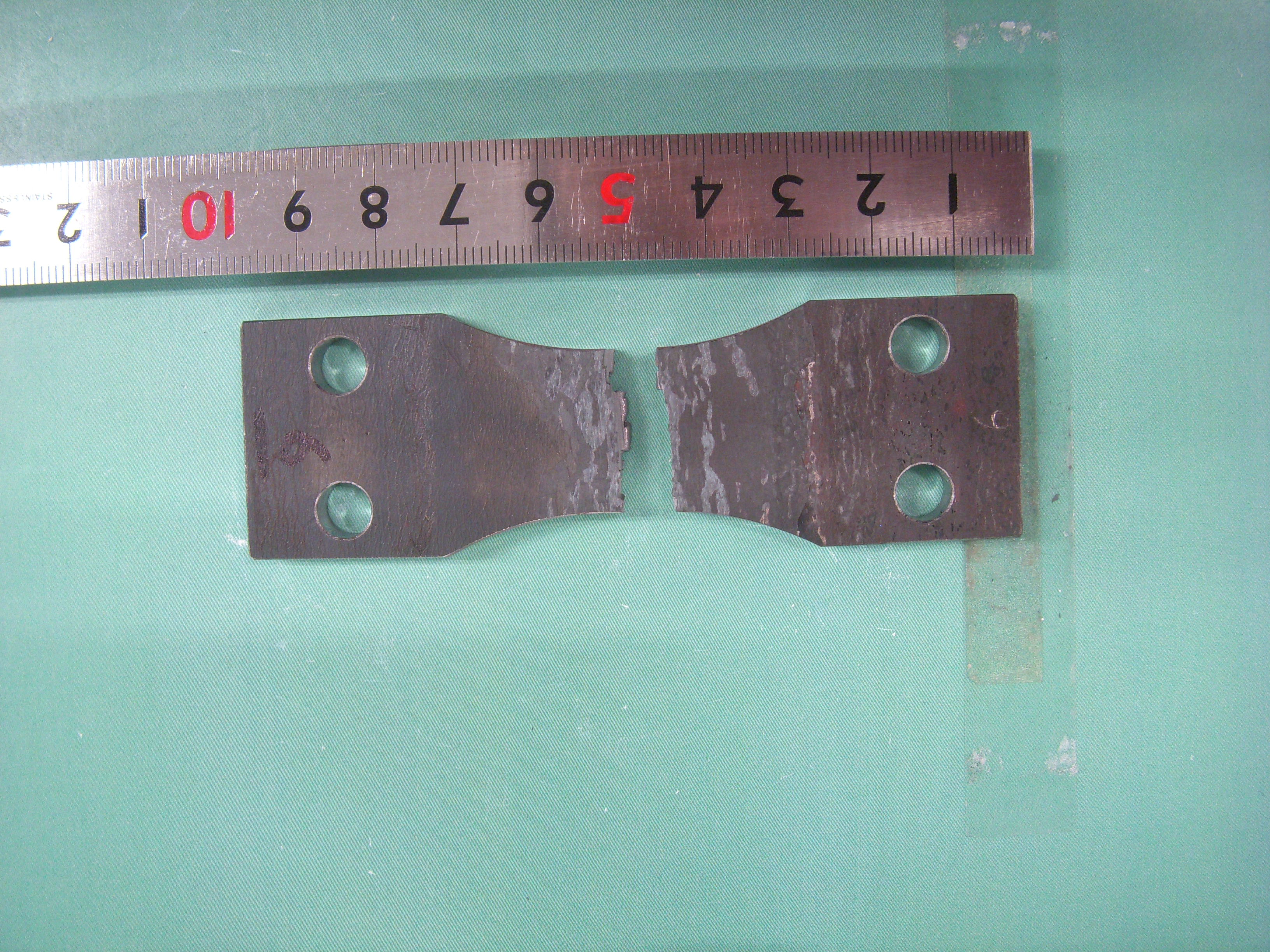

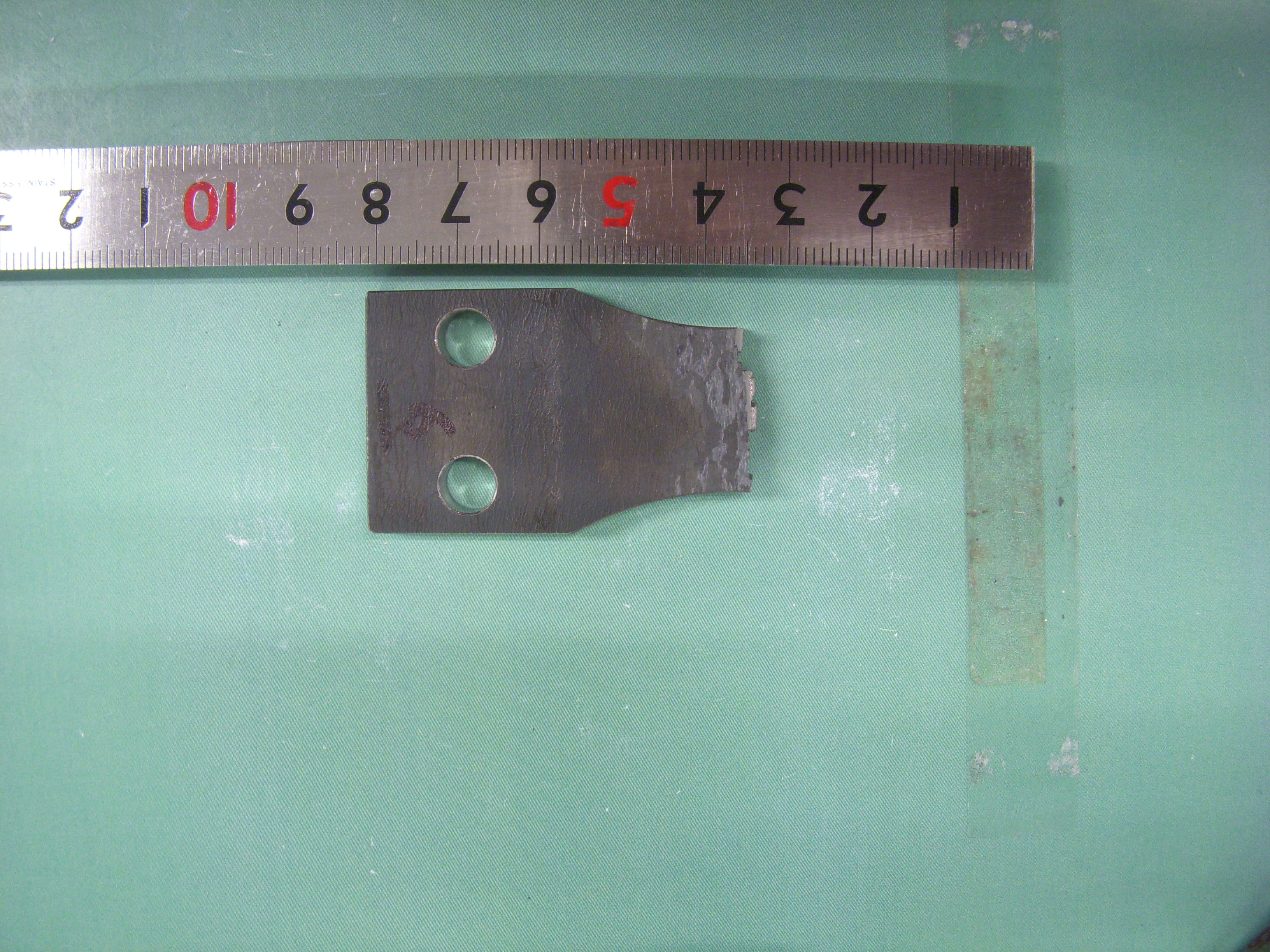

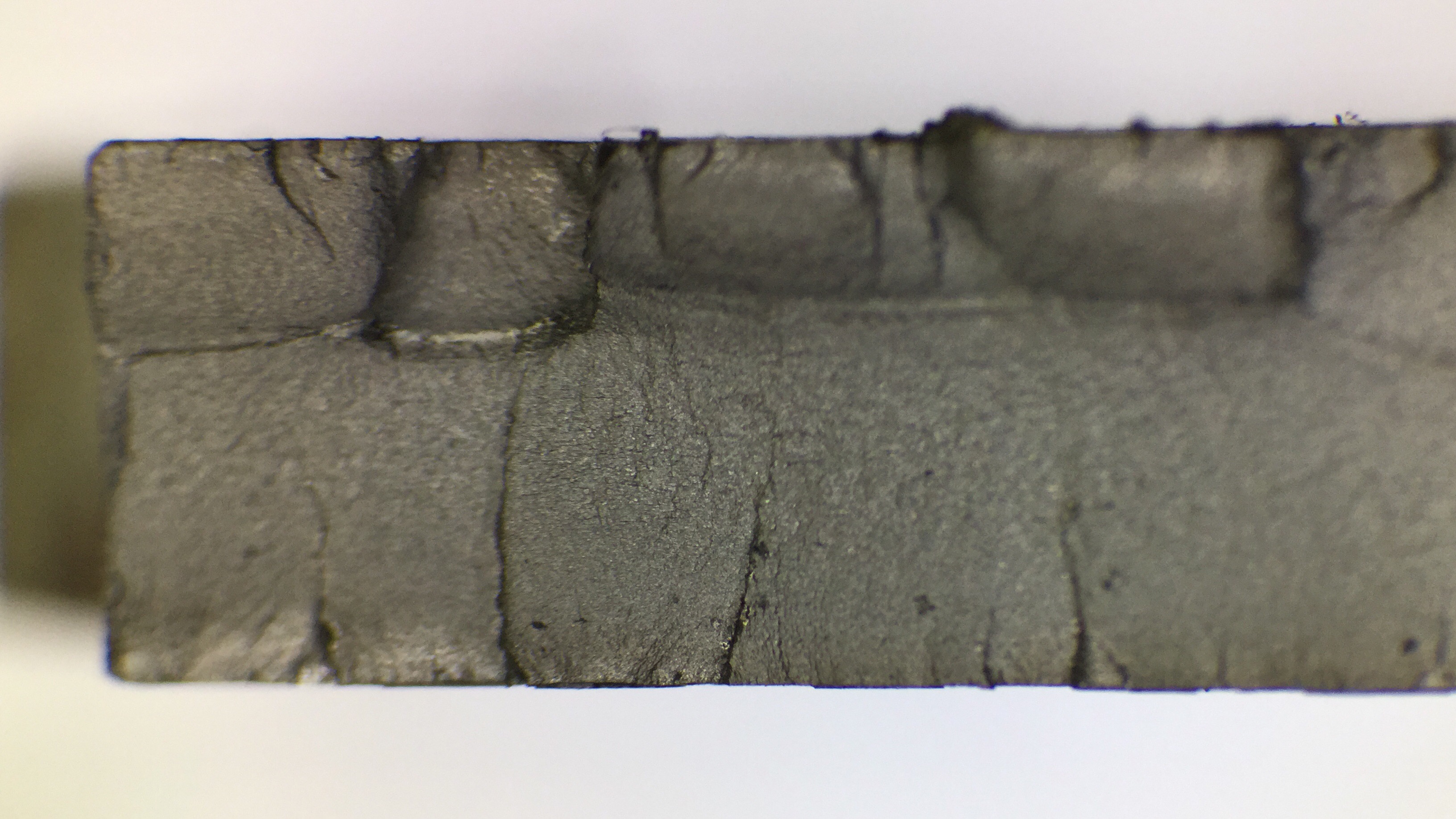

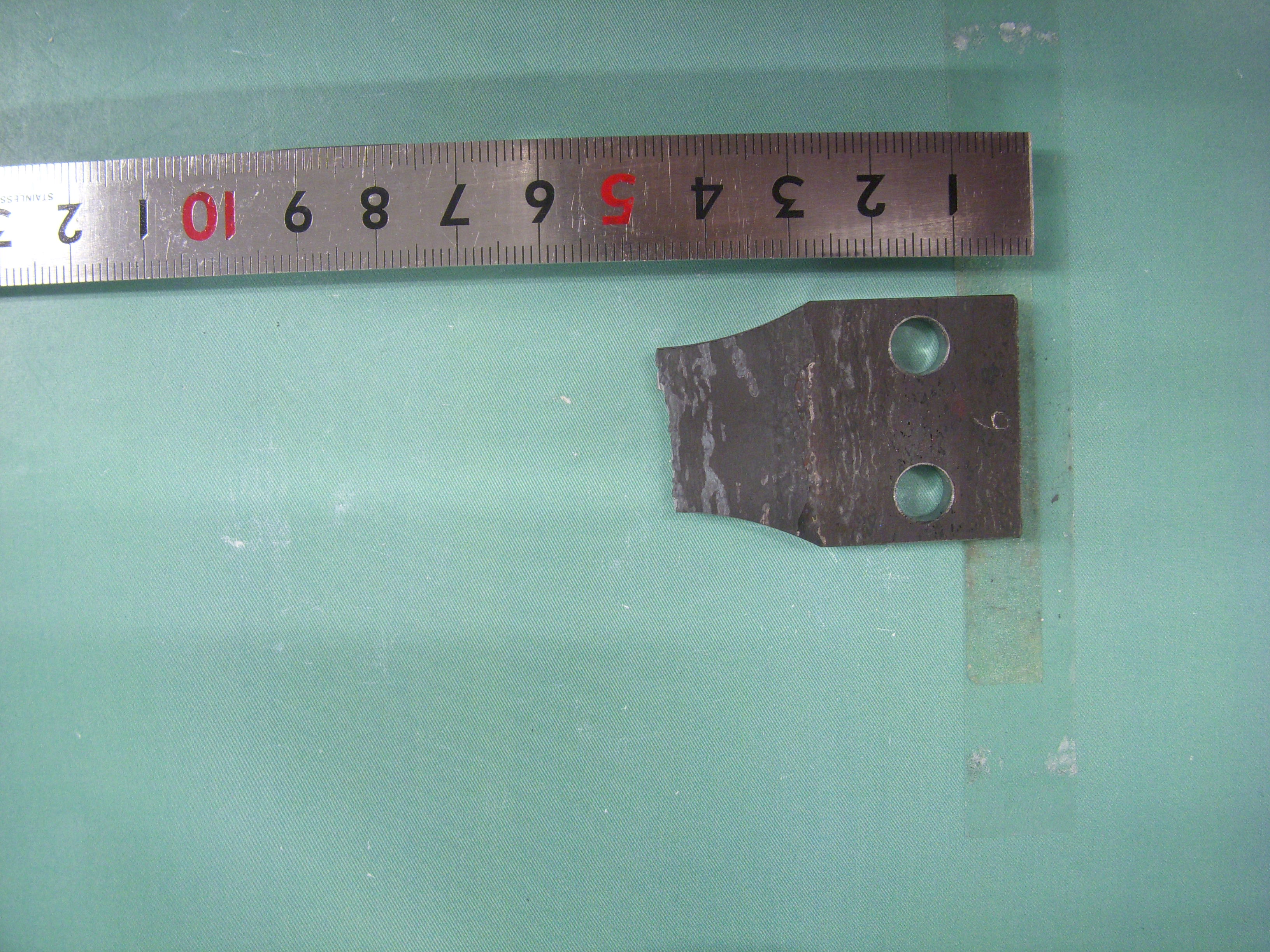

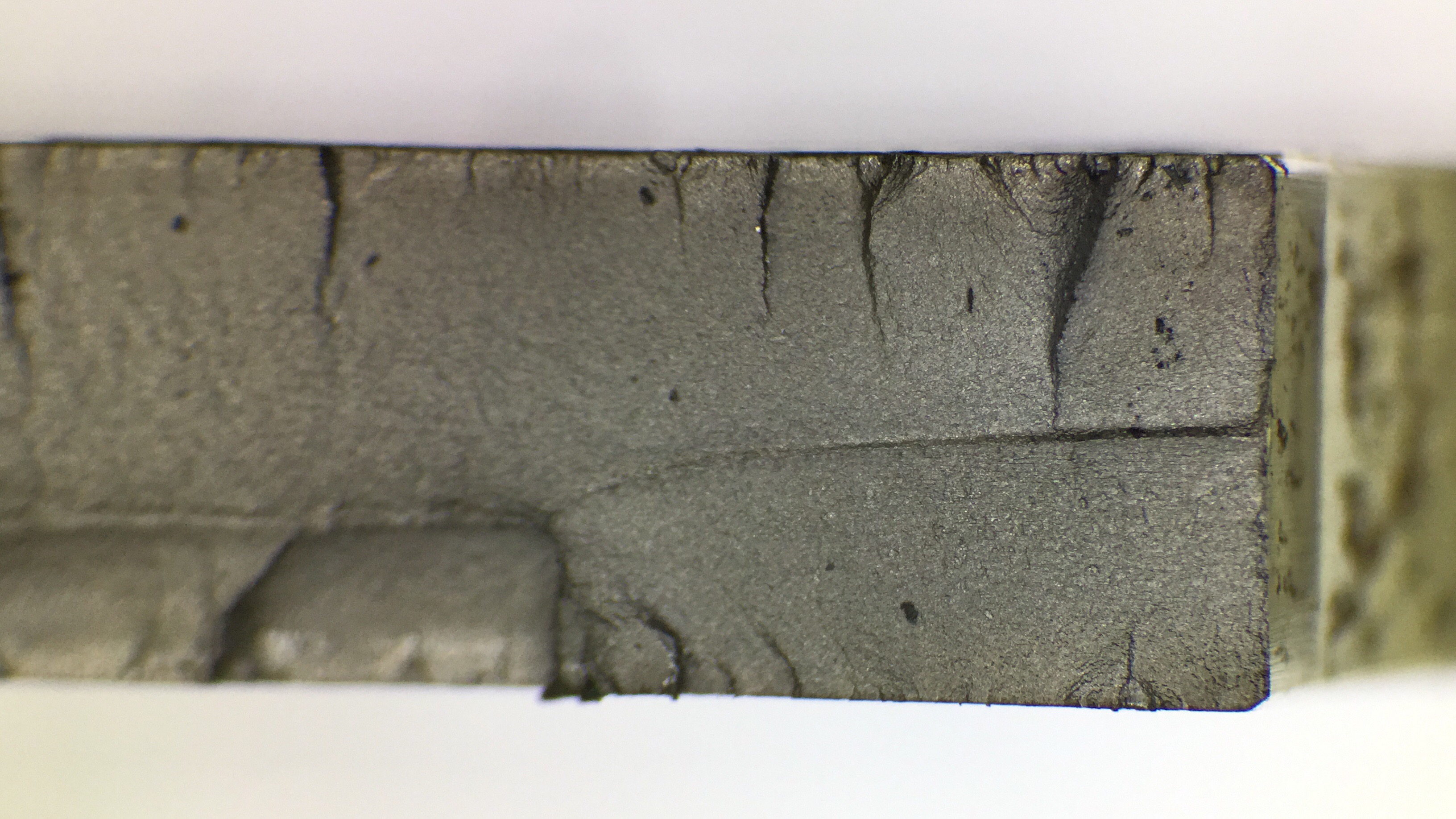

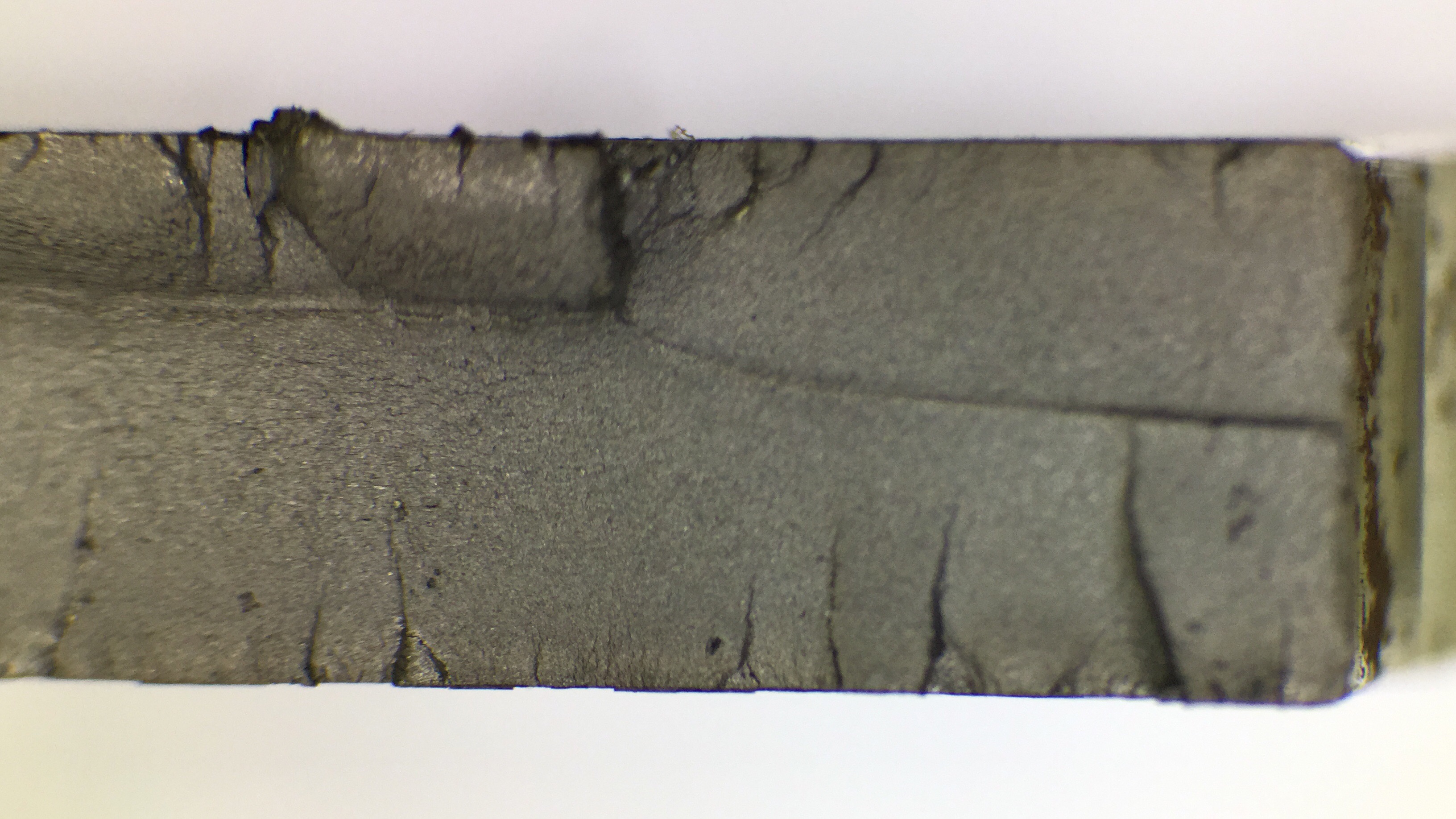

外観写真 番号1 破断面の外観	外観写真 番号2 破断面の外観	外観写真 番号3 破断面の外観	外観写真 番号4 破面
外観写真 番号5 破面	外観写真 番号6 破面	外観写真 番号7 破面
破断面SEM写真

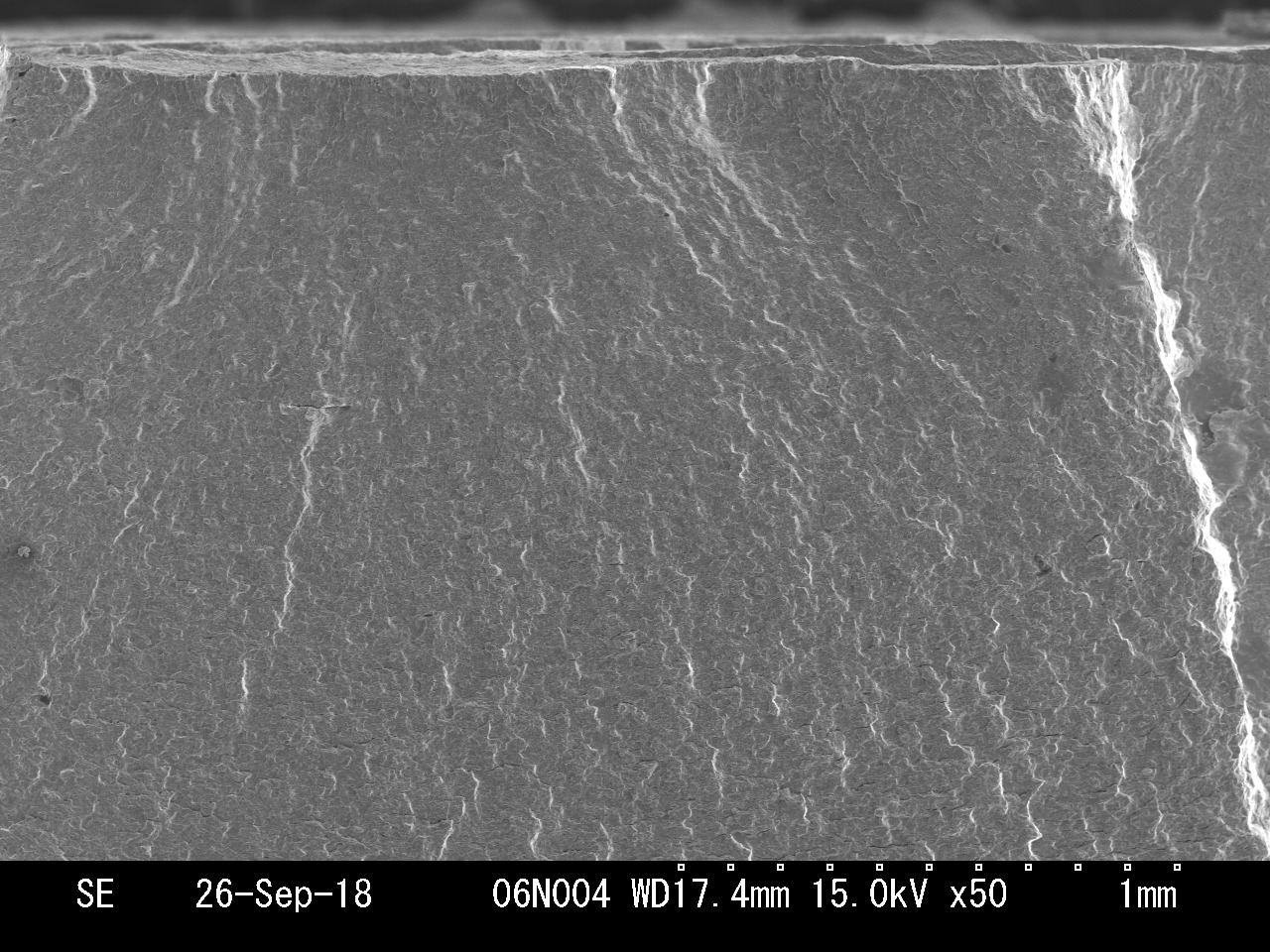

破断面SEM写真 番号1 X=35.66, Y=27.69 起点 倍率 30 画素数 [1280,960]	破断面SEM写真 番号2 同上 倍率 100 画素数 [1280,960]	破断面SEM写真 番号3 同上　(Y=28.00) 倍率 500 画素数 [1280,960]	破断面SEM写真 番号4 同上　(Y=28.50) 倍率 50 画素数 [1280,960]

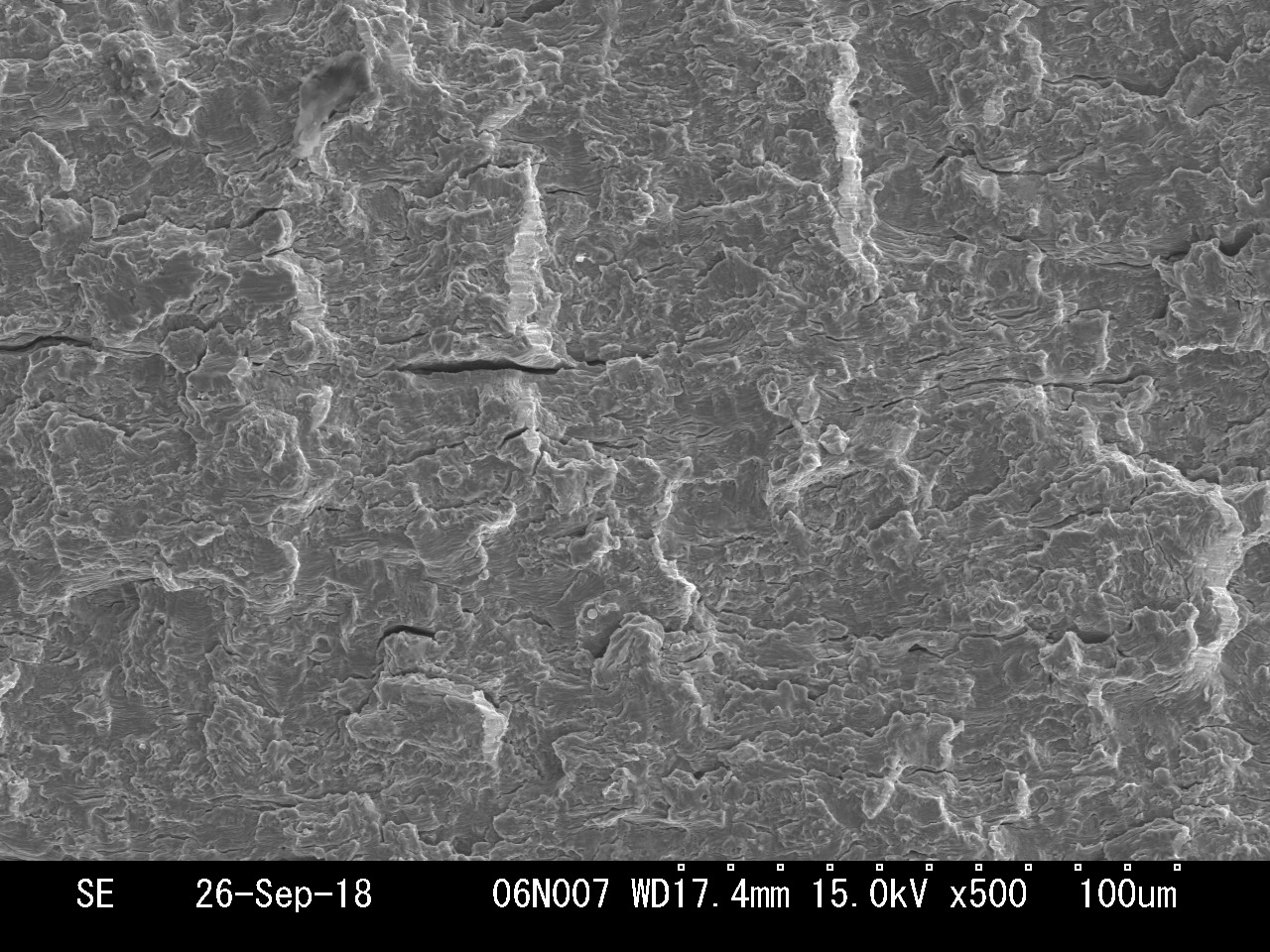

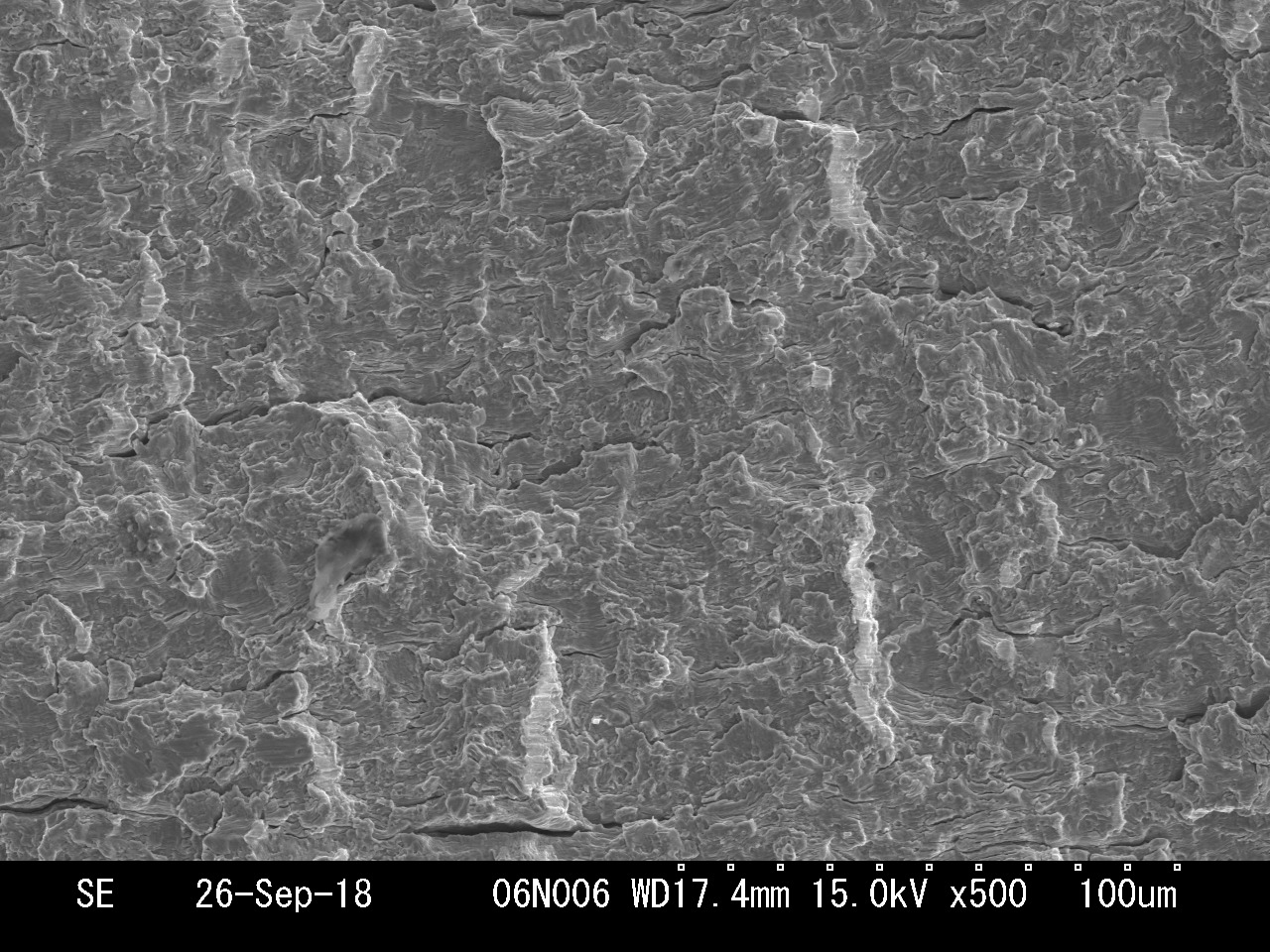

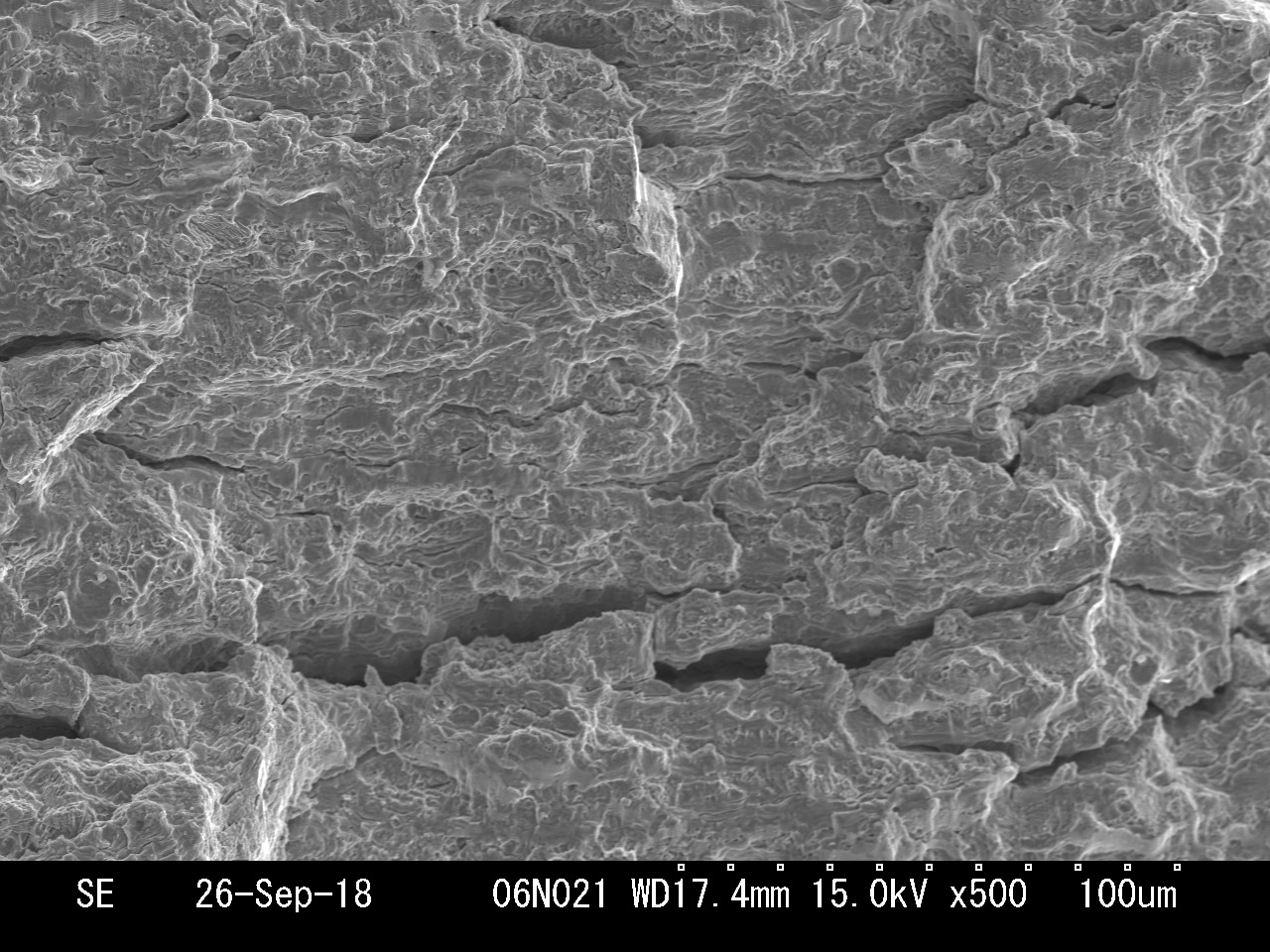

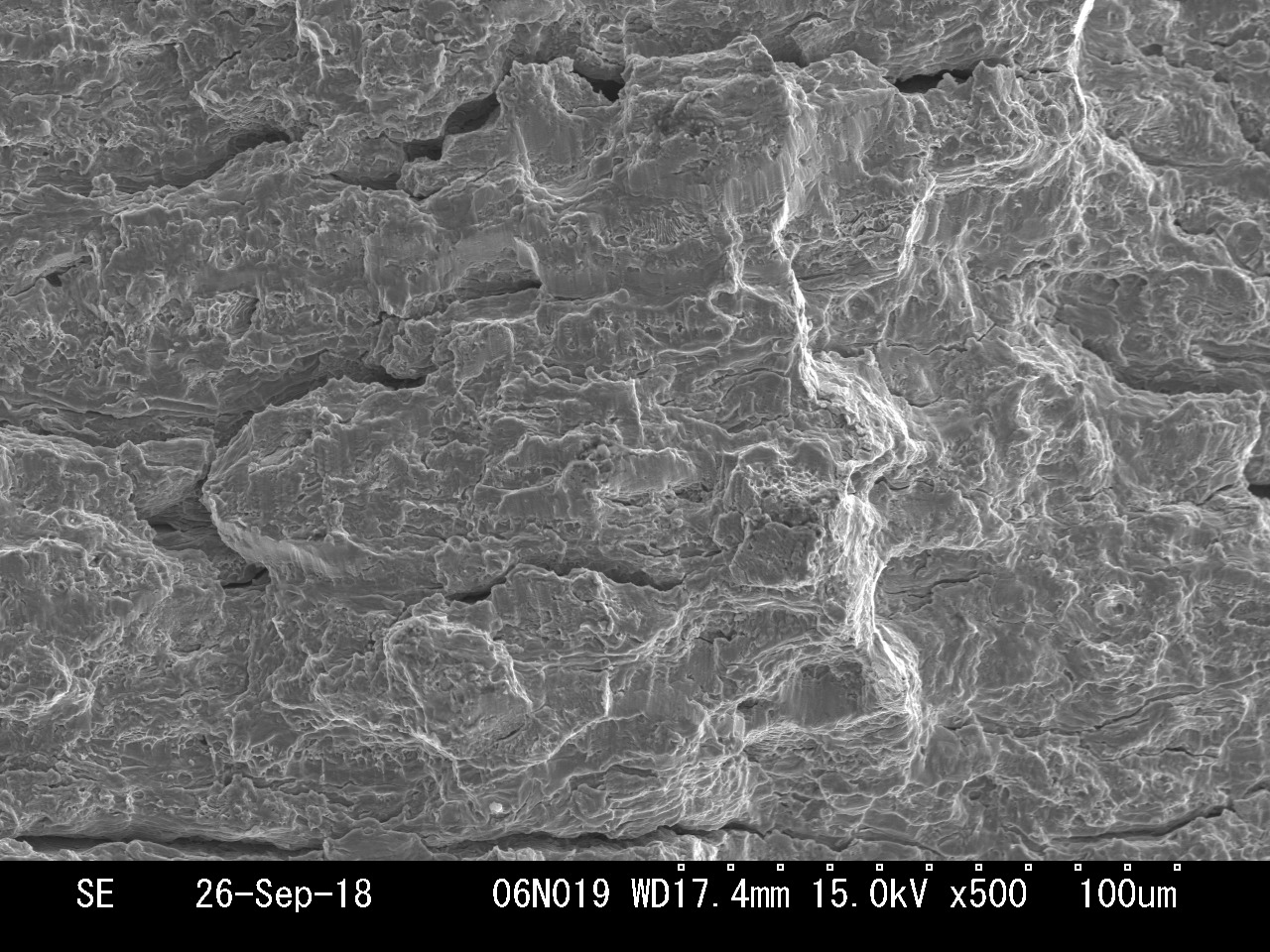

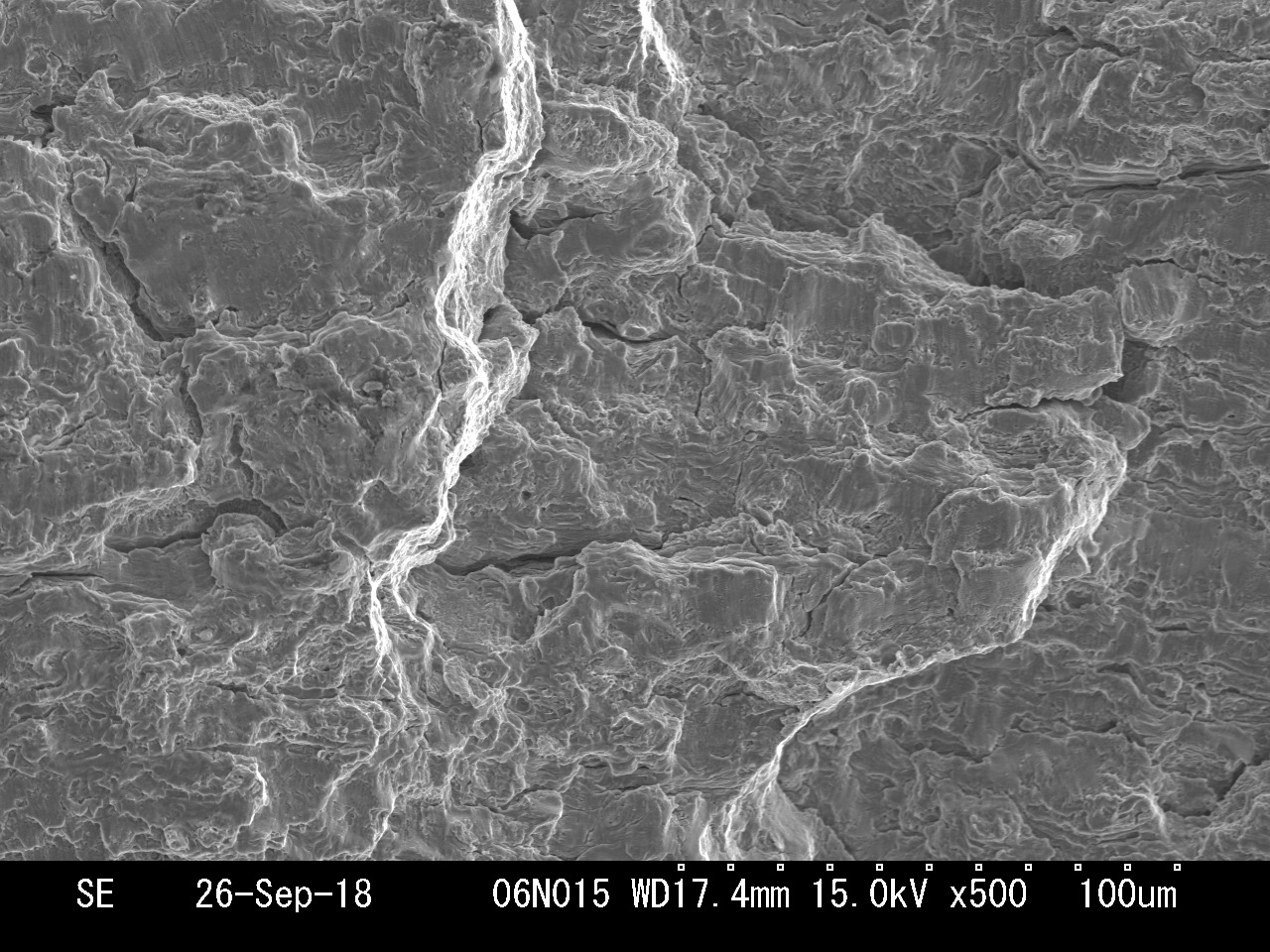

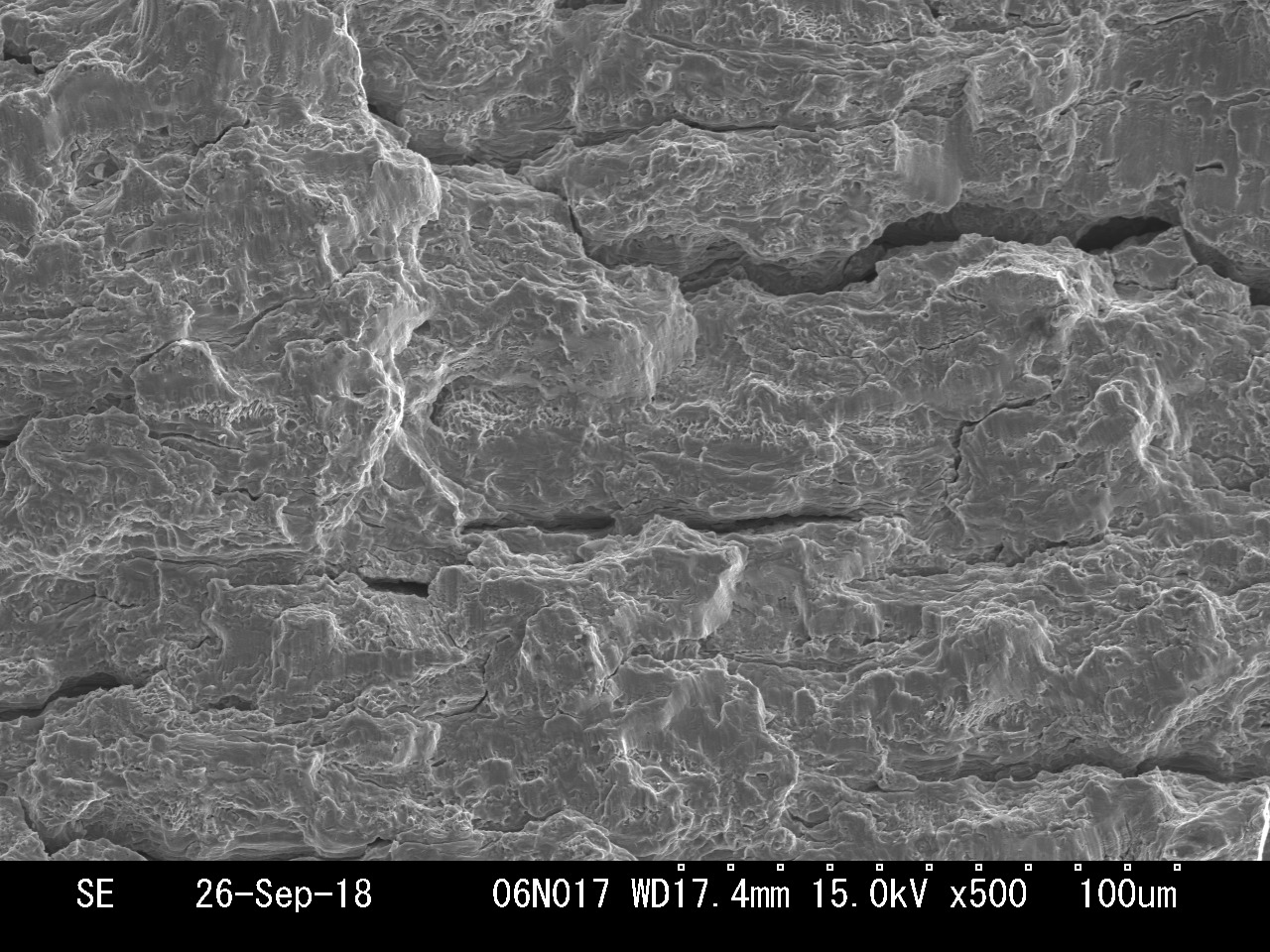

破断面SEM写真 番号5 以下連続撮影 倍率 500 画素数 [1280,960]	破断面SEM写真 番号6 倍率 500 画素数 [1280,960]	破断面SEM写真 番号7 倍率 500 画素数 [1280,960]	破断面SEM写真 番号8 倍率 500 画素数 [1280,960]

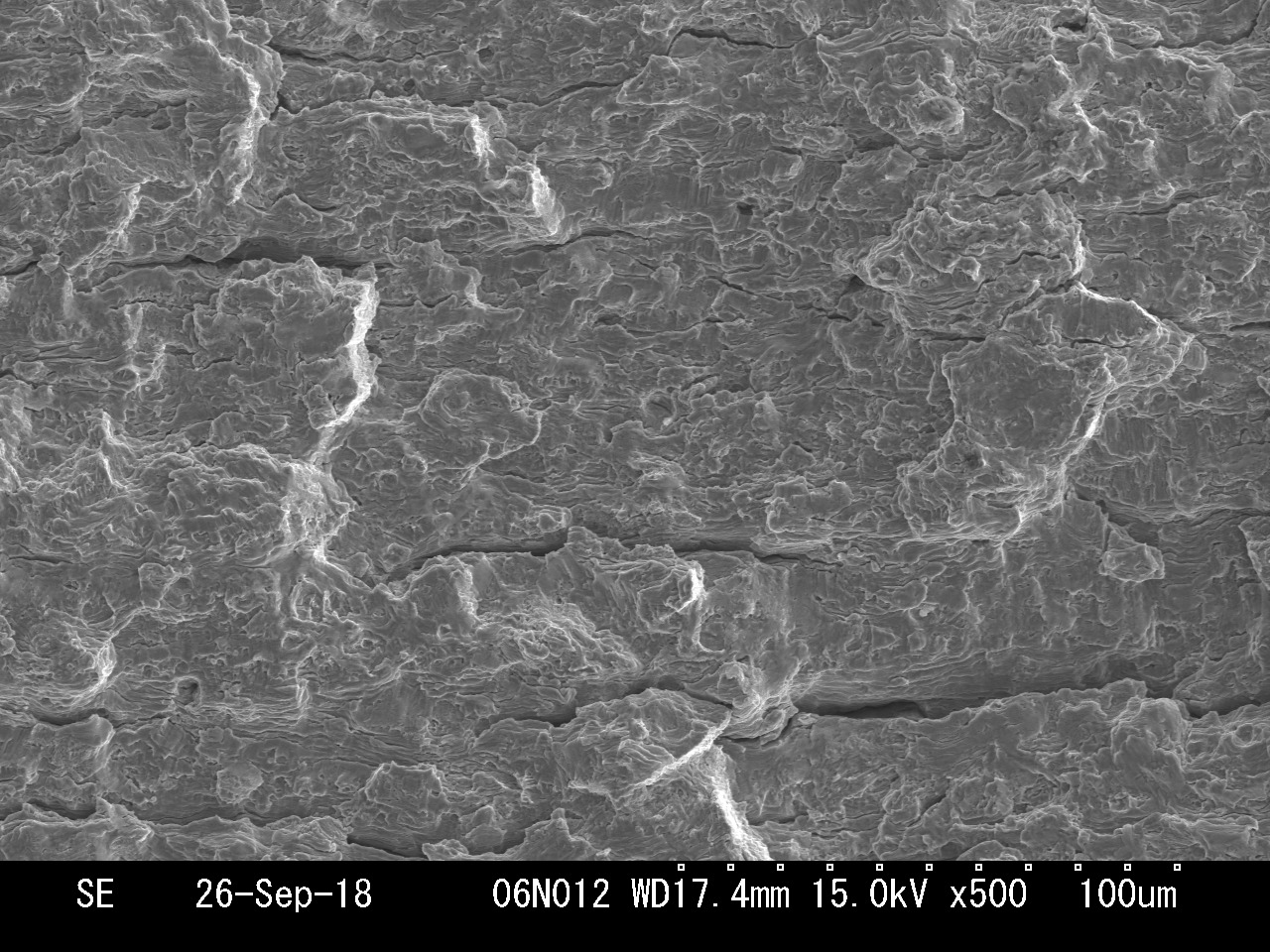

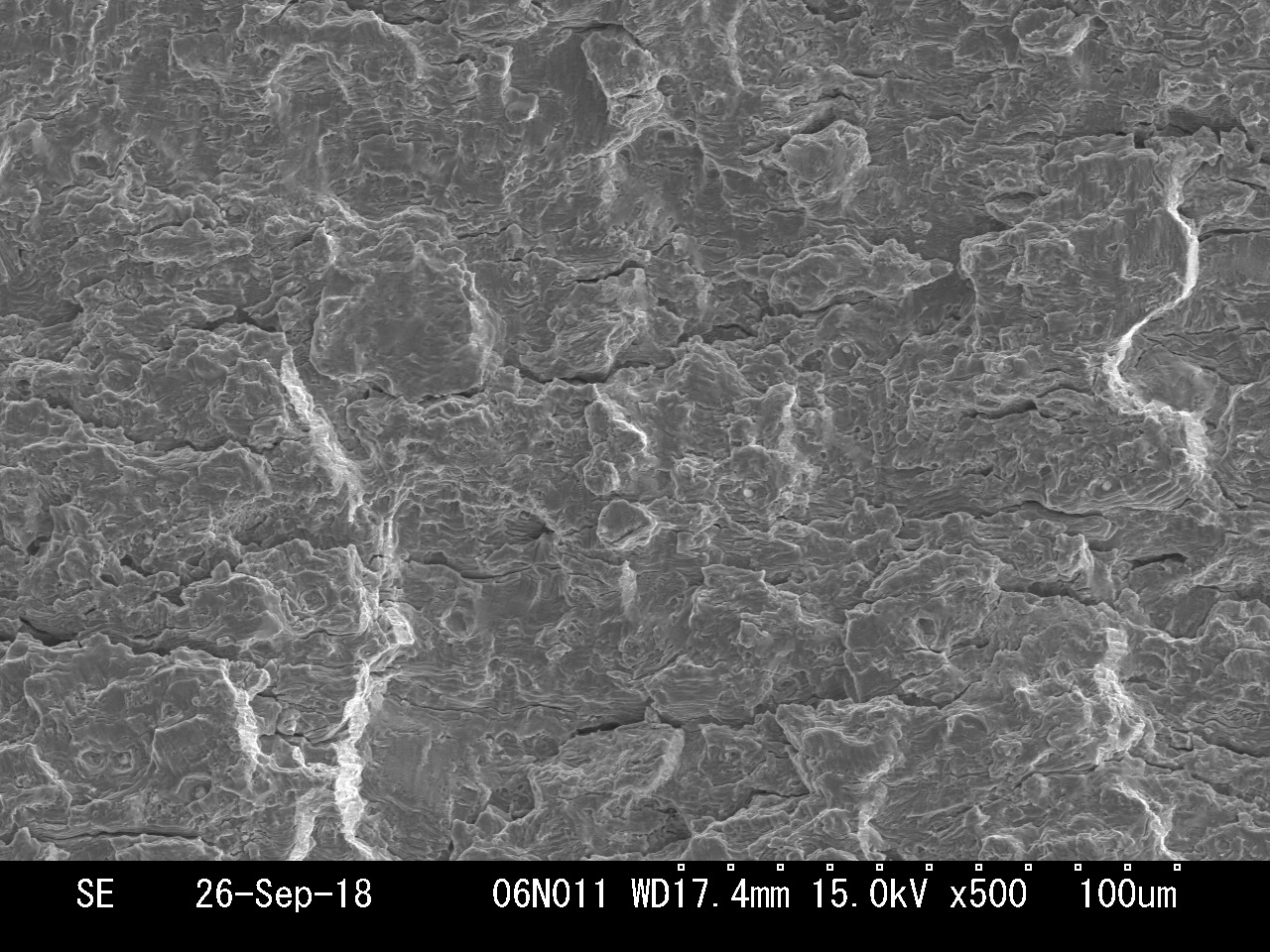

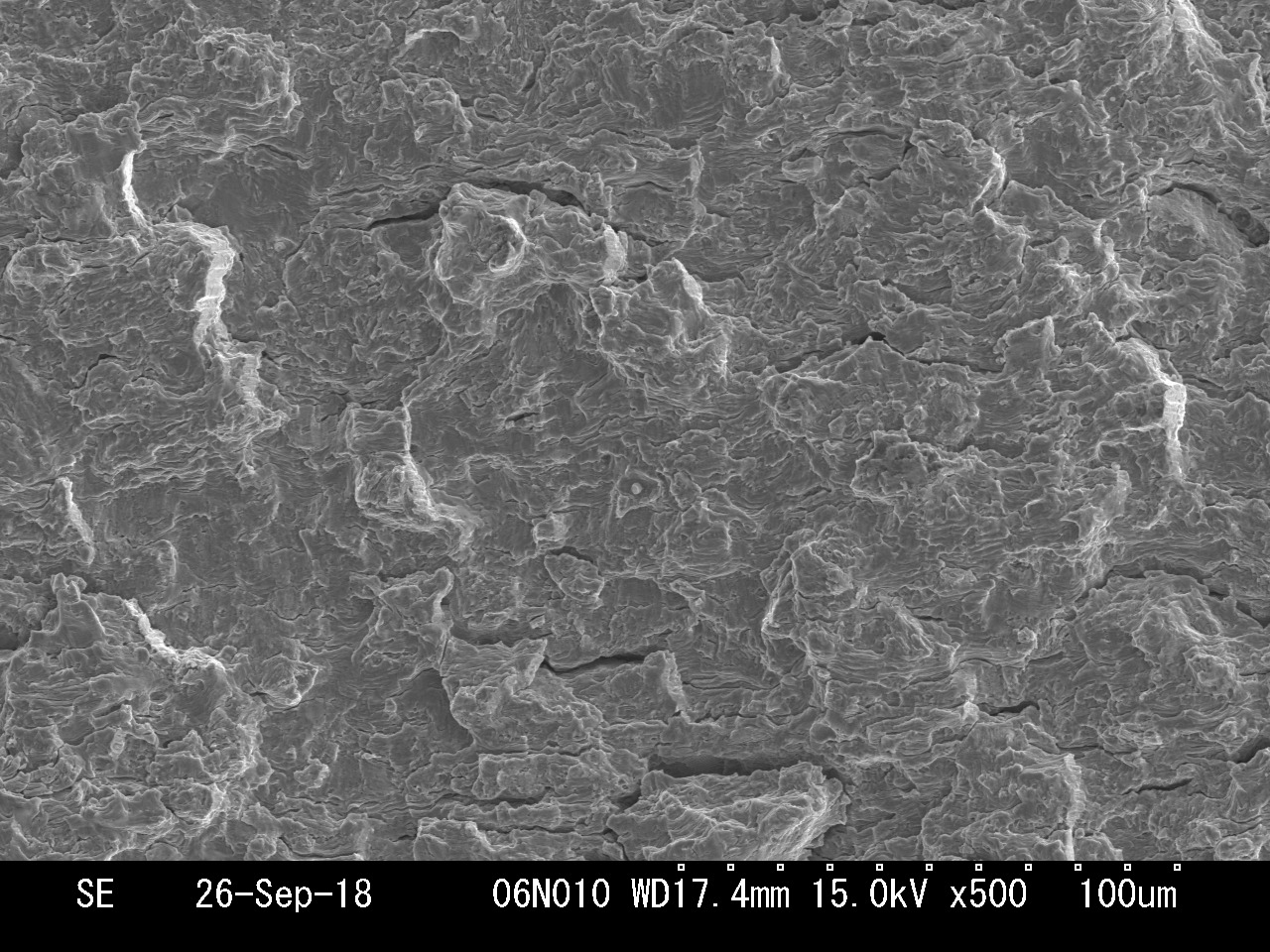

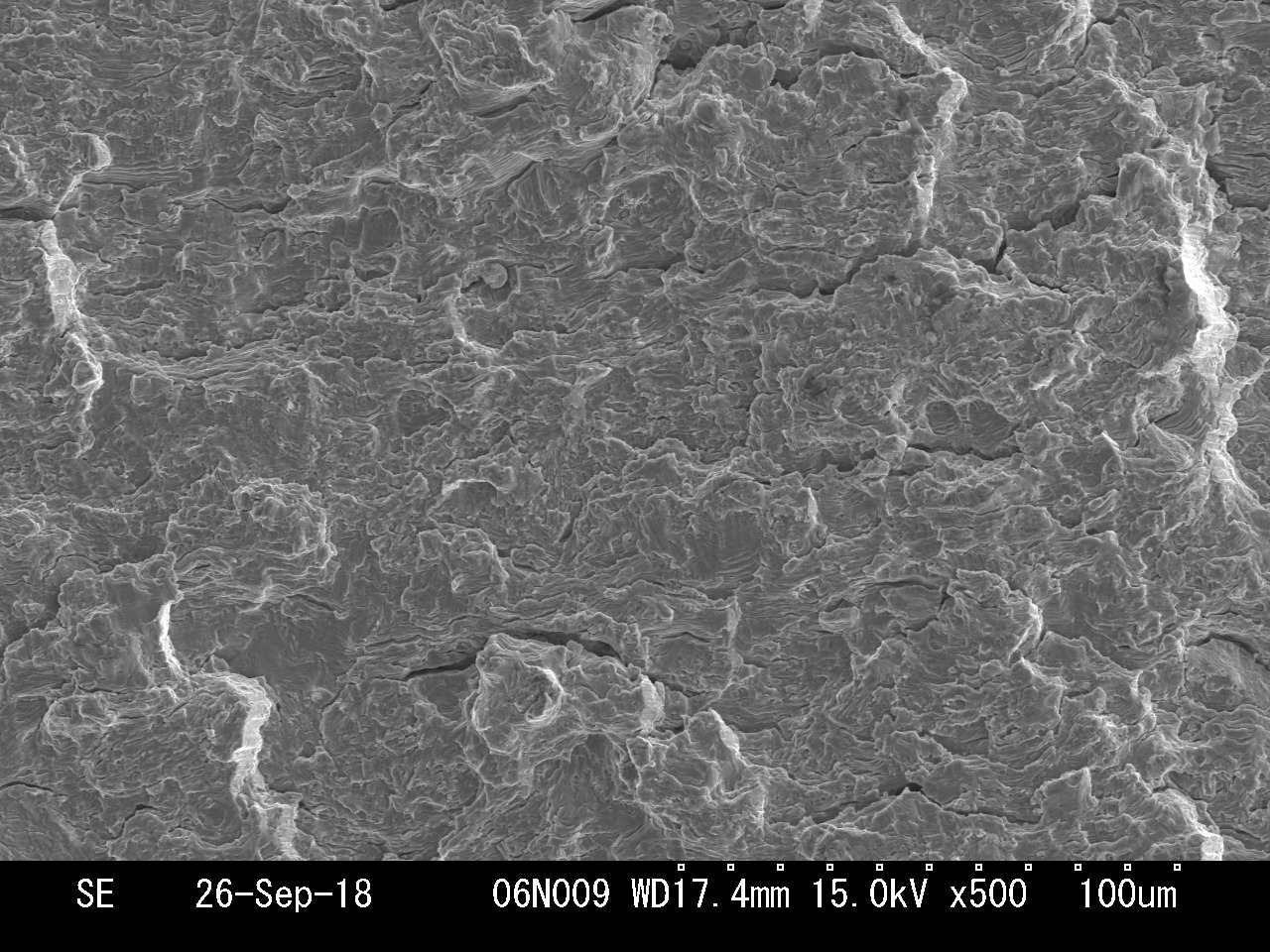

破断面SEM写真 番号9 倍率 500 画素数 [1280,960]	破断面SEM写真 番号10 倍率 500 画素数 [1280,960]	破断面SEM写真 番号11 倍率 500 画素数 [1280,960]	破断面SEM写真 番号12 倍率 500 画素数 [1280,960]

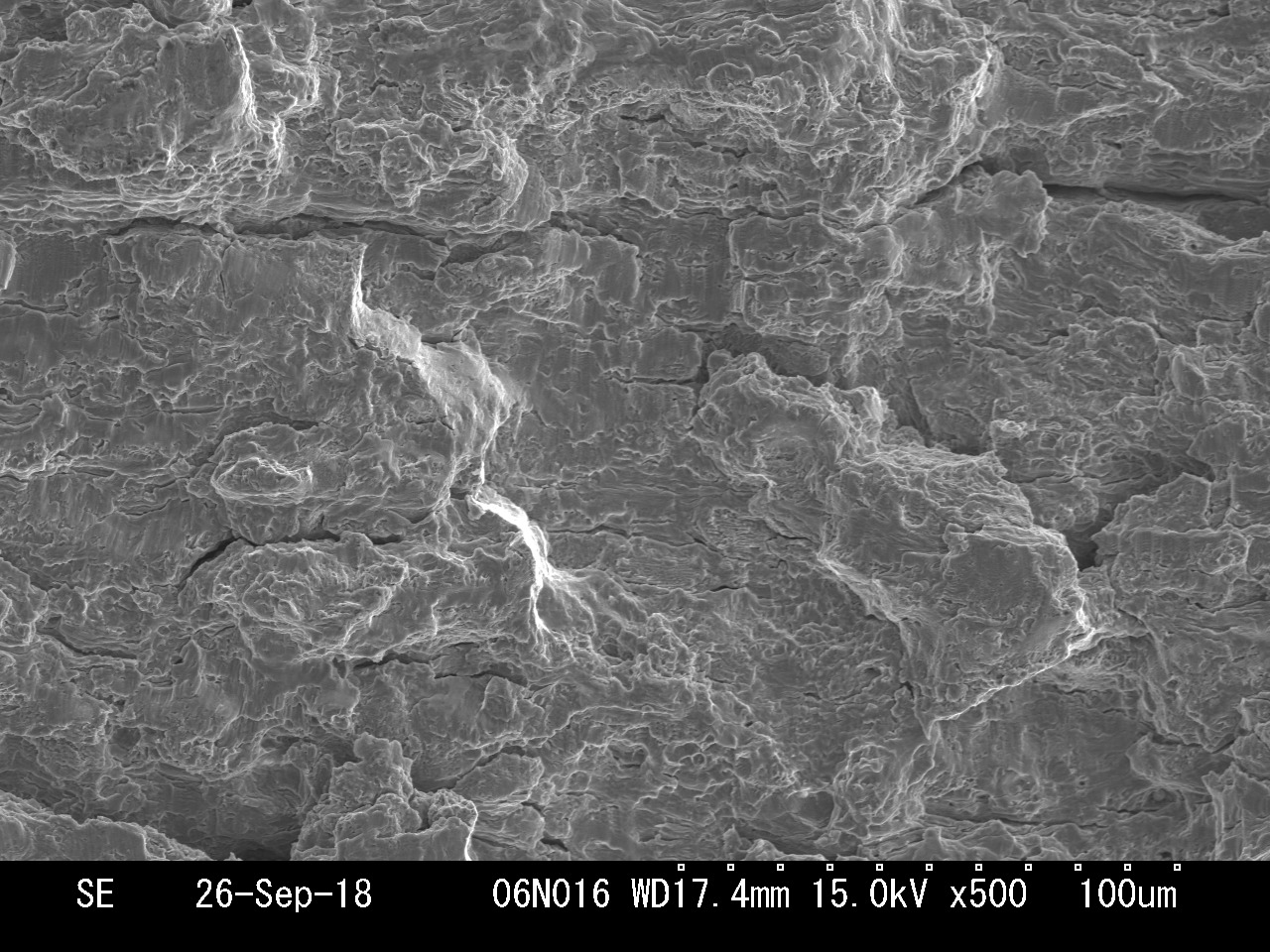

破断面SEM写真 番号13 倍率 500 画素数 [1280,960]	破断面SEM写真 番号14 倍率 500 画素数 [1280,960]	破断面SEM写真 番号15 倍率 500 画素数 [1280,960]	破断面SEM写真 番号16 倍率 500 画素数 [1280,960]
破断面SEM写真 番号17 倍率 500 画素数 [1280,960]	破断面SEM写真 番号18 倍率 500 画素数 [1280,960]	破断面SEM写真 番号19 倍率 500 画素数 [1280,960]	破断面SEM写真 番号20 倍率 500 画素数 [1280,960]

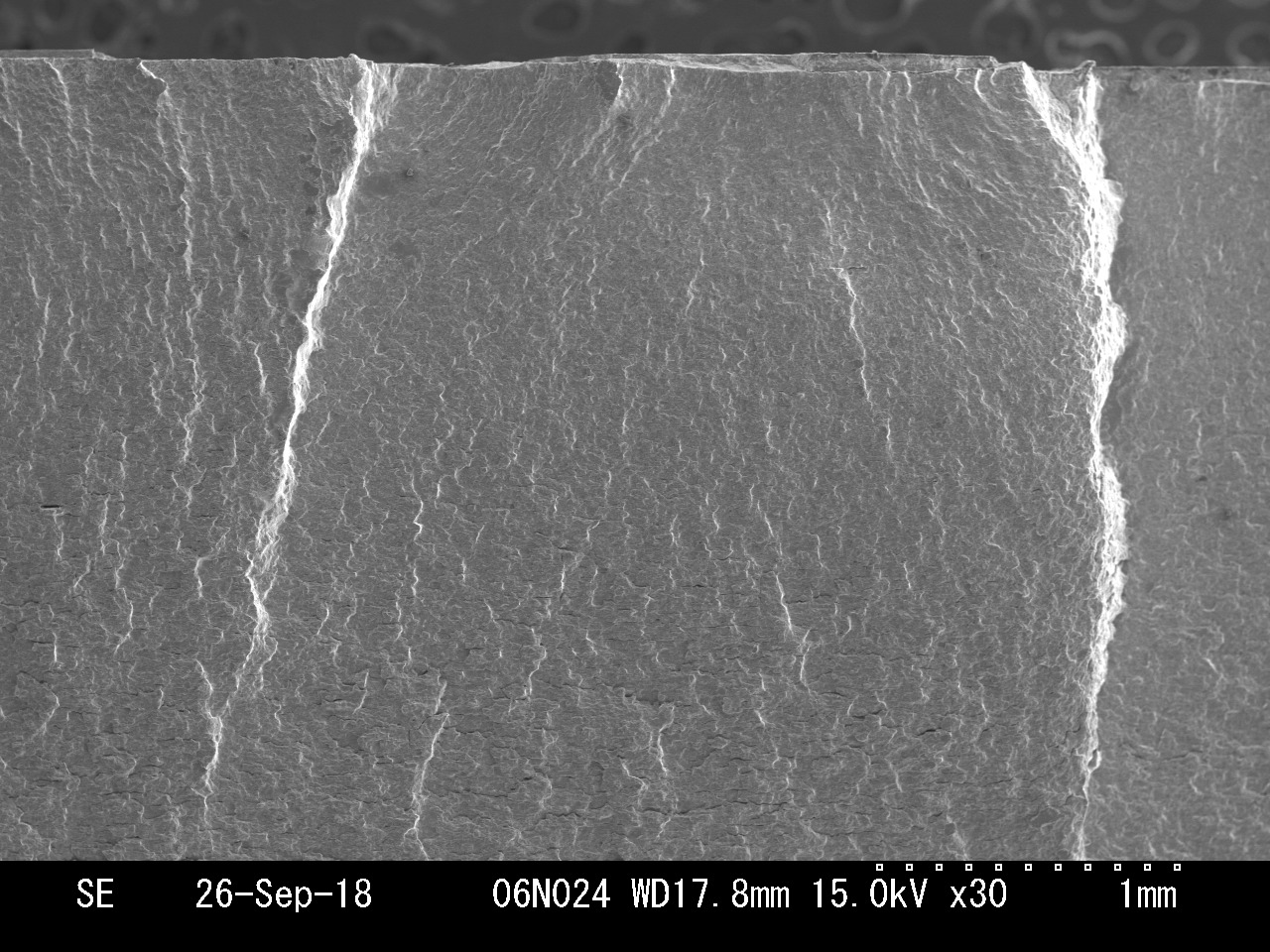

破断面SEM写真 番号21 倍率 500 画素数 [1280,960]	破断面SEM写真 番号22 倍率 500 画素数 [1280,960]	破断面SEM写真 番号23 倍率 500 画素数 [1280,960]	破断面SEM写真 番号24 起点 倍率 30 画素数 [1280,960]

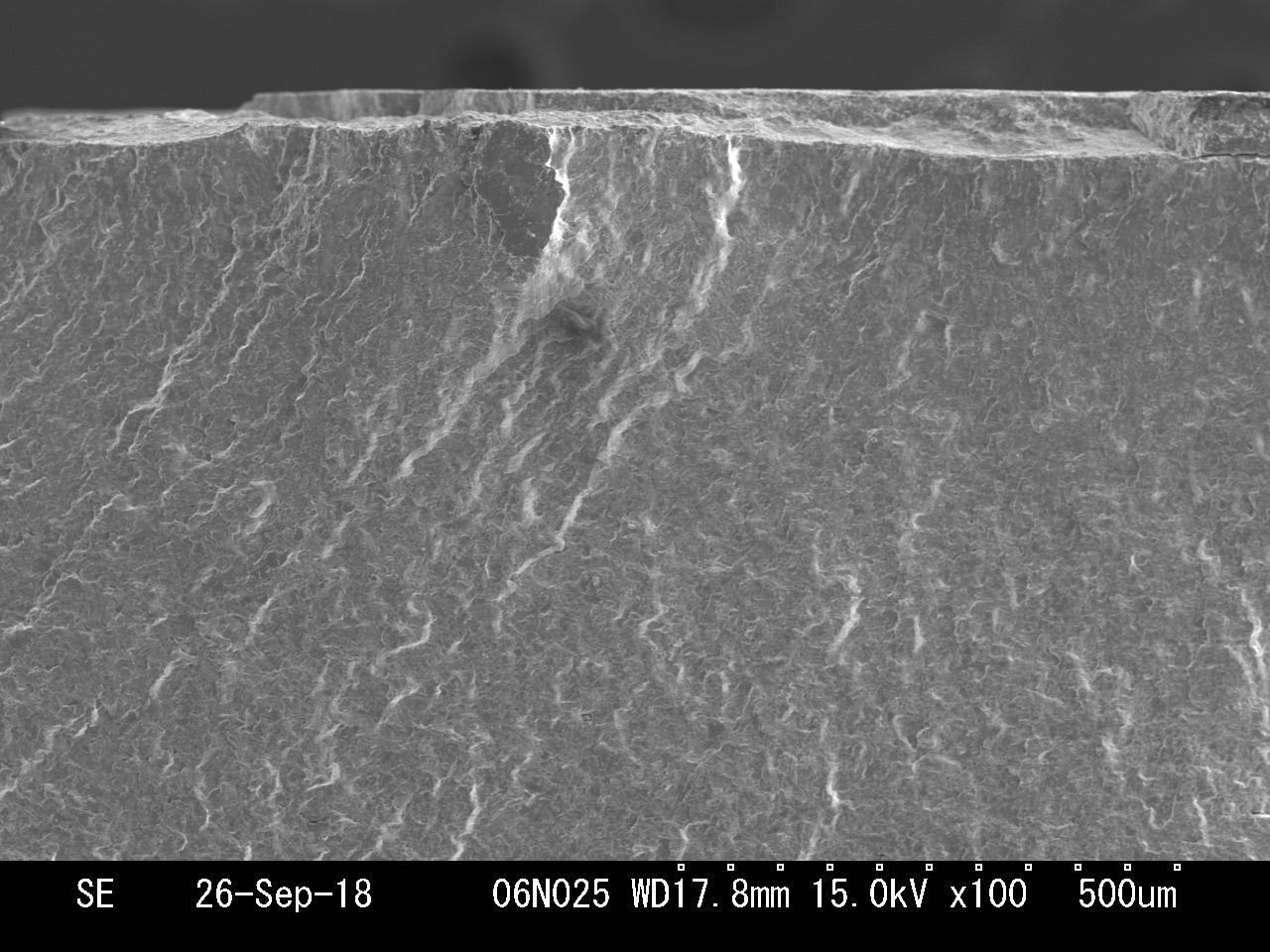

破断面SEM写真 番号25 同上 倍率 100 画素数 [1280,960]	破断面SEM写真 番号26 以下連続撮影 倍率 500 画素数 [1280,960]	破断面SEM写真 番号27 倍率 500 画素数 [1280,960]	破断面SEM写真 番号28 倍率 500 画素数 [1280,960]

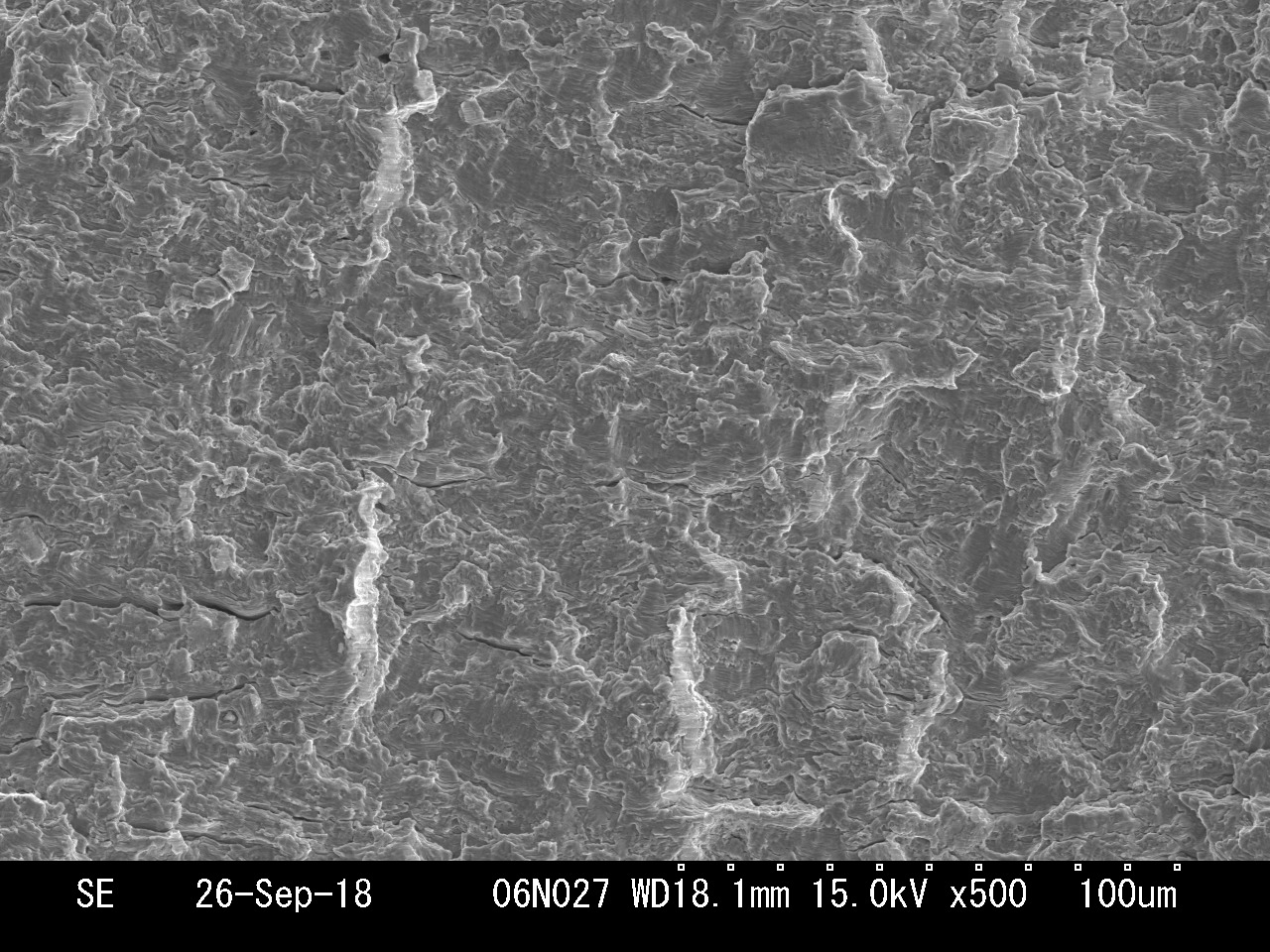

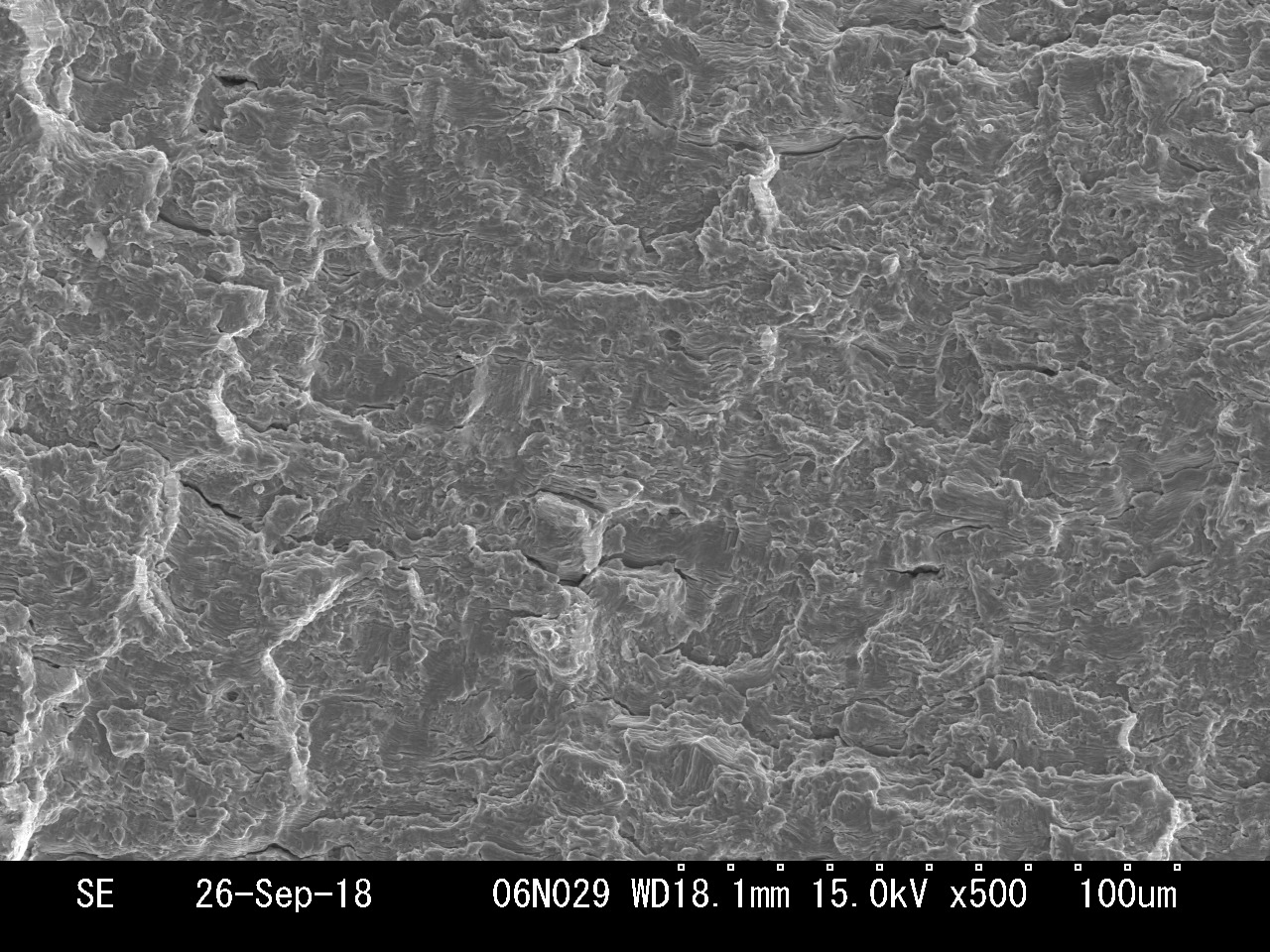

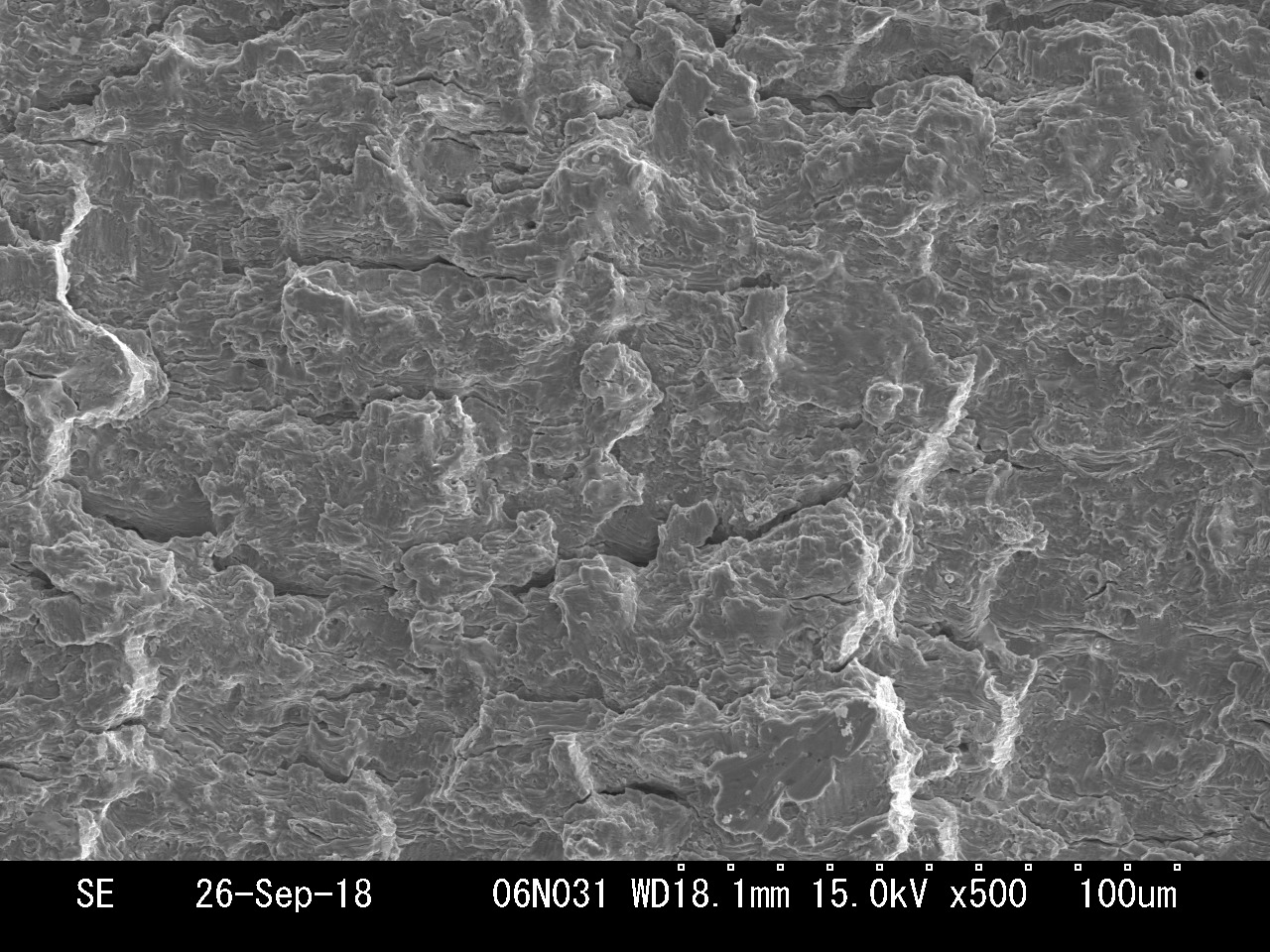

破断面SEM写真 番号29 倍率 500 画素数 [1280,960]	破断面SEM写真 番号30 倍率 500 画素数 [1280,960]	破断面SEM写真 番号31 倍率 500 画素数 [1280,960]	破断面SEM写真 番号32 倍率 500 画素数 [1280,960]

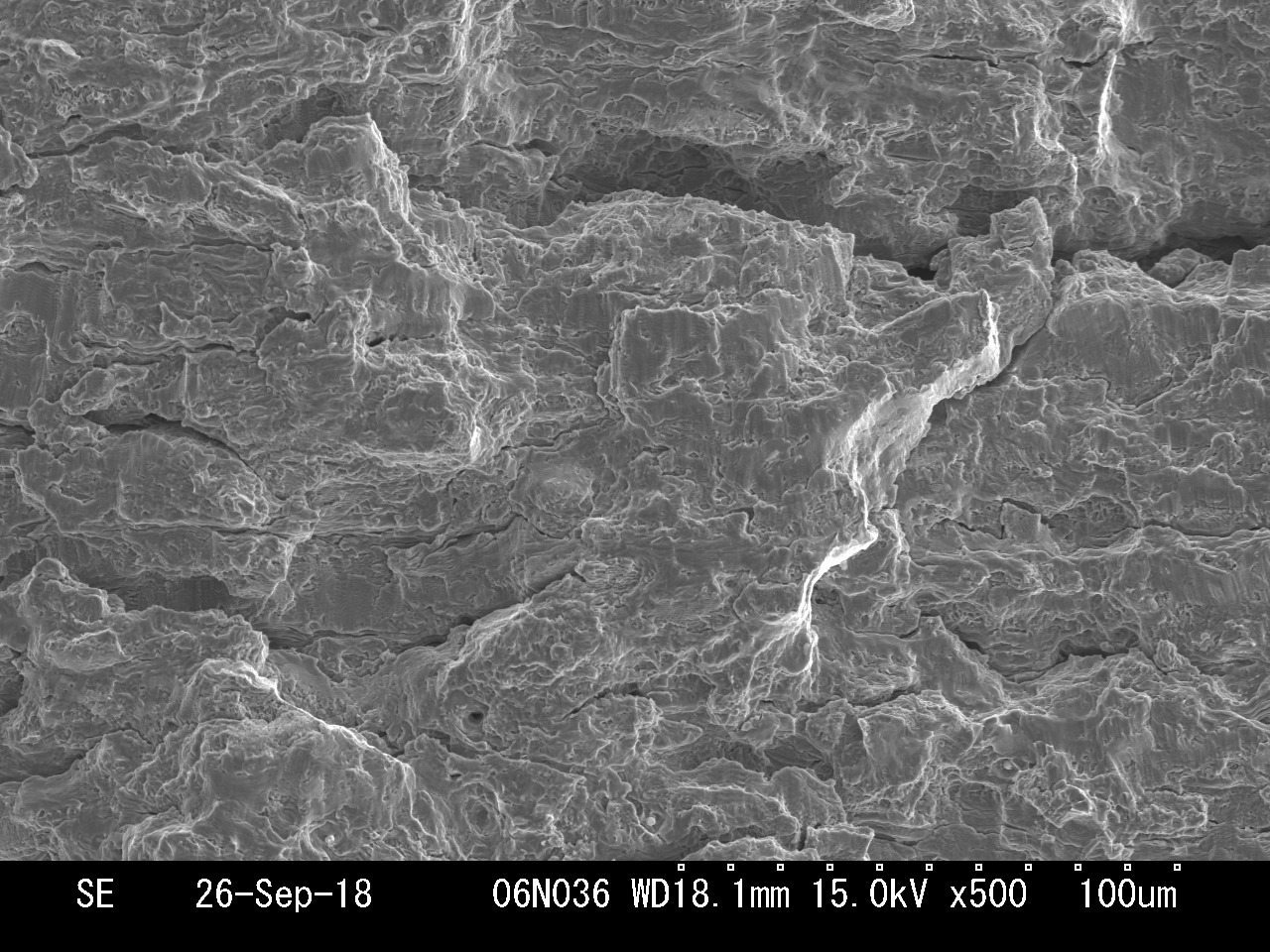

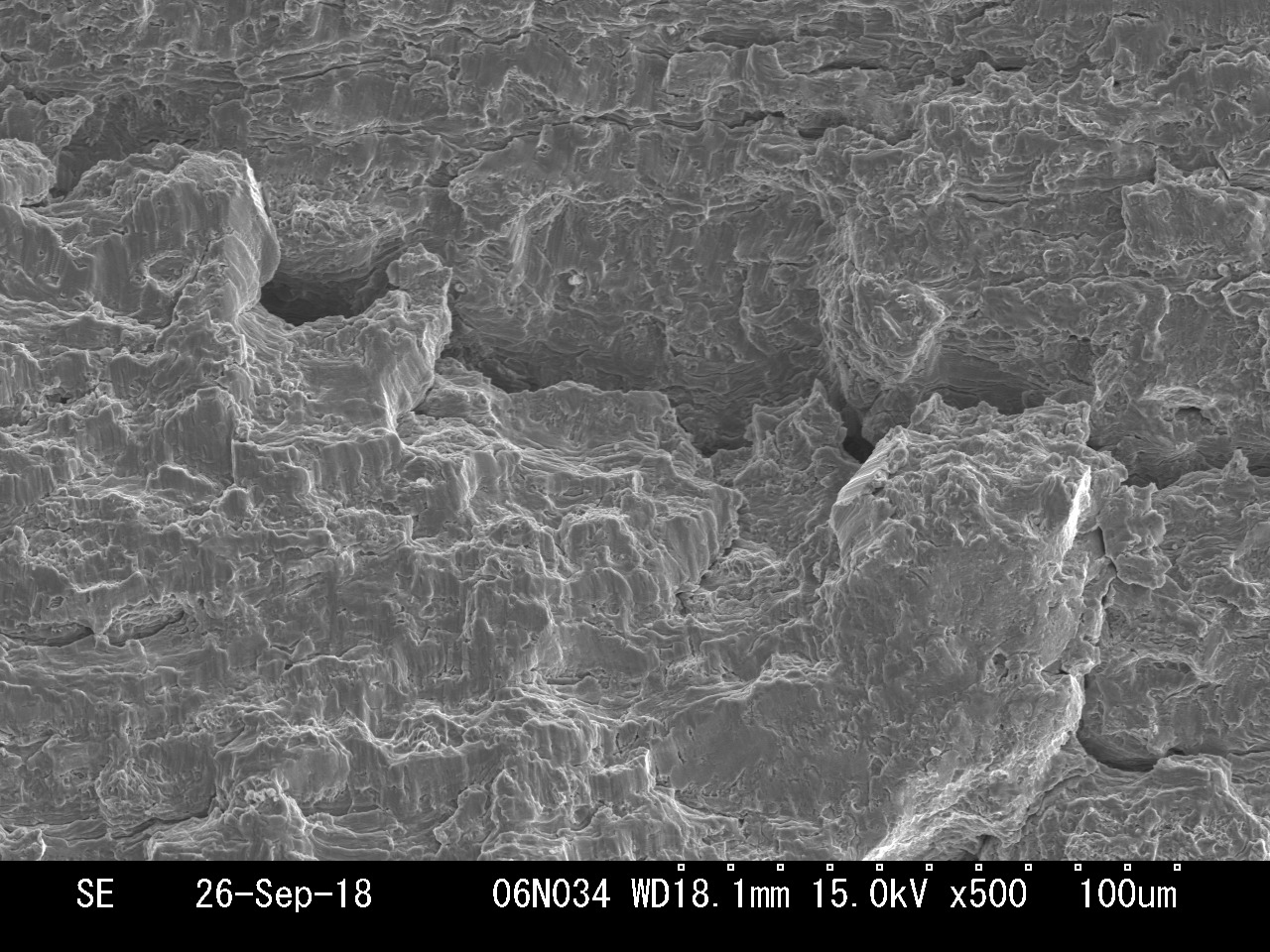

破断面SEM写真 番号33 倍率 500 画素数 [1280,960]	破断面SEM写真 番号34 倍率 500 画素数 [1280,960]	破断面SEM写真 番号35 倍率 500 画素数 [1280,960]	破断面SEM写真 番号36 倍率 500 画素数 [1280,960]

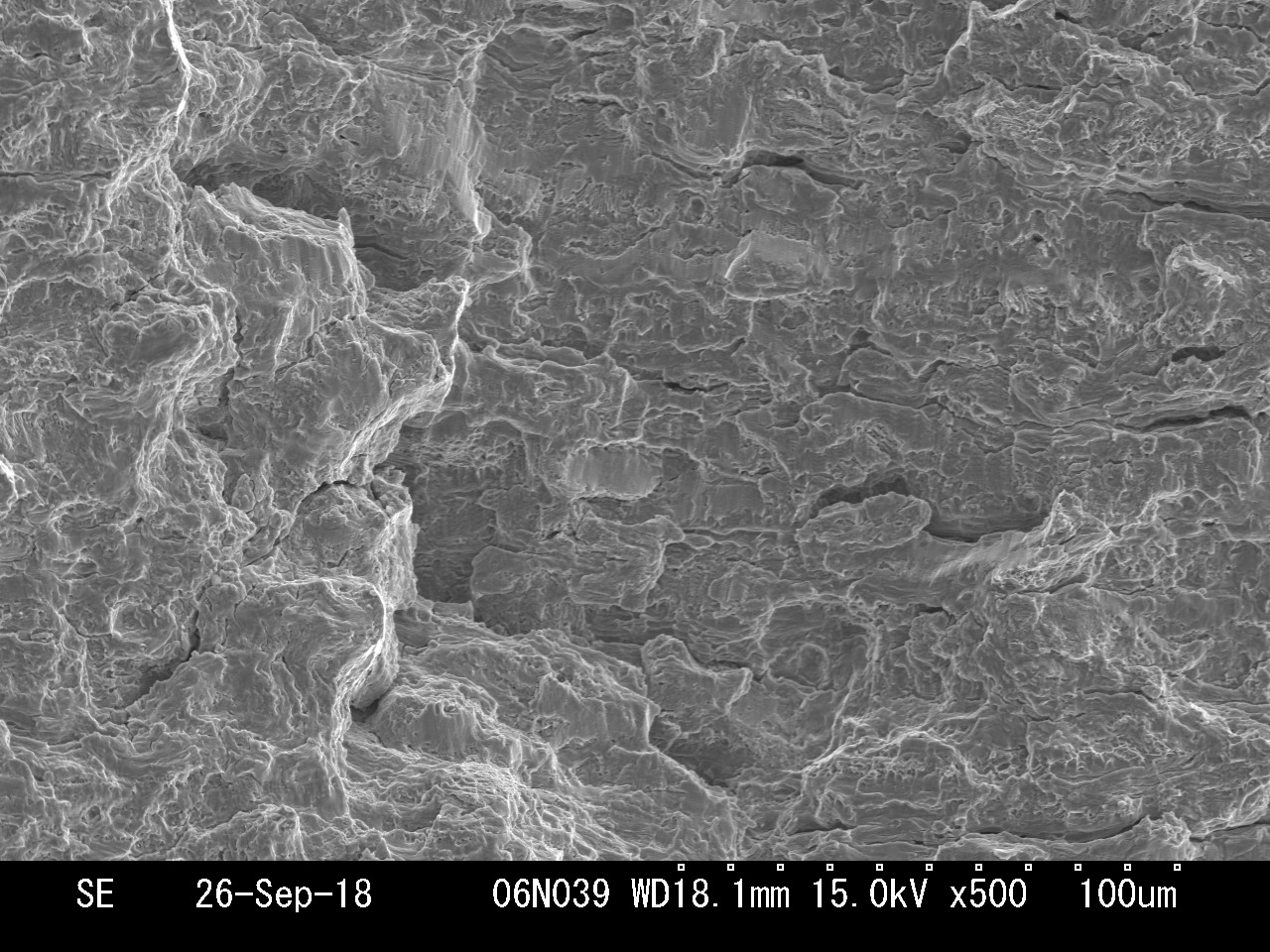

破断面SEM写真 番号37 倍率 500 画素数 [1280,960]	破断面SEM写真 番号38 倍率 500 画素数 [1280,960]	破断面SEM写真 番号39 倍率 500 画素数 [1280,960]	破断面SEM写真 番号40 倍率 500 画素数 [1280,960]

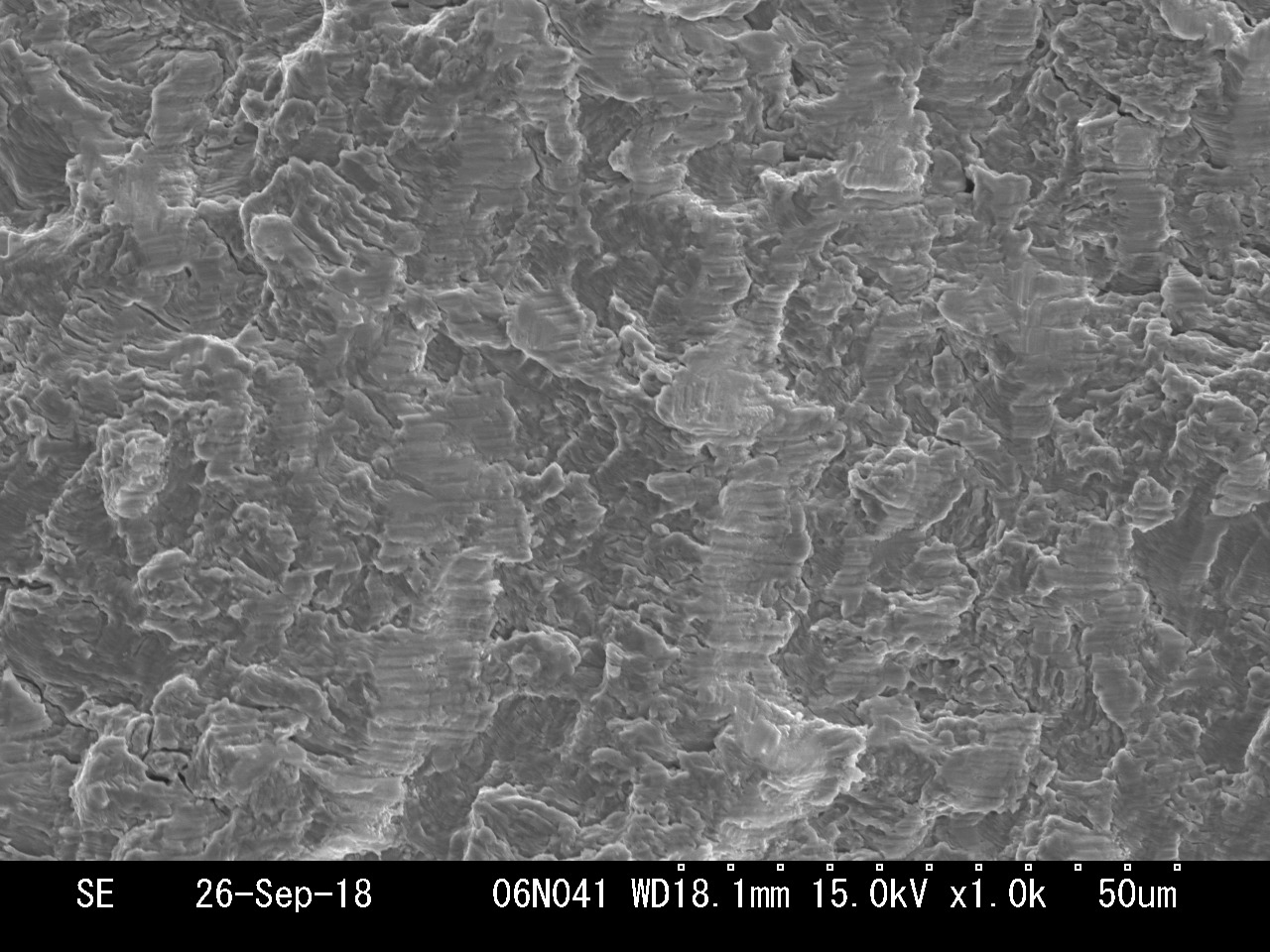

破断面SEM写真 番号41 ストライエーション 倍率 1000 画素数 [1280,960]	破断面SEM写真 番号42 倍率 2000 画素数 [1280,960]	破断面SEM写真 番号43 倍率 1000 画素数 [1280,960]	破断面SEM写真 番号44 倍率 2000 画素数 [1280,960]

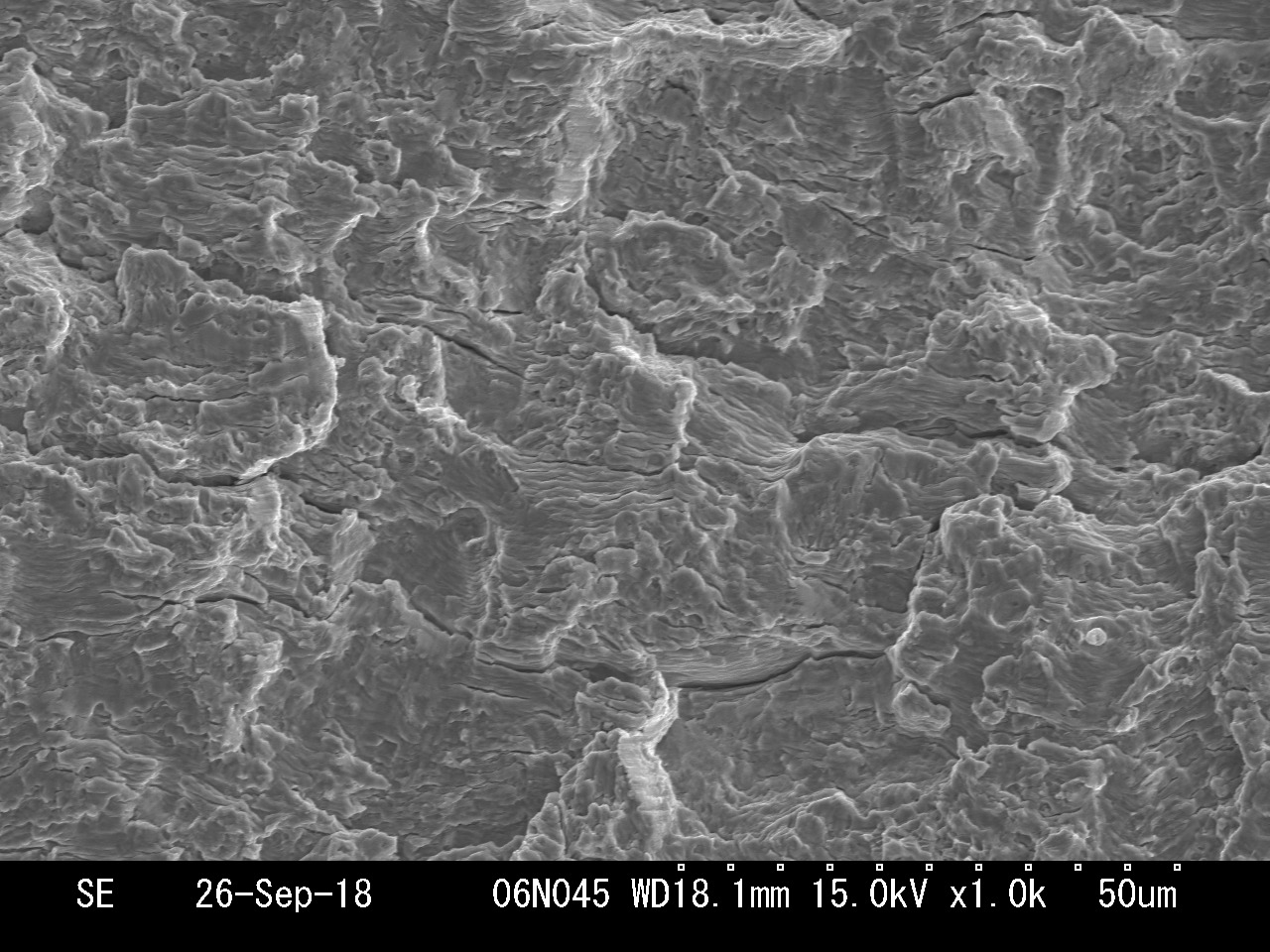

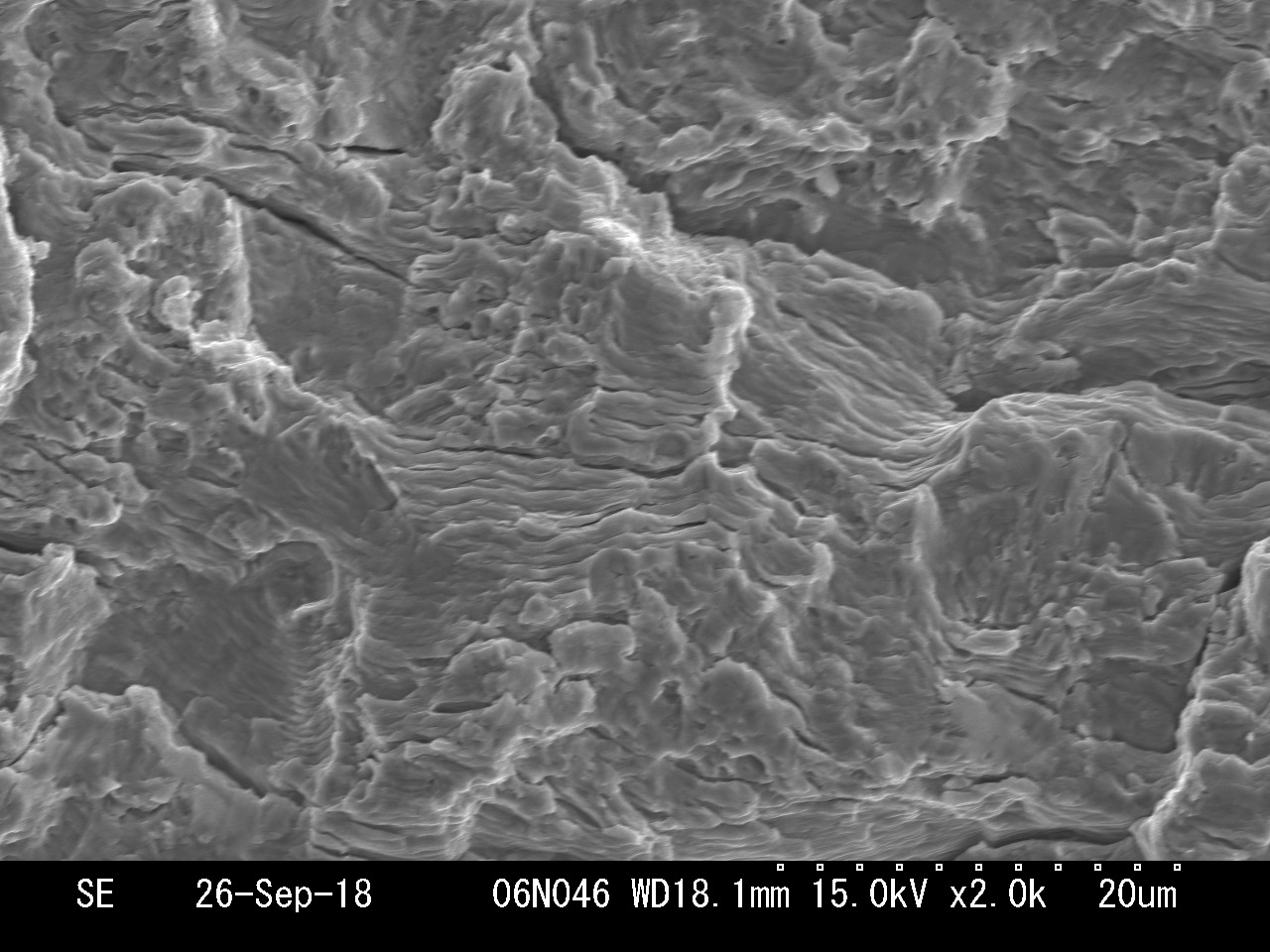

破断面SEM写真 番号45 倍率 1000 画素数 [1280,960]	破断面SEM写真 番号46 倍率 2000 画素数 [1280,960]	破断面SEM写真 番号47 倍率 1000 画素数 [1280,960]	破断面SEM写真 番号48 倍率 2000 画素数 [1280,960]
破断面SEM写真 番号49 倍率 1000 画素数 [1280,960]	破断面SEM写真 番号50 倍率 2000 画素数 [1280,960]
関連資料

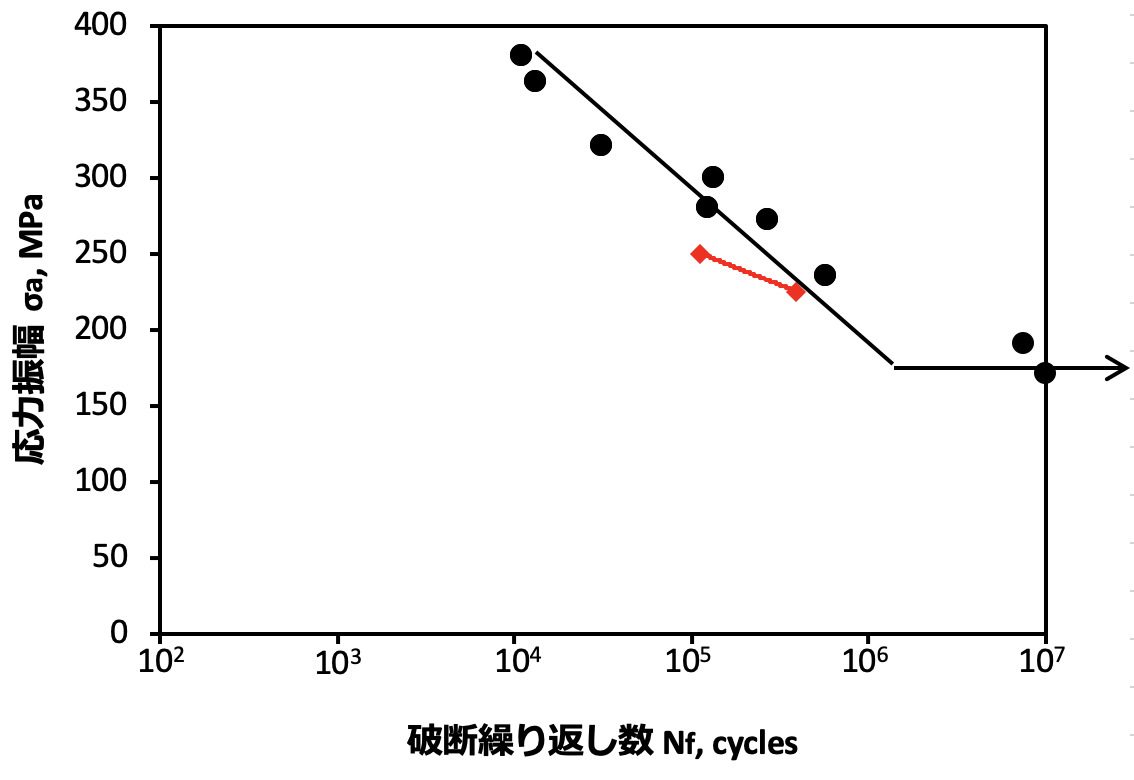

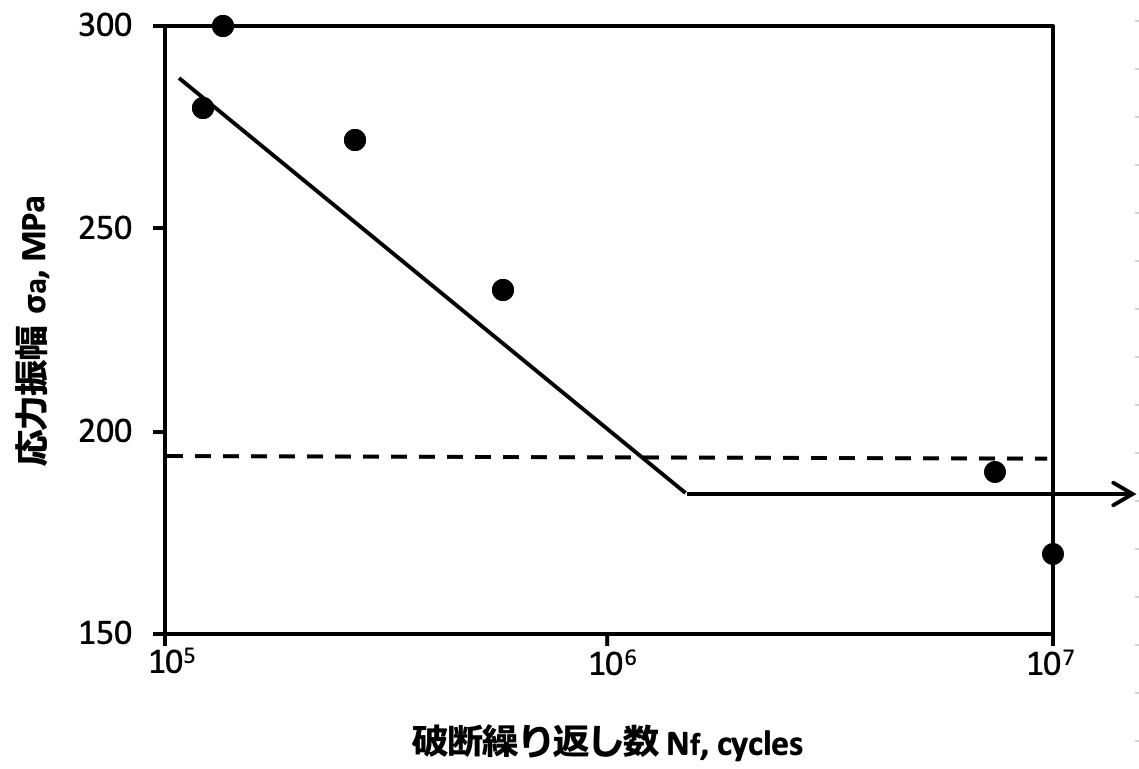

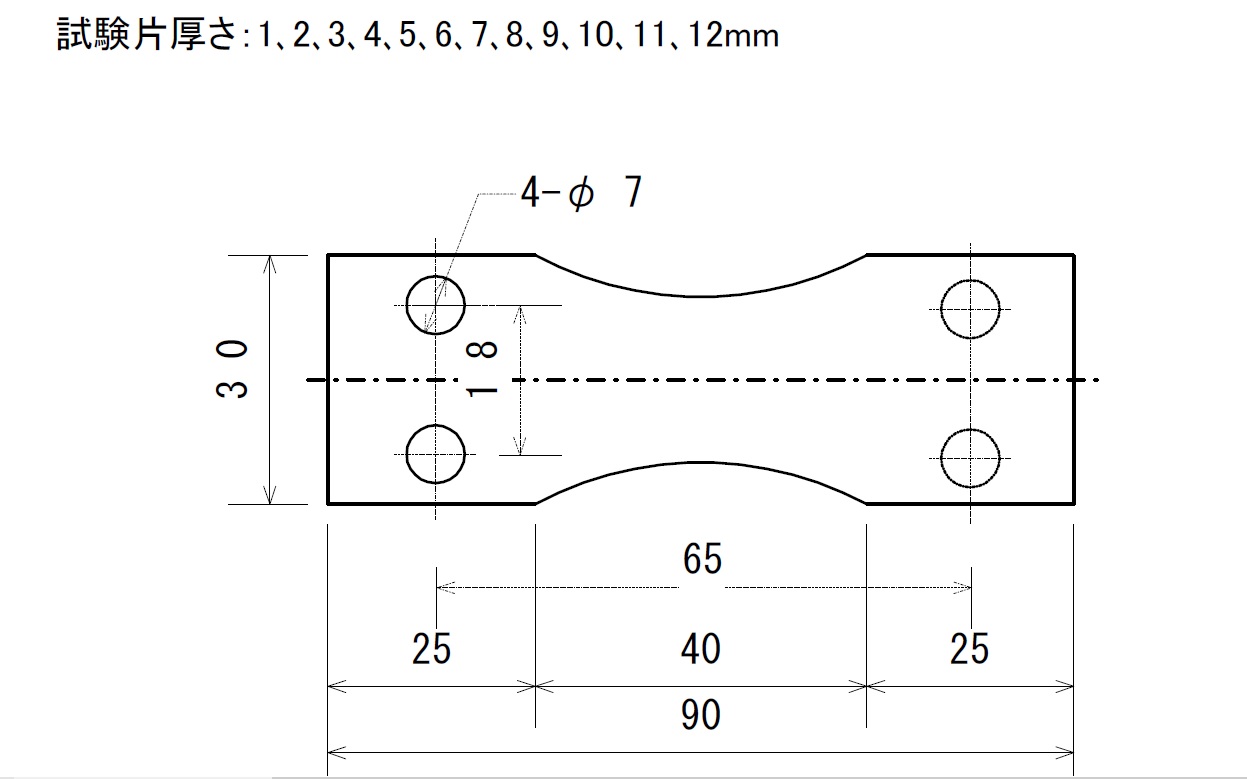

関連資料 番号1 試験片形状	関連資料 番号2 SN線図(1)	関連資料 番号3 SN線図(2)
