概要
ID	Datasheet::00018 (Last update:2019-08-01 23:54:17)
タイトル	片状黒鉛鋳鉄(FC300)シャルピー衝撃試験破面
言語	ja	作成者	山際謙太(JNIOSH)
材料	FC300	破壊機構	脆性破壊
実機／実験	実験	環境	大気中，0,20,100℃
破面生成の概要
片状黒鉛鋳鉄の丸棒試験片を0,20,100度でシャルピー衝撃試験を行った．
観察者のコメント
0～100℃の範囲では外観写真から塑性変形せずに脆性破壊している．破面写真1から破面上に明確な濃淡の差がある．明部には破面写真3を観察すると層状組織が観察されるのでパーライト組織である．一方で，暗部（破面写真4下側）は片状黒鉛に相当している．
外観写真

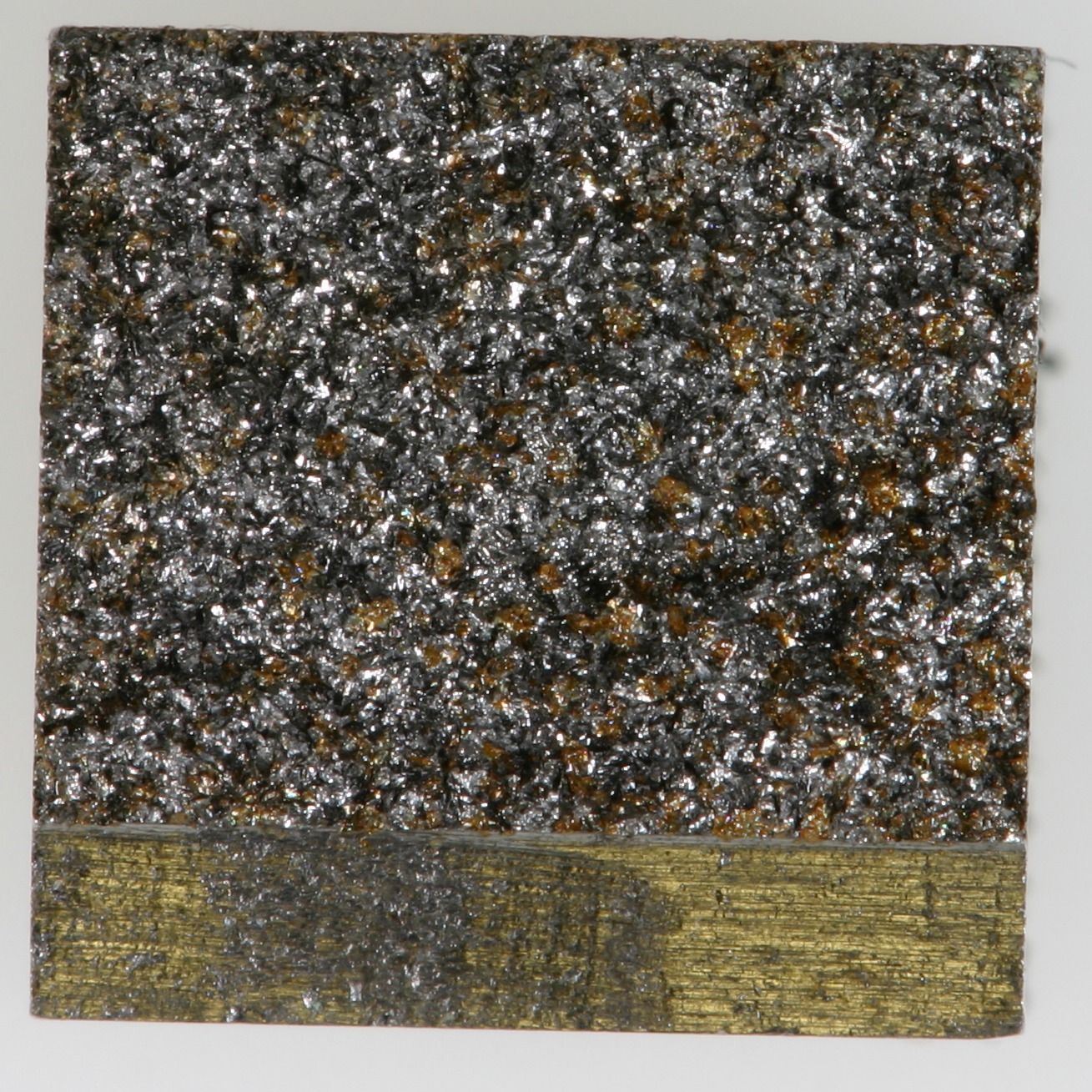

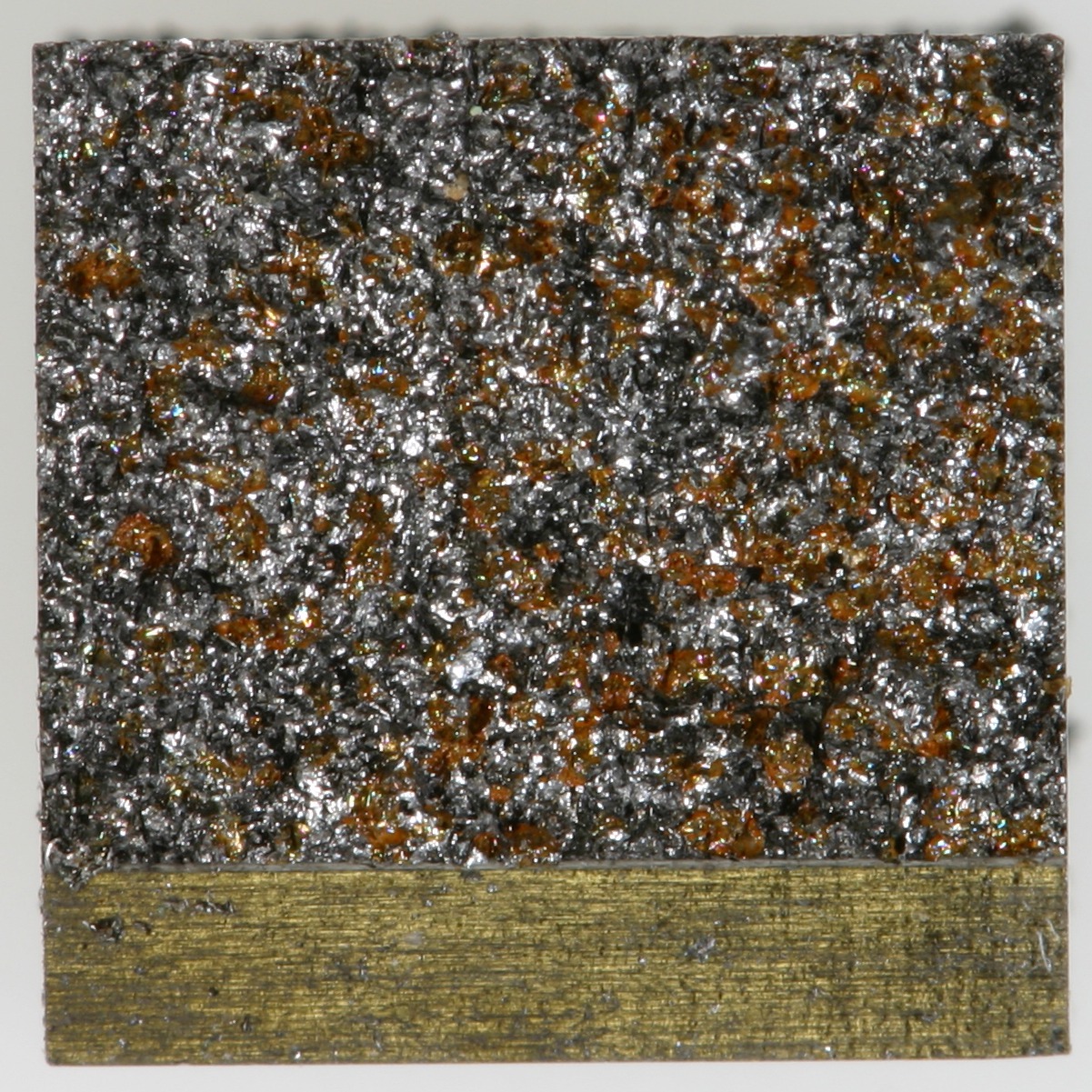

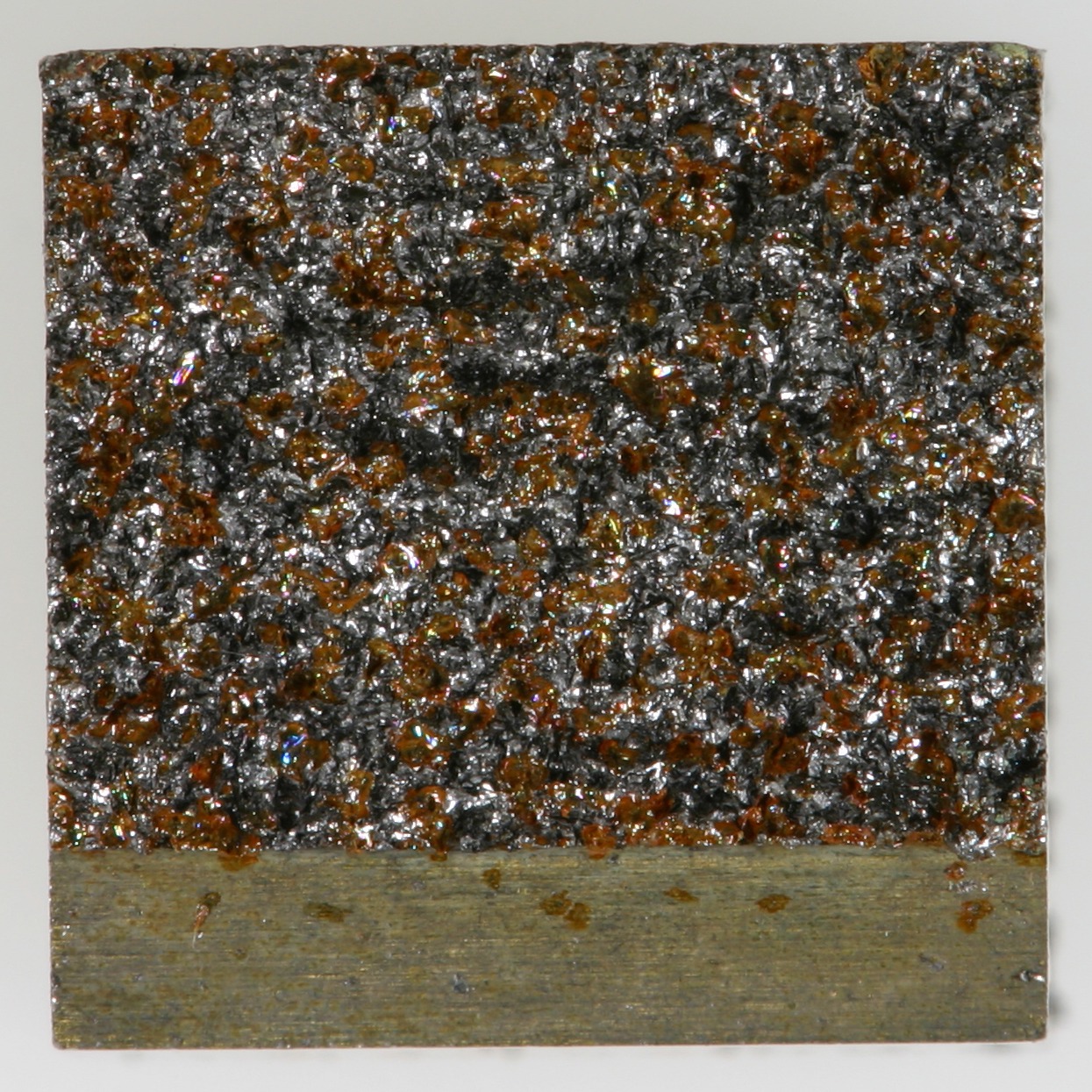

外観写真 番号1 試験温度：0℃	外観写真 番号2 試験温度：20℃	外観写真 番号3 試験温度：100℃	外観写真 番号4 試験後の外観
破断面SEM写真

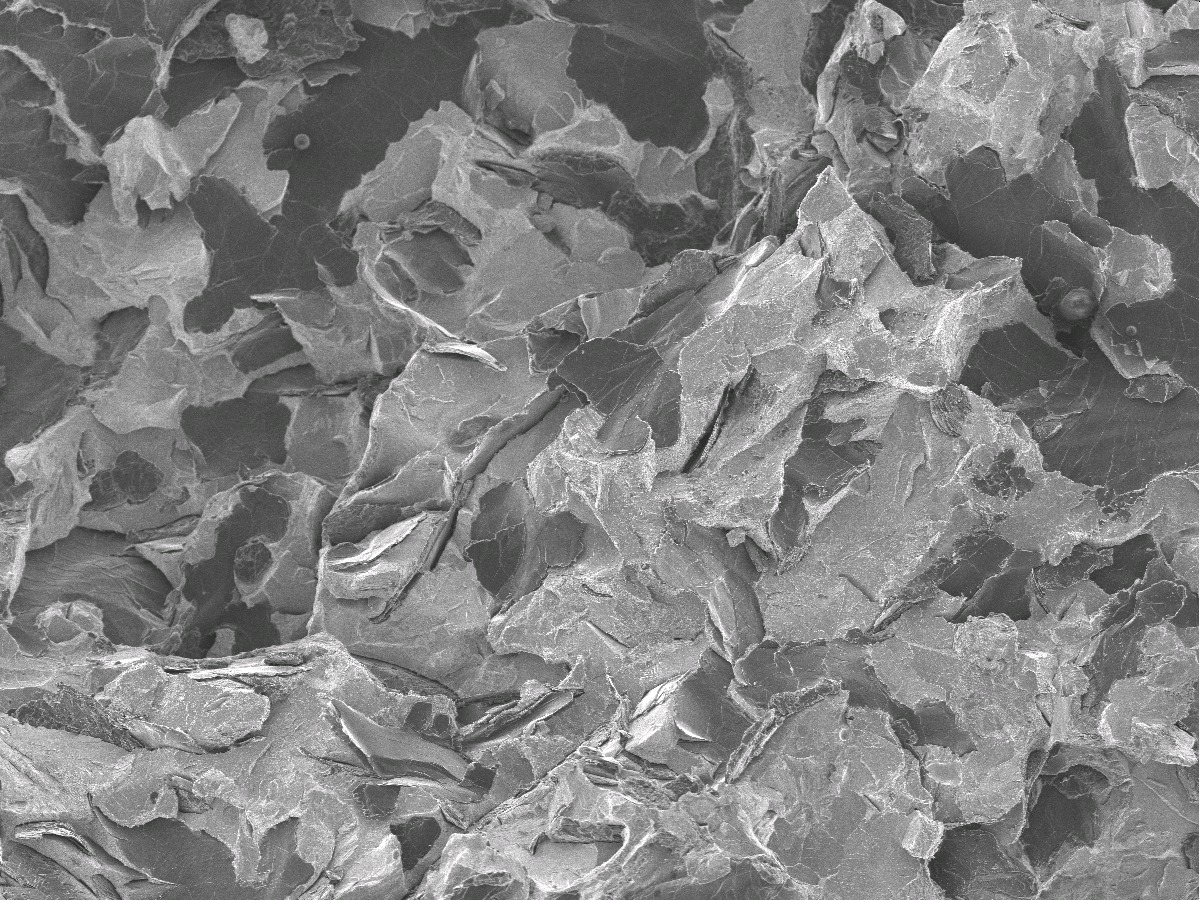

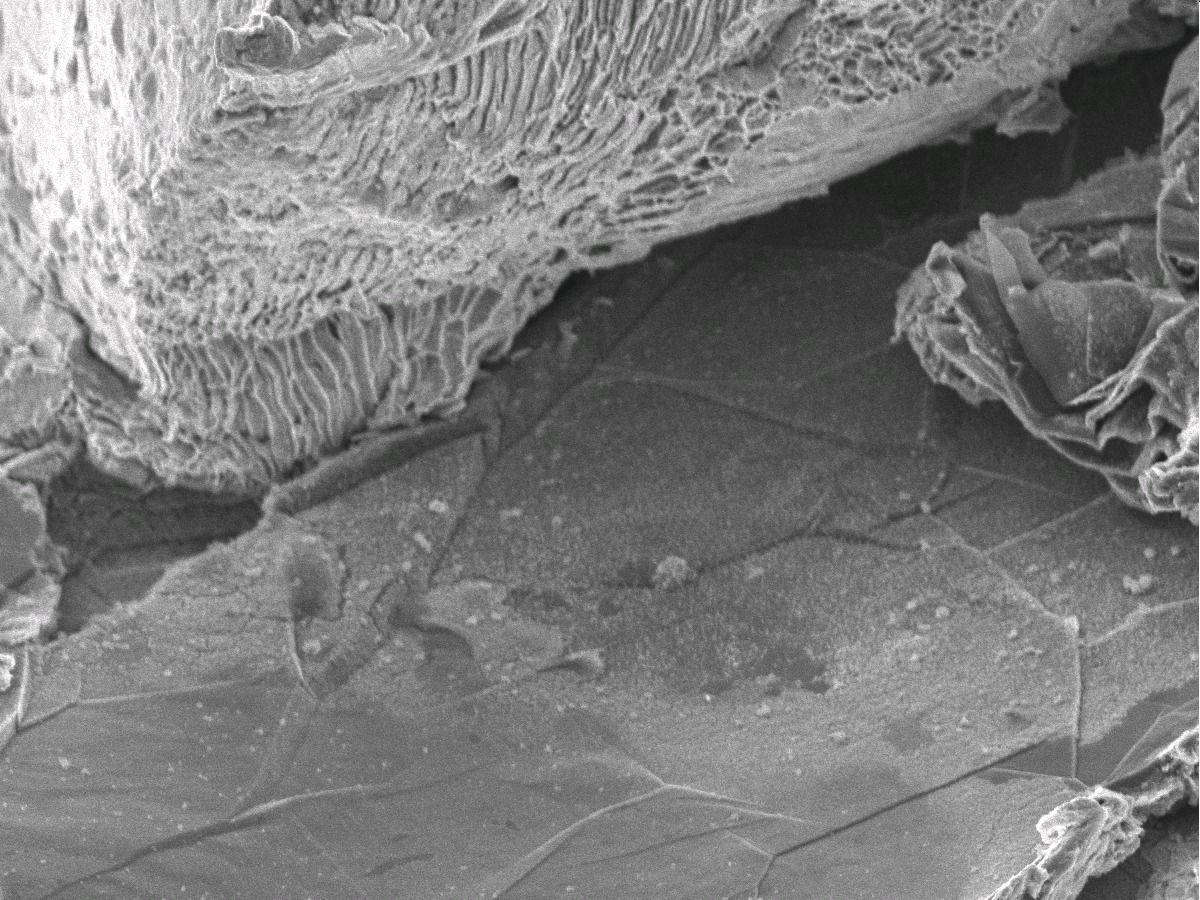

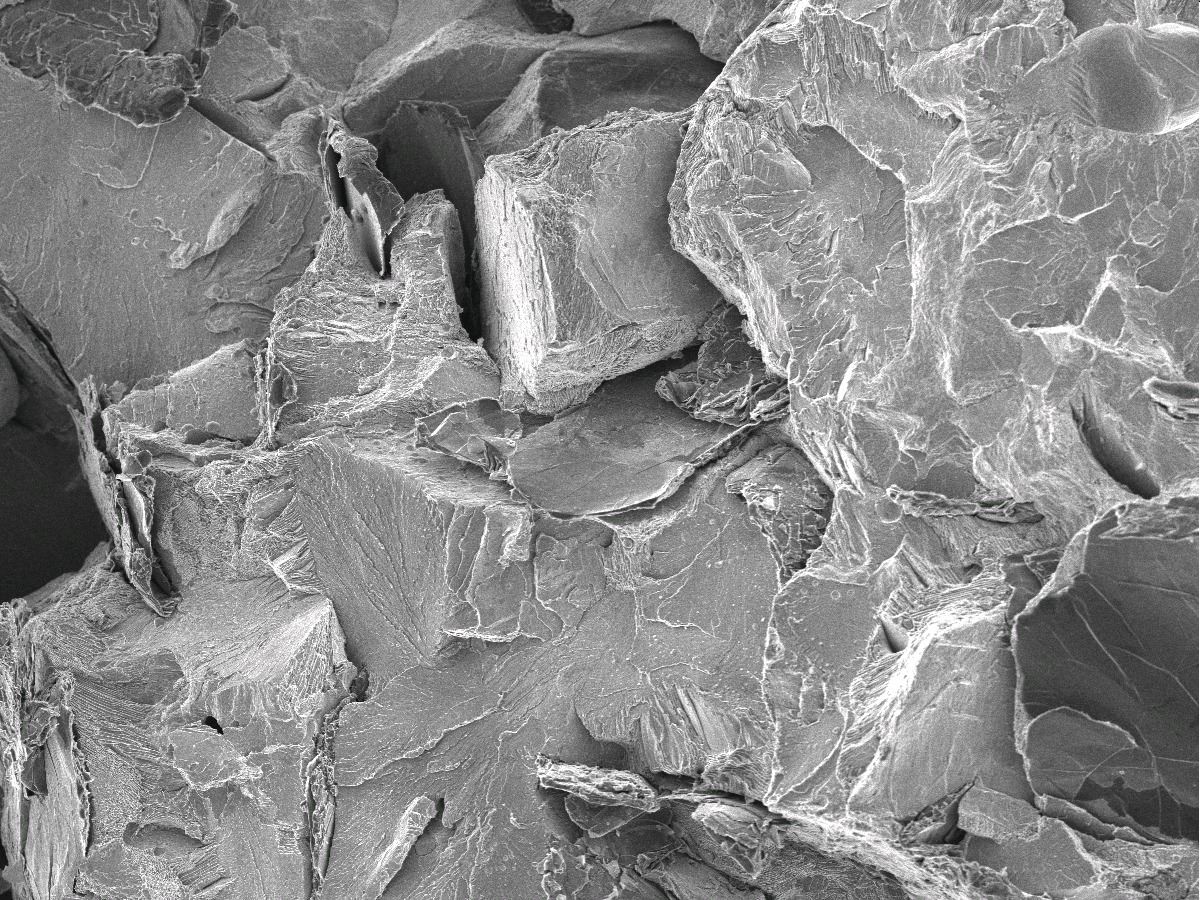

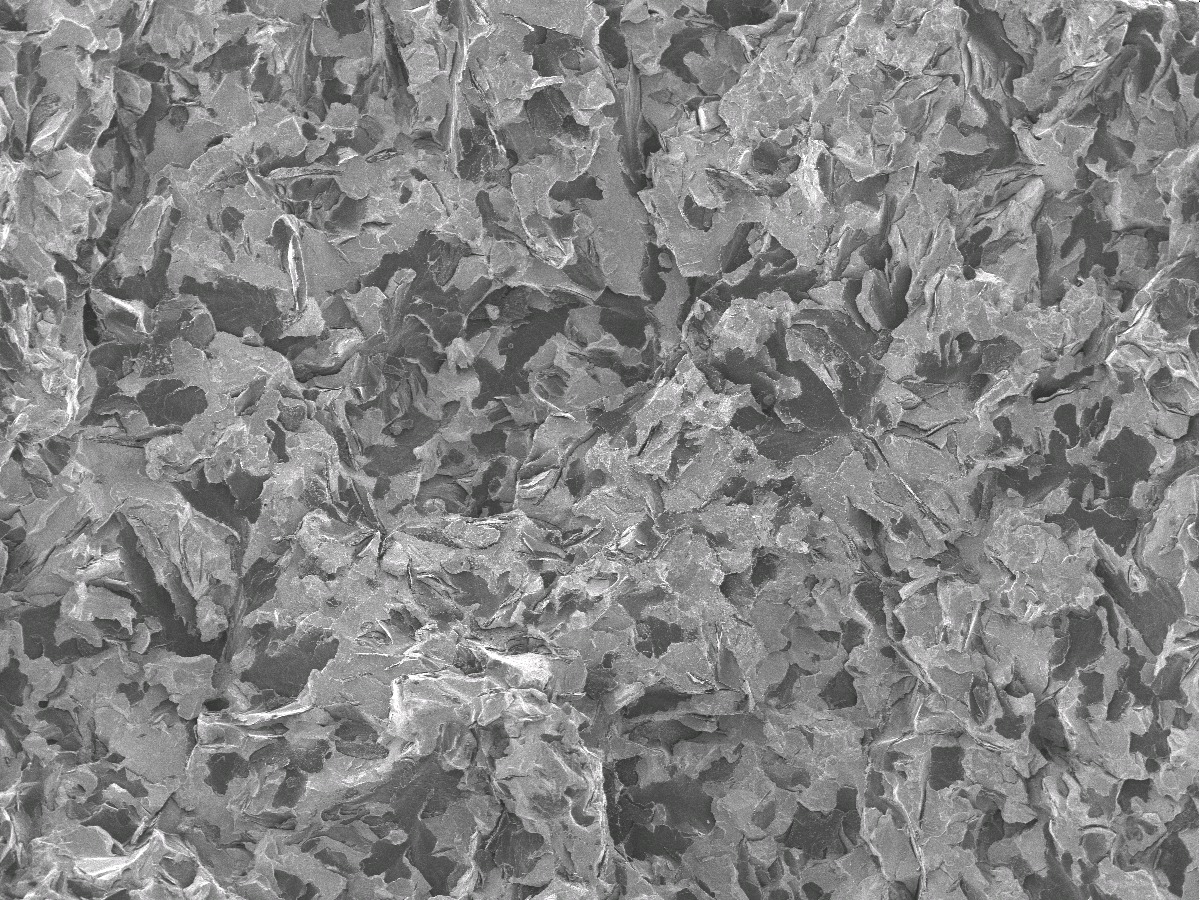

破断面SEM写真 番号1 倍率 40 画素数 [1200,900]	破断面SEM写真 番号2 倍率 120 画素数 [1200,900]	破断面SEM写真 番号3 倍率 400 画素数 [1200,900]	破断面SEM写真 番号4 倍率 2500 画素数 [1200,900]
関連資料
関連資料 番号1 試験結果	関連資料 番号2 試験結果(グラフ)	関連資料 番号3 化学成分	関連資料 番号4 結晶粒
関連資料 番号5 ミルシート
